单路防水公端电连接器三维结构设计

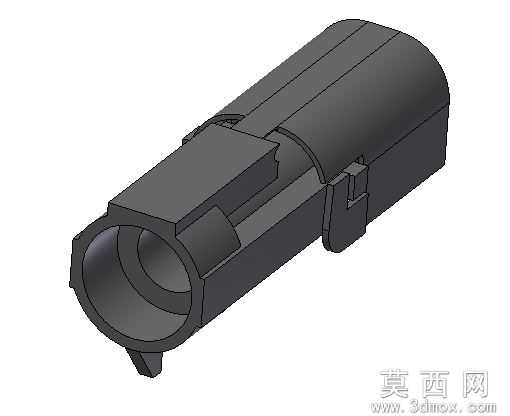

本作品为单路防水型公端电连接器的三维参数化模型，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先梳理连接器的功能需求与装配逻辑，再逐步拆分各个结构特征完成实体构建。模型整体为黑色硬质绝缘壳体结构，主体呈圆柱与方座结合的形态，前端为圆形插接端口，端口内部设计有多层环形限位台阶，用于与适配母端对接时实现径向定位，同时预留密封件安装槽位，保障插接后的防水密封性能；壳体侧面设计有弹性锁扣结构，锁扣带有倾斜导向面与倒扣卡位结构，对接时可通过弹性形变滑入母端对应卡槽，到位后自动卡合实现轴向锁止，防止使用过程中受外力拉扯出现松脱。壳体上部设计有分段式的应力释放结构，通过多段阶梯过渡的形态，降低线缆接入位置的弯折应力，避免线缆反复弯折后出现线芯断裂、外皮破损的问题；壳体尾部为线缆接入端，设计有锥形收口结构，可在装配时与线缆外皮紧密贴合，配合内部的密封结构实现尾部的防水防尘防护。建模过程中对所有配合尺寸做了公差预留，各个卡扣、限位台阶的尺寸均按照行业通用接插件的配合标准设定，可直接用于后续的模具设计参考；渲染阶段采用哑光硬质塑料材质，还原工业接插件常用的PA66加纤材质的视觉质感，通过环境光遮蔽效果突出各个结构的凹凸层次，清晰展现锁扣、端口、应力释放槽等细节特征。整体模型结构完整，无多余特征与破面，所有结构均围绕电连接器的插接可靠性、防水防护性、装配便捷性三个核心需求设计，既满足电气连接的导通定位需求，也兼顾了车载、户外设备等使用场景下的耐拉扯、防松脱、防水防尘的使用要求，可用于接插件方案验证、装配教学演示、配套产品的适配设计参考等场景。
