四芯汽车接插件连接器三维结构设计

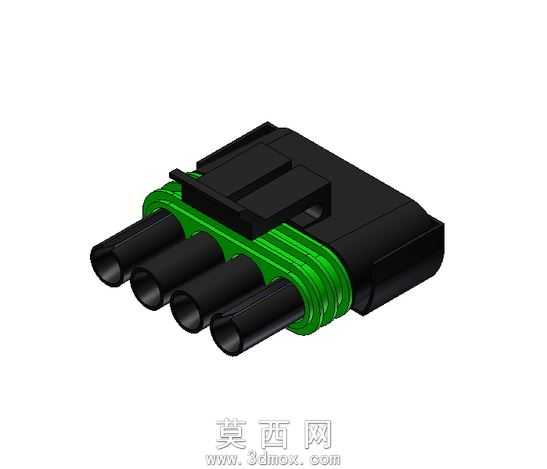

本模型为四芯防水型汽车电气连接器，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循汽车线束接插件的行业设计规范，完整还原了产品的装配结构与细节特征。模型主体分为绝缘外壳、密封胶圈、端子腔体三个核心结构模块，黑色绝缘外壳采用耐高低温的工程塑料材质设定，建模时通过拉伸、切除、阵列等基础特征完成主体轮廓构建，外壳表面设计有防滑插拔纹理与卡扣锁止结构，锁止卡扣的倾斜角度、卡合行程均参考实际量产产品参数设定，保证插拔时的紧固性与防松脱效果。绿色密封结构为多层径向密封胶圈，建模时通过旋转特征生成胶圈主体，表面设计多道环形密封肋，能够与对接端外壳形成过盈配合，实现IP67级别的防水防尘效果，满足汽车发动机舱、底盘等恶劣工况的使用需求。四个端子腔体采用等距线性阵列排布，每个腔体内部设计有端子防退倒刺结构，腔体入口处做了导向倒角，方便线束端子的插入装配，腔体之间设置有隔离筋，避免不同线芯之间出现电气干涉。模型渲染阶段采用哑光塑料材质表现黑色外壳，表面添加细微的颗粒质感模拟实际注塑件的表面效果，绿色密封胶圈采用半哑光橡胶材质，添加轻微的反光特性表现橡胶的弹性质感，整体渲染视角采用斜45度等轴测视角，能够同时展示连接器的插接端面、侧面密封结构与顶部锁止结构，清晰呈现产品的整体形态。设计过程中充分考虑了产品的装配工艺与使用场景，外壳的壁厚均匀控制在2mm，避免注塑成型时出现缩痕，卡扣位置设计有加强筋连接，提升反复插拔后的结构强度，端子腔体的尺寸精度控制在±0.02mm，保证与标准端子的适配性，整体结构紧凑，占用空间小，适合在汽车狭小的布线空间内使用。
