机器视觉检测用方形组合条形光源结构

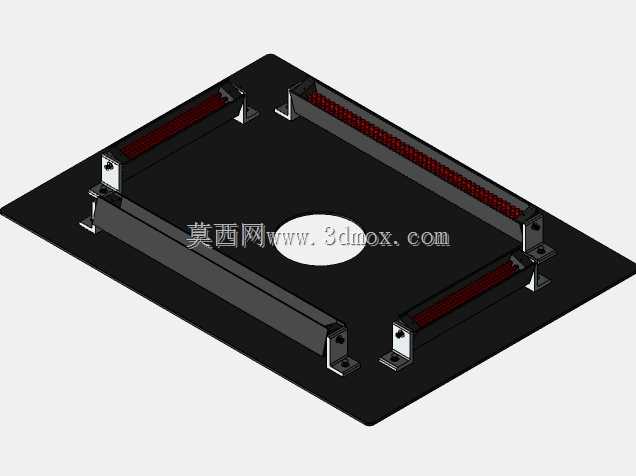

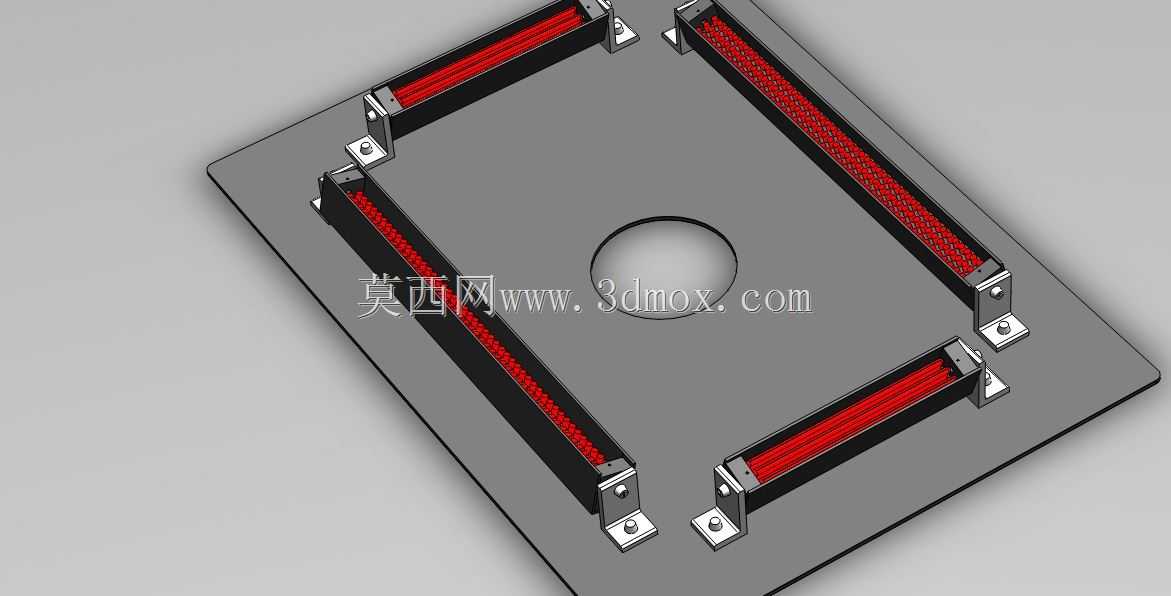

　　这套组合式条形光源结构，主要面向工业机器视觉检测场景的成像补光需求设计，常见应用在3C电子零部件尺寸检测、印刷品外观缺陷筛查、五金件表面瑕疵识别、包装字符读码等工位上，解决复杂工件表面成像时的光照不均、反光过曝、特征对比度不足的问题。从结构布局来看，四组独立的条形灯体呈矩形排布固定在安装底板上，围合出中间的成像通光区域，相机可从底板中间的圆孔位置正对下方待检测工件拍摄，四组灯条可分别调整照射角度，适配不同高度、不同表面材质的工件打光需求。每组灯条都采用独立的L型安装支架，支架上预留了腰型调节孔，既可以沿着灯条长度方向微调安装位置，也能绕固定转轴调整灯条的俯仰角度，调整到位后通过紧固件锁死即可固定打光角度，不需要额外制作转接工装，

　　适配不同视场大小的检测需求。灯条本体采用铝合金壳体作为散热基体，内部排布高密度的LED灯珠阵列，发光面加装匀光扩散板，让输出的光线均匀柔和，避免出现局部亮斑导致的成像过曝问题，灯条的出线端预留了标准的接线位置，可直接对接视觉系统的光源控制器，实现亮度分级调节甚至频闪触发控制，匹配高速生产线的拍摄节拍。安装底板采用平整的冷轧钢板加工，表面做哑光发黑处理，避免底板本身反光对成像造成干扰，底板上的安装孔位按照通用视觉检测平台的安装间距设计，可直接固定在常见的视觉实验架、设备检测工位的安装立板上，不需要额外打孔适配。在实际选型使用时，可根据待检测工件的大小调整四组灯条的围合尺寸，小尺寸工件可将灯条向内收拢缩小照射范围，提升光照集中度；

　　大尺寸工件可将灯条向外平移，扩大均匀照明的覆盖区域，针对高反光的金属表面检测，可将灯条调整为低角度照射，突出工件表面的凹凸缺陷；针对漫反射材质的印刷品检测，可将灯条调整为大角度高俯角照射，获得均匀的整体照明效果。整套结构的所有连接部位都采用标准紧固件连接，没有特殊定制的异形连接件，后期维护更换灯条时可直接拆卸单组灯体，不需要拆解整个光源模组，降低现场维护的时间成本。灯条的供电线路可沿着安装支架的侧边走线，通过理线夹固定在底板背面，避免线路外露遮挡成像视场，同时也能防止生产现场的杂物剐蹭线路造成的供电故障。中间的相机安装圆孔周边预留了多个螺纹孔，可适配不同焦距的工业镜头、不同安装尺寸的工业相机，

　　不管是百万像素的普通工业相机还是高分辨率的线扫相机，都能通过转接环固定在该安装位，保证相机光轴与待检测工件表面垂直，避免成像出现梯形畸变。在结构设计阶段，已经充分考虑了工业现场的长时间运行需求，铝合金灯壳的散热面积可保证LED灯珠在长时间满功率运行时的结温处于合理区间，延缓灯珠光衰速度，延长整套光源的使用寿命，安装支架的厚度经过校核，在频繁调整角度的使用场景下不会出现形变，保证每次调整后的打光角度一致性，避免因支架形变导致的成像效果波动。
