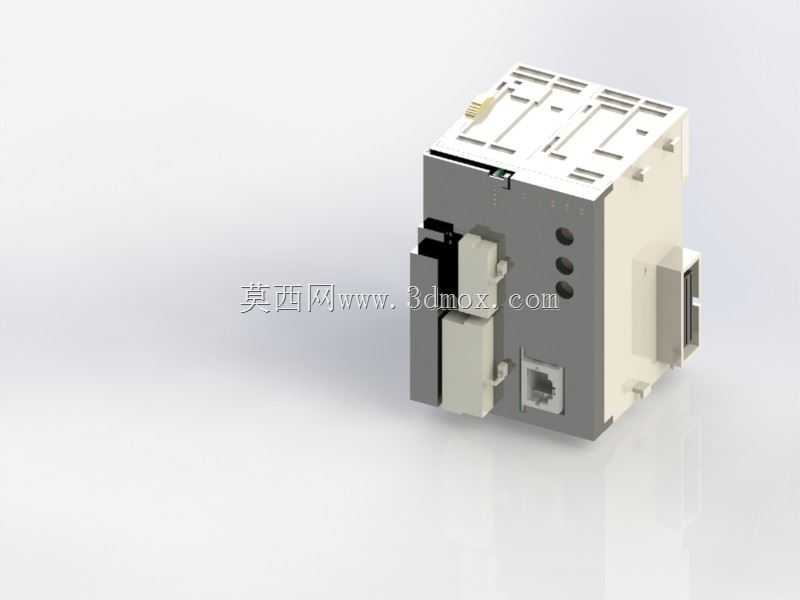

在离散制造产线的电气控制回路搭建过程中,PLC主站单元的三维建模精度,直接影响后续电气柜布局布线的干涉校验效率,本次完成的CJ1M系列CPU单元建模,完全参照实物的装配边界与接口位置还原,可直接导入电气柜装配体完成排布。从实际应用场景来看,这类紧凑型CPU单元多用于中小型设备的单机控制,比如小型装配专机、输送线分断控制、工位级工艺逻辑执行,相比大型机架式PLC,它的安装占用空间更小,能适配宽度有限的小型电气柜安装导轨,在300mm深度的壁挂式电气柜内也能完成接线与维护操作。建模过程中首先梳理了产品的功能特性对应的结构特征:单元正面的状态指示灯区域做了分层凹凸处理,每个指示灯的安装孔位与实物保持一致,
方便后续做可视化仿真时绑定状态显示逻辑;侧面的导轨卡扣结构做了可动式的装配特征还原,卡扣的开合行程与实物匹配,在装配仿真中可以模拟卡入DIN导轨的完整过程,不会出现卡扣与导轨干涉无法装配的问题;单元前端的以太网通讯接口、扩展单元连接端口的位置与尺寸严格按照实物测绘数据制作,接口的插针深度、接口周围的防护凸台尺寸都做了精准还原,在做线束布置时,可以直接调用对应的水晶头、扩展排线模型完成插接,不会出现接口错位无法匹配的问题。设计思路上完全遵循工业电气元件的建模规范,没有做多余的艺术化修饰,所有结构特征都服务于装配校验与工程仿真:单元外壳的散热格栅位置、格栅的开孔尺寸与壁厚都和实物一致,在做电气柜热仿真时,
可以直接基于模型的开孔位置计算通风路径,不需要再额外修正模型特征;单元顶部的拨码开关区域做了独立的零件拆分,每个拨码的档位位置都可以调整,在做虚拟调试时可以模拟拨码设置地址的操作;外壳的分模线位置、壳体拼接的卡扣位置都做了细节还原,方便结构工程师参考这类工业元件的壳体设计思路,优化自研电气控制盒的分模与装配结构。外形尺寸与安装边界方面,模型严格按照实物的安装尺寸制作,单元本体的宽度、高度、深度尺寸与官方手册标注的安装尺寸误差控制在0.1mm以内,安装时距离电气柜侧板的最小安全间隙、上下方预留的接线空间都在模型的占位参考中做了体现,在电气柜布局时,直接调用该模型排布就可以提前规避接线空间不足、单元与线槽干涉的问题;
单元的重量参数按照实物的实际重量设置了质量属性,在做电气柜的承重校验、安装导轨的负载计算时,可以直接提取模型的质量数据完成核算,不需要再手动录入参数。从实际选型适配的角度,这个模型还原了该型号CPU单元自带以太网口的结构特征,和同系列不带以太网口的型号做了明确的结构区分,工程师在做选型排布时,可以直接通过外观接口特征区分型号,避免选错元件导致布局返工;模型的扩展连接面的结构尺寸和同系列的IO扩展单元、模拟量扩展单元完全匹配,在搭建多单元组合的PLC站时,可以直接拼接扩展单元模型,验证整套PLC组的安装总宽度,提前确认电气柜内的安装位长度是否足够。在做设备的虚拟调试阶段,这个模型的坐标系原点设置在DIN导轨安装面的中心位置,导入到不同的三维软件中都可以快速对齐安装基准,不需要重新调整模型坐标;模型的所有外观面都做了分层的材质设置,塑料壳体、金属卡扣、接口金属部分的材质属性单独划分,在做渲染输出电气柜装配效果图时,可以直接赋予对应的材质,快速生成用于方案汇报的可视化资料。对于从事非标设备设计的工程师来说,这类精准的电气元件模型可以大幅减少电气布局阶段的重复建模工作量,把更多精力放在控制逻辑优化与柜内散热、布线的合理性校验上,避免因为元件模型尺寸不准导致的生产阶段装配干涉问题。
- 全部评论(0)
- 模板大小: 2.96 MB
- 售价:5金币
- 下载次数: 53
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类: PLC
