多接口无风扇嵌入式工业控制计算机

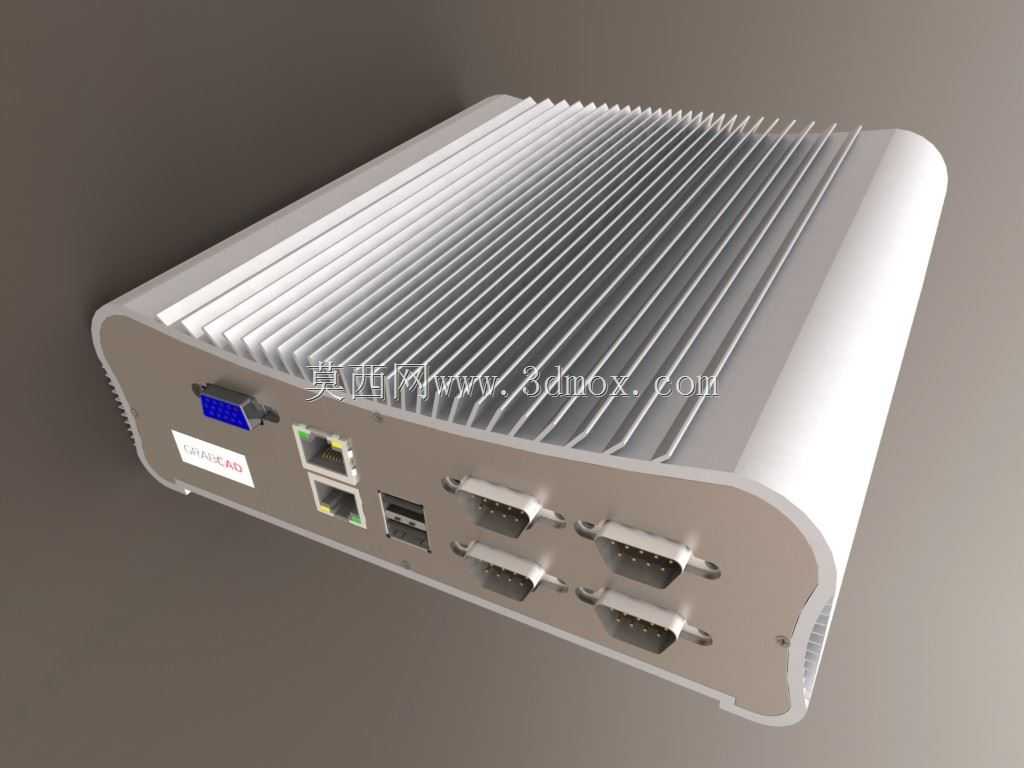

　　这款嵌入式工控设备的结构设计，首先围绕工业现场的严苛部署环境做了全维度考量，整机采用一体化挤压成型的铝合金壳体，壳体表面密布的平行散热鳍片并非装饰结构，而是直接与内部核心发热器件的导热垫紧密贴合，完全取消了内置散热风扇的设计，从根源上避免了粉尘、油污通过风扇风道进入设备内部的风险，同时也消除了风扇转动带来的机械磨损与运行噪音，能够在粉尘浓度较高、存在轻微油污飞溅、环境温度波动范围较大的生产车间、户外机柜、设备内嵌场景下长期稳定运行，不需要定期做风扇清灰、轴承润滑这类维护工作。

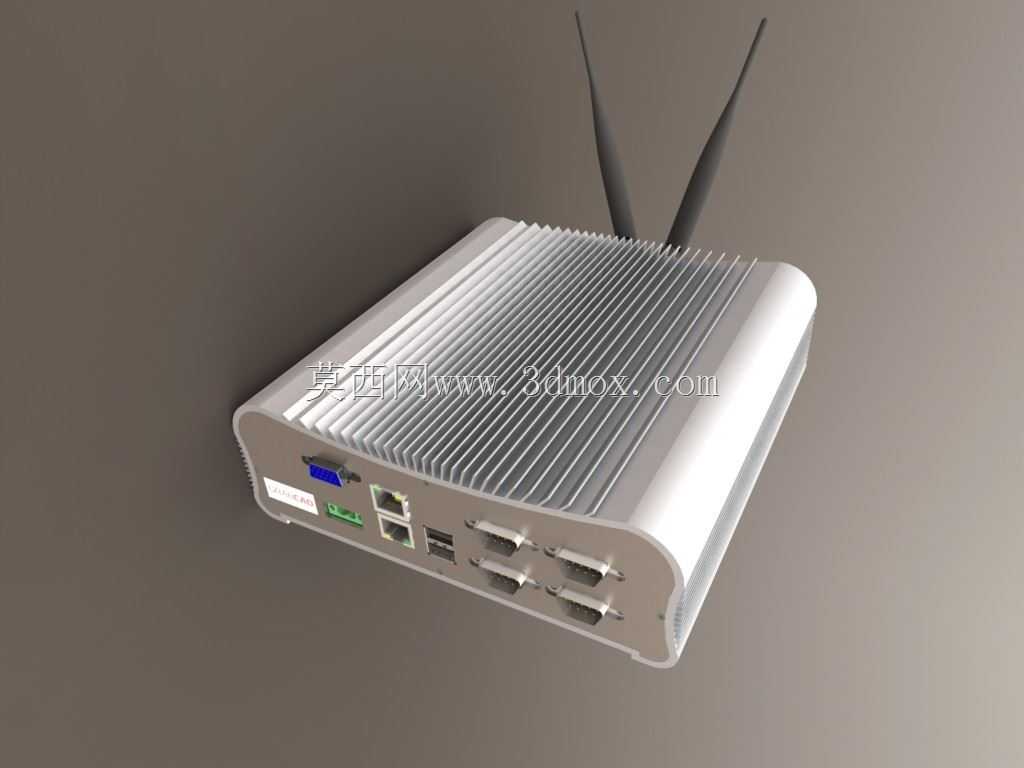

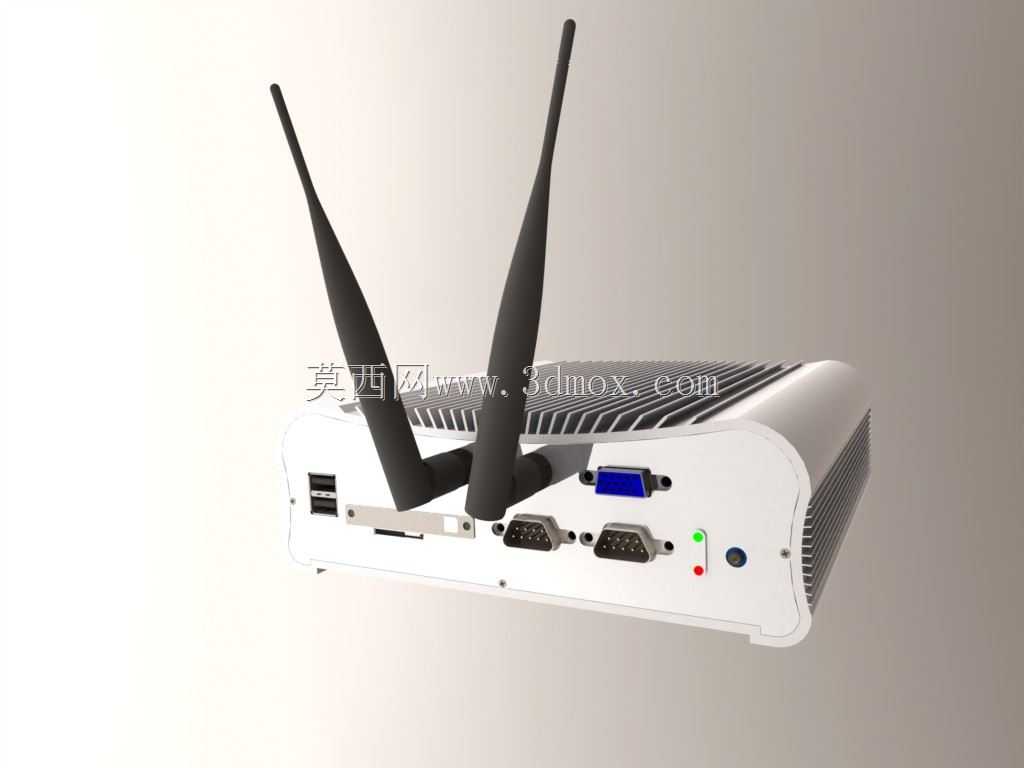

　　从接口布局来看，设备单侧集中排布了多组工业常用通讯与交互接口，包含双路以太网接口、多组RS232/RS485串行通讯接口、USB数据接口以及视频输出接口，能够同时对接PLC、工业传感器、条码扫描器、现场操作显示屏、上位机网络等多类外设，不需要额外扩展转接模块，减少了现场布线的转接节点，降低了连接故障的发生概率。壳体顶部引出的两根外置天线，对应内置的无线通讯模块，支持WiFi或者蜂窝网络接入，在布线条件受限的移动设备、户外监测站点场景下，不需要布设有线网线就能完成数据回传，适配更多复杂的安装场景。

　　在安装边界的设计上，整机采用方正的圆角矩形轮廓，边角做了圆弧过渡处理，既避免了安装过程中锐边划伤操作人员，也能够适配嵌入式安装、壁挂安装、导轨卡扣安装等多种固定方式，壳体的长宽尺寸控制在极小的范围内，厚度较薄，能够嵌入到设备控制柜的预留槽位、小型设备的内部腔体、壁挂式控制箱内部等空间局促的安装位置，不会占用过多的柜内安装空间，鳍片式的外壳结构在安装时不需要预留额外的散热风道空间，只要保证壳体鳍片部分不被完全封闭遮挡，就能满足自然对流散热的需求，大幅降低了安装场景的空间要求。

　　设计过程中对接口的防护也做了针对性处理，所有接口都采用下沉式布局，接口端面略低于壳体边缘，在设备受到轻微磕碰时，外力会先接触到壳体的金属边框，不会直接撞击接口导致接口松脱或者焊盘脱落，壳体的拼接缝隙做了窄边处理，能够阻挡大颗粒的粉尘、飞溅的水滴直接进入设备内部，适配多数非强腐蚀、非浸水的普通工业场景。设备的供电接口采用宽压供电设计，能够适配工业现场常见的直流供电电压波动，不会因为现场供电的短时电压波动出现设备重启、数据丢失的问题，内置的存储部件采用固态存储方案，没有机械转动结构，在设备存在一定振动的安装场景下，比如移动生产设备、车载安装场景下，也不会因为振动导致存储部件损坏、数据读写异常。

　　从实际应用场景来看，这类设备常作为小型产线的控制核心，对接产线上的各类传感器、执行器，完成生产数据的采集、设备运行逻辑的控制、生产数据的上传；也可以作为户外监测站点的数据采集终端，对接各类环境监测传感器、视频采集设备，通过无线通讯回传监测数据；还可以嵌入到自助服务终端、智能售卖设备、工业机器人的控制机柜内部，作为设备的主控单元完成人机交互、设备控制、数据通讯的功能。整机的结构设计没有多余的装饰部件，所有的外形结构都服务于散热、安装、接口防护的实际功能需求，金属壳体本身也具备一定的电磁屏蔽能力，能够在工业现场存在电磁干扰的环境下，保证内部电路的稳定运行，减少外界电磁干扰对设备通讯、数据计算的影响。
