摄像机照明测试用立式复印台结构

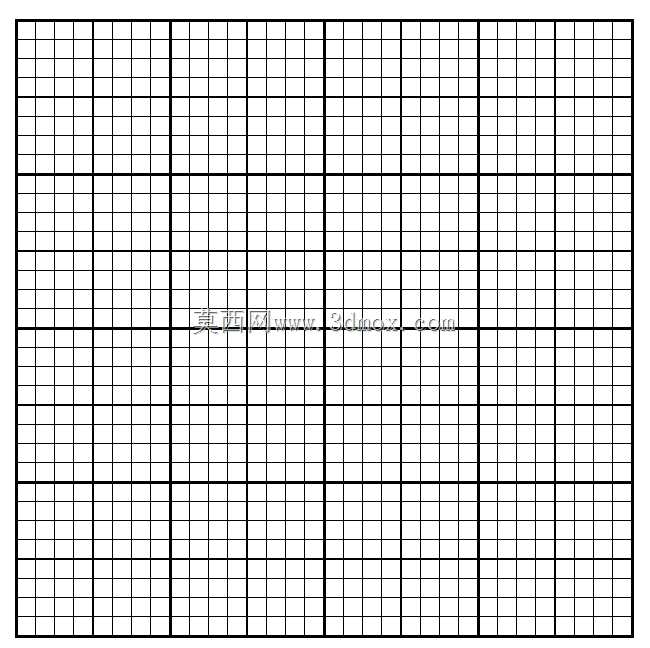

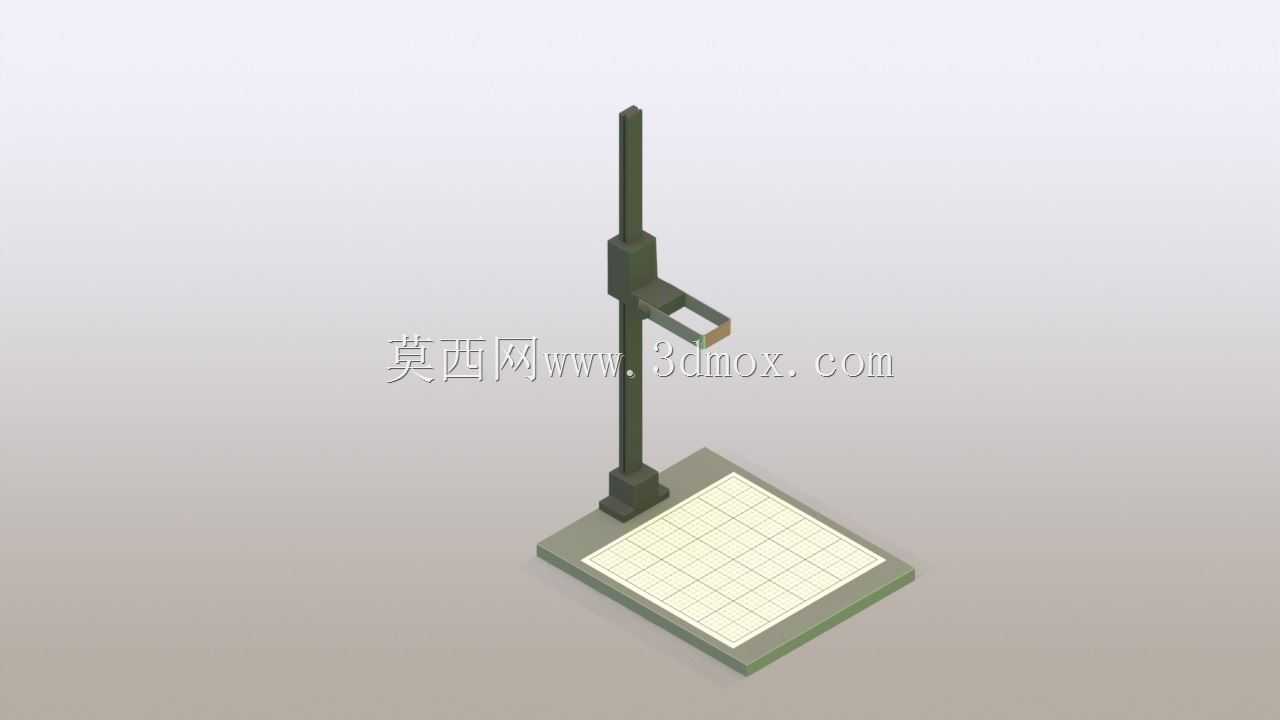

　　日常办公场景里的文档翻拍、证件扫描需求，以及实验室环境下的摄像机成像标定、照明均匀度测试工作，往往需要一套定位稳定、高度可调的承载支架来完成作业，这款立式复印台就是针对这类场景设计的实体作业结构。从实际使用逻辑出发，该结构的底座采用方形平板设计，台面预制网格刻度线，作业时可直接参照网格对齐待拍摄文档、测试标版的边缘，无需额外铺设定位标尺，能有效减少前期准备的调整时间；底座整体采用加厚板材成型，自身重量可抵消竖杆延伸带来的重心偏移，即使支架升至最高作业位置，整体结构也不会出现侧翻风险，安装时只需将底座平稳放置在水平工作台面即可，无需额外打孔固定，适配临时测试工位、流动办公点的快速部署需求。竖杆部分采用方形截面型材制作，

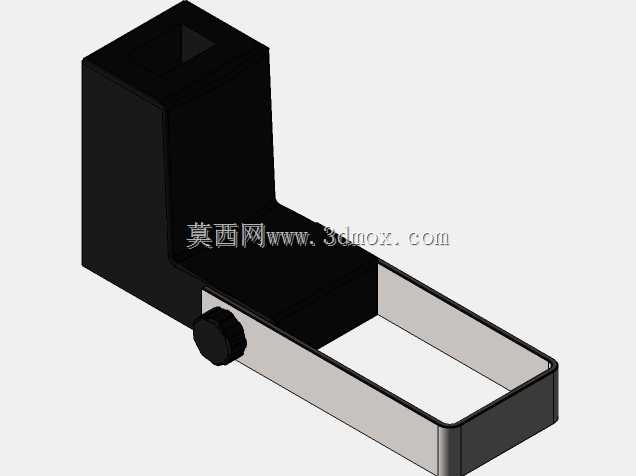

　　表面做硬质氧化处理，长期上下调节滑座也不会出现明显磨损划痕，滑座与竖杆的配合间隙控制在0.1mm以内，调节时既不会出现卡滞卡顿，也不会因为间隙过大导致拍摄端出现晃动偏移；滑座侧面配置锁紧旋钮，调整到目标高度后只需旋紧旋钮，即可完全固定悬臂位置，不会因为设备自重出现下滑移位。悬臂部分采用短臂延伸设计，末端预留标准设备安装位，可直接固定小型摄像机、补光模组等测试部件，安装位的中心垂线与底座台面的几何中心完全重合，保证设备镜头光轴可垂直对准台面中心区域，避免拍摄画面出现梯形畸变。从设计思路上看，这款结构没有采用复杂的电动升降、自动对位结构，全部采用纯机械手动调节方案，一方面是降低结构本身的故障概率，日常使用无需额外供电、接气，

　　适配无电源的户外临时文档采集场景；另一方面手动调节的行程范围覆盖了从近距离微距拍摄到A3幅面全幅拍摄的全部高度需求，不同焦距的摄像设备都能找到适配的作业高度。在照明测试场景下使用时，可直接在悬臂端固定照度传感器，沿竖杆逐段调整高度，配合底座网格的坐标定位，就能快速完成不同高度、不同水平位置的台面照度数据采集，无需额外搭建临时支架，测试数据的重复性也能得到保证；在日常文档复印翻拍场景下，将摄像机固定在悬臂端后，调整好对应幅面的高度，即可快速完成单页文档、装订成册资料的影像采集，底座的网格线还能辅助校正倾斜放置的文档，减少后期图像处理的校正工作量。结构的外形尺寸经过实际作业验证，底座边长控制在可容纳A3幅面文档的范围，

　　竖杆最高升起高度满足A3全幅拍摄的物距要求，收拢后整体高度可放入常规办公储物柜，不会占用过多存放空间；安装边界方面，底座四个角做了圆角处理，放置在工作台面时不会刮伤桌面，竖杆安装位置位于底座后侧边缘，不会对台面前侧的文档放置区域造成遮挡，作业时操作人员可从正前方顺畅取放资料、调整标版位置，操作空间无冗余干涉。滑座的调节阻尼经过适配，单手握持即可完成高度调整与锁紧操作，单人即可完成全部测试、拍摄作业，无需辅助人员配合；悬臂的长度经过反复校核，既保证安装的设备可完全覆盖底座的拍摄区域，也不会因为悬臂过长导致端部出现下垂变形，长期使用后结构形变量控制在成像允许的误差范围内，不会出现拍摄画面偏移、对焦不准的问题。
