纸板激光雕刻复古天文星盘结构

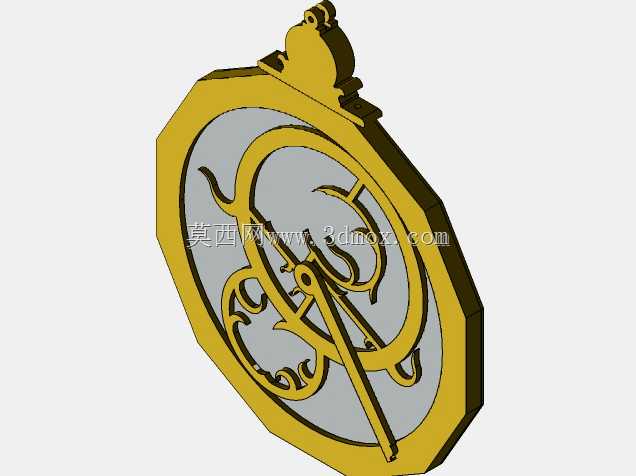

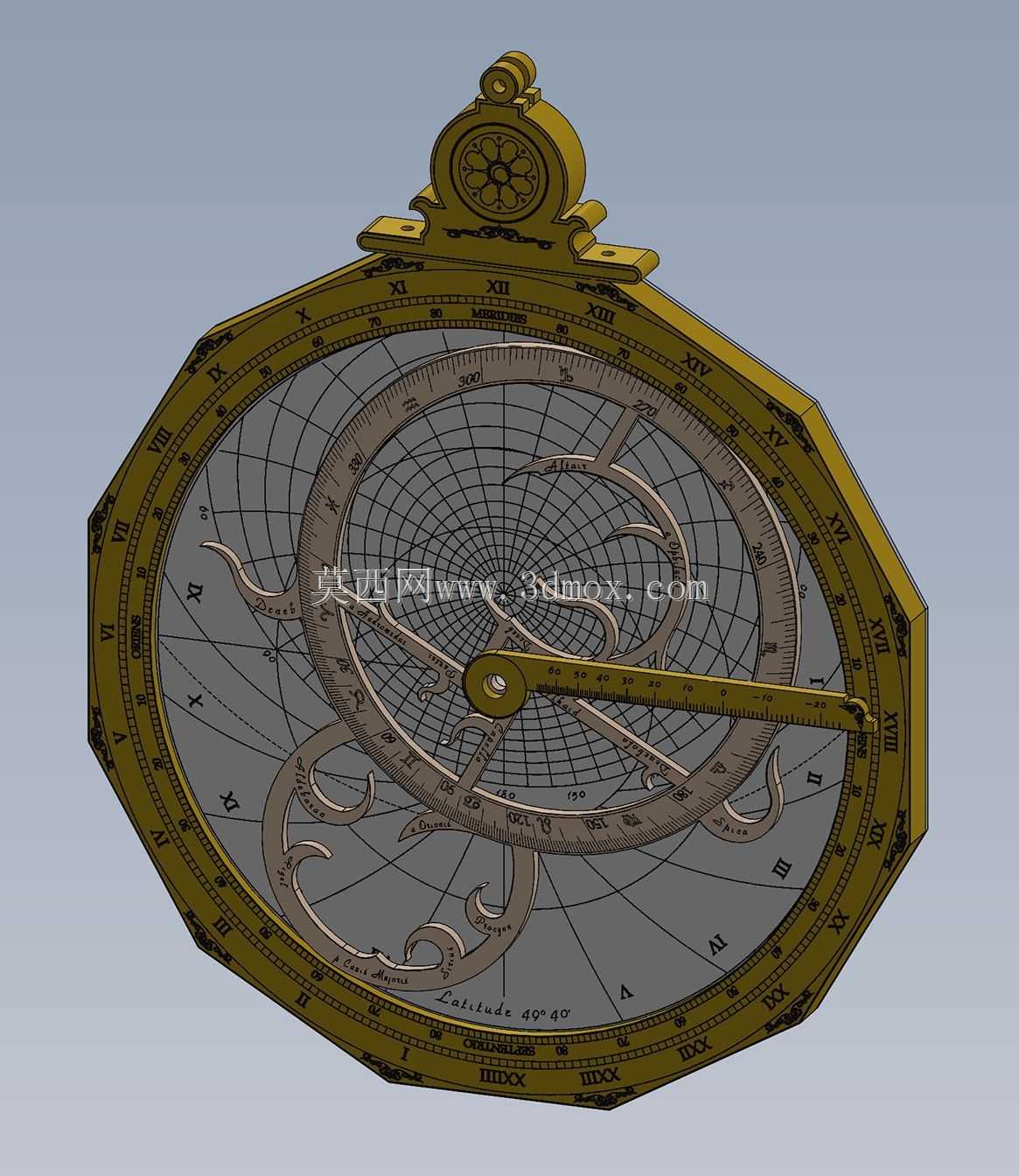

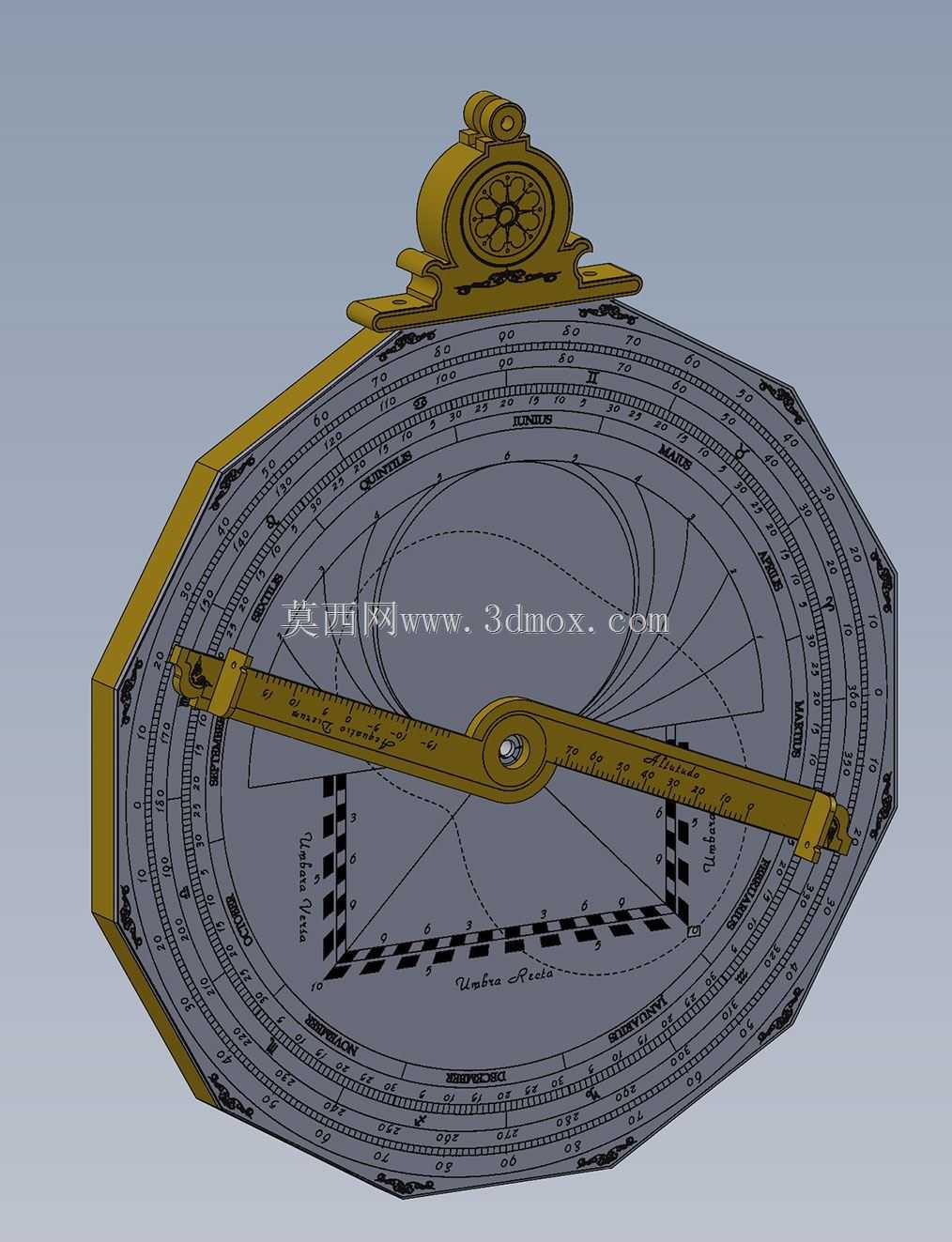

　　这款星盘结构采用分层嵌套设计，主体为正多边形外轮廓，边缘做了等距刻度蚀刻处理，顶部设置带挂孔的装饰性吊耳结构，既可以平放作为测量装置使用，也可以通过挂孔悬挂收纳。核心的 rete 网罩部分做了卷草式镂空造型，对应不同亮星的标识点位，镂空边缘做了0.2mm的圆角过渡，避免激光切割后纸板边缘出现毛边扎手的问题，同时也能在转动时减少和下层盘面的摩擦阻力。中心的旋转轴采用金属铆钉配合塑料垫片的装配方案，垫片厚度控制在0.3mm，既保证各层盘面可以灵活转动，又不会出现轴向窜动导致的刻度对位偏差。配套的照准尺两端设置了垂直立起的瞄准觇板，觇板上开有直径1mm的同轴通光孔，观测时可以通过两个通光孔对准天体，配合盘面的刻度圈读取对应的方位、

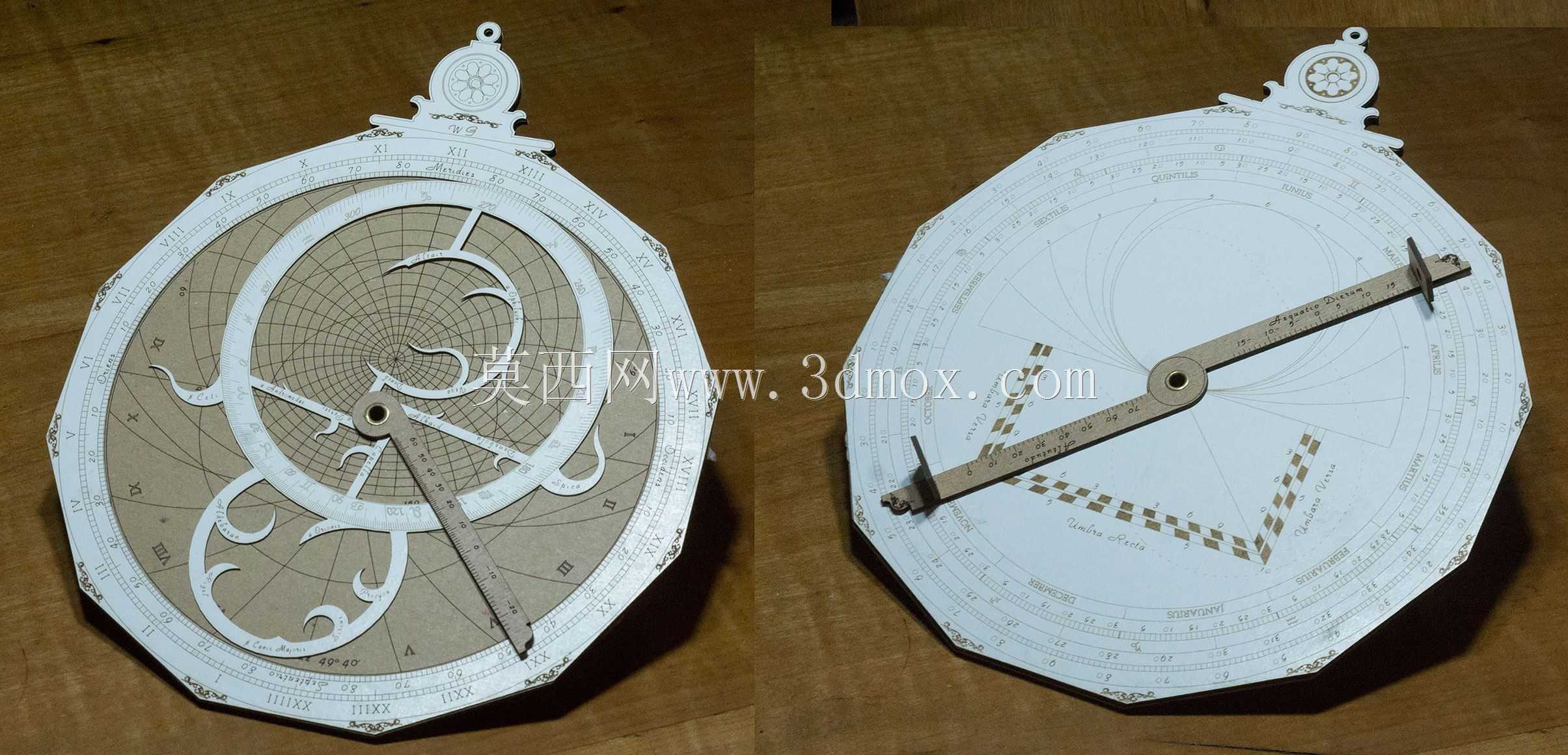

　　高度参数。盘面的刻度层做了分层印刷设计，最底层是方位角刻度圈，中间层是等高度弧圈，最上层是对应纬度的投影坐标网，不同刻度线采用不同线宽区分，常用的整度刻度线宽0.3mm，分刻度线宽0.15mm，保证观测读数时可以快速识别刻度层级。设计时针对49.66度纬度做了投影参数优化，坐标网的畸变控制在0.2度以内，在纬度偏差正负5度的区域内使用时，测量误差可以控制在1度以内，能够满足日常天文观测、教学演示的精度需求。整个模型的板材选用2mm厚的高密度纸板，激光切割时的功率参数设置为80%功率、15mm/s的走刀速度，切割后的边缘碳化层厚度控制在0.1mm以内，不需要额外做打磨处理就可以直接装配。各层盘面的定位孔采用同轴设计，中心孔直径2.

　　05mm，和2mm直径的铆钉轴采用间隙配合，装配时不需要额外涂胶就可以保证转动顺畅。盘面背面做了局部加厚处理，在照准尺的滑动轨迹位置粘贴0.1mm厚的聚四氟乙烯薄膜，降低长期转动带来的盘面磨损，延长模型的使用寿命。吊耳部分的装饰纹样采用阴刻工艺，雕刻深度0.5mm，既保留了复古星盘的装饰特征，又不会因为雕刻过深导致吊耳结构强度下降，悬挂时可以承受整个模型的重量不会出现断裂。在教学应用场景中，这款星盘可以作为天文通识课程的实操教具，学生可以通过亲手装配、调整各层盘面的位置，理解古典天文仪器的测量原理，相比纯图片展示的教学方式，实体模型可以让学生更直观地理解天球坐标的投影逻辑。在科普展览场景中，这款复古造型的星盘可以作为互动展项，

　　参观者可以亲手操作照准尺模拟天体测量过程，相比全金属的复刻古董星盘，纸板材质的模型重量更轻，即使参观者操作不当掉落也不会出现磕碰变形或者砸伤人员的问题，维护成本更低。设计过程中对各层零件的排版做了优化，所有零件可以在A3幅面的板材上完成排版，材料利用率达到87%，激光加工的单批次加工时间可以控制在12分钟以内，适合小批量制作科普活动的手工材料包。零件之间的连接全部采用无胶卡扣配合设计，除了中心的铆钉轴之外，其余定位结构都采用纸板自身的卡扣连接，用户不需要额外准备胶水就可以完成整机组装，降低手工制作的门槛。盘面的刻度印刷采用水性油墨，不会出现激光切割时油墨受热挥发产生刺鼻气味的问题，符合手工教具的环保要求。针对不同纬度的使用需求，只需要替换中间层的坐标网片就可以适配不同纬度的测量需求，其余结构件都可以通用，减少了衍生版本的开模成本。照准尺的长度做了优化，尺身末端刚好和外盘的内边缘对齐，转动时不会和外盘边缘发生干涉，尺身的刻度采用蚀刻后填色处理，长期使用摩擦也不会出现刻度磨损脱落的问题。
