通用线缆剥线作业用剥线器结构

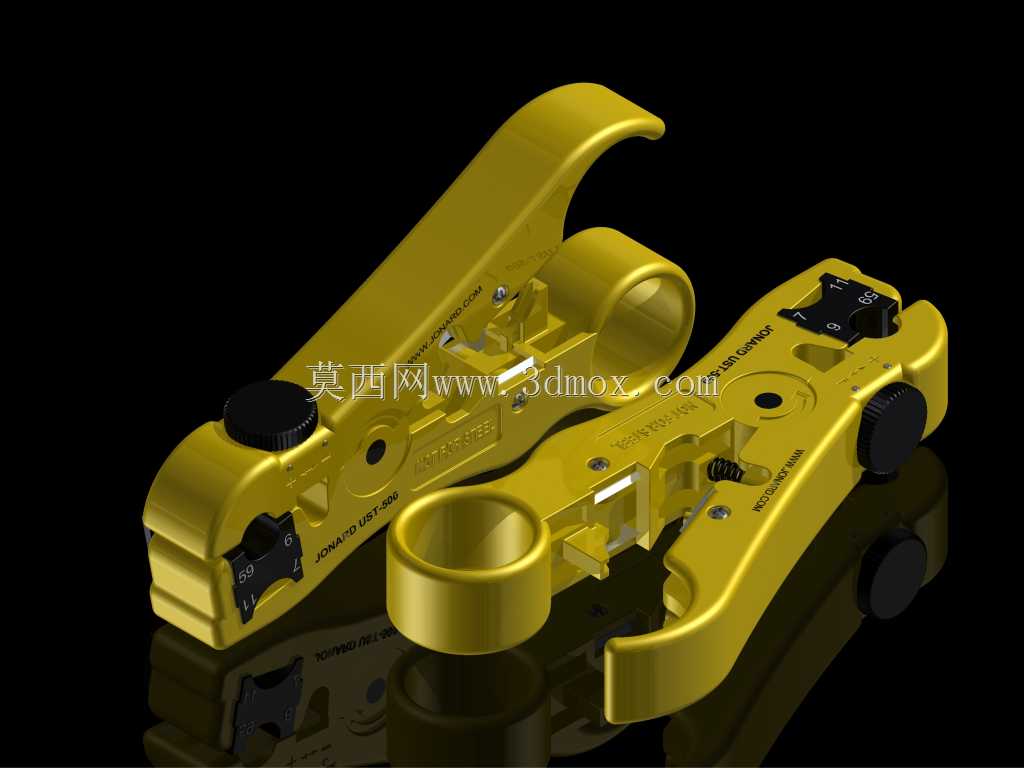

　　在综合布线、弱电施工、广电信号传输、机房运维等作业场景中，线缆外护套与屏蔽层的剥离是高频且对精度有明确要求的工序，传统单刃剥线钳往往难以适配不同线径、不同护套材质的线缆，尤其是UTP非屏蔽双绞线、STP屏蔽双绞线、同轴电缆这类对剥线深度有严格要求的线材——剥深了容易损伤内部铜芯或屏蔽层，直接影响信号传输质量，剥浅了则无法顺利剥离护套，增加作业耗时。这款剥线器的结构设计，正是针对这类多场景剥线需求做的定向优化。从结构布局来看，整体采用一体式压铸合金主体，表面做硬质阳极氧化处理，既保证了手持作业时的结构强度，避免长期使用出现形变导致剥线精度偏移，又能控制整体重量，降低长时间手持作业的疲劳感。主体上设置了多组不同孔径的线缆适配槽，

　　对应不同线径规格的常见线缆，从细径的超五类、六类双绞线，到常规线径的SYV、SYWV系列同轴电缆，都能找到对应的卡入位置，无需额外更换刀头或者调整复杂的定位结构，作业时只需将线缆卡入对应槽位，握紧手柄旋转一周即可完成环切，再顺着线缆方向拉动就能将切断的护套剥离，整个动作流程单手即可完成，适合高空布线、机柜内狭小空间作业等无法双手操作的场景。刀体部分采用隐藏式内嵌设计，刀片的伸出长度在出厂时就做了精准限位，刚好能切透常见的PVC、PE外护套以及薄铝屏蔽层，不会触碰到内部的绝缘层与铜芯，针对同轴电缆的多层结构，还设置了对应的分层剥离槽位，可分别完成外护套、金属屏蔽网、内绝缘层的剥离作业，避免一刀切开损伤内部线芯。

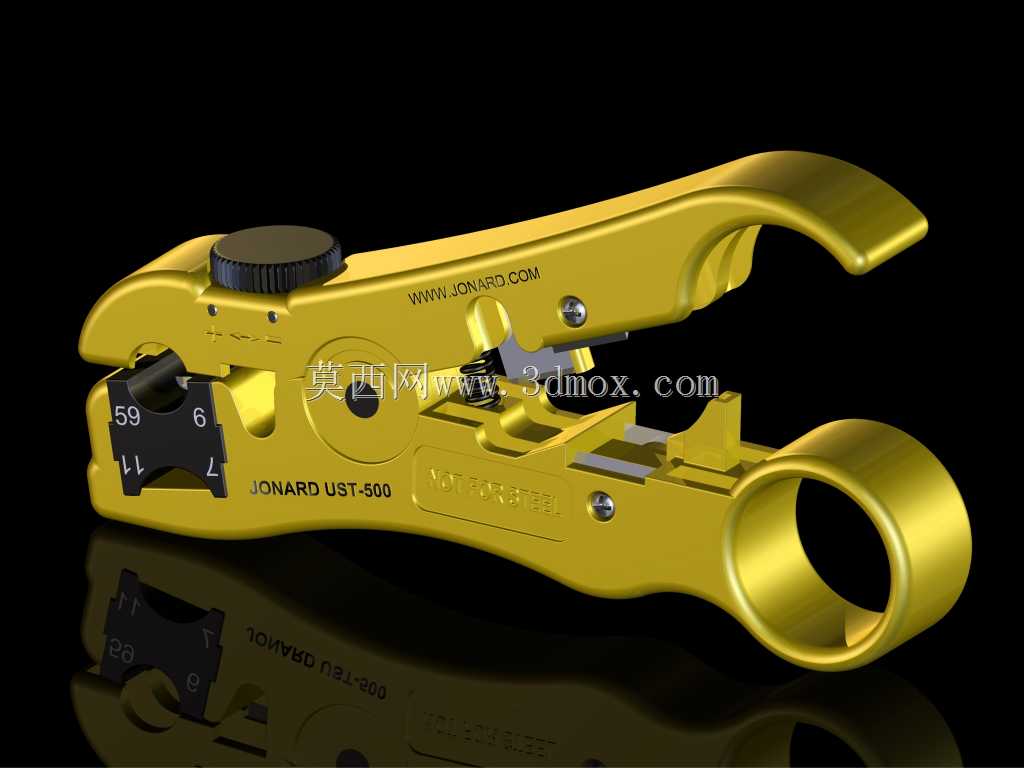

　　手柄部分做了贴合手掌弧度的曲面造型，边缘做圆角钝化处理，没有尖锐的棱角，握持时受力均匀，不会出现硌手的问题，主体上的黑色调节旋钮用于微调刀片的伸出量，可适配不同厚度的特殊护套线缆，比如带铠装层的特种通讯线缆、加厚护套的户外布线线缆，调整时只需转动旋钮即可锁定刀片位置，无需额外工具，调整到位后不会因为作业时的受力出现位移。从安装与适配边界来看，这款剥线器属于手持便携工具，无需固定安装，整体外形尺寸适配成年男性手掌握持范围，可放入常规工具腰包、电工工具袋的预留仓位，不会占用过多工具收纳空间，作业时不受场地供电、气源条件限制，完全依靠手动操作即可完成所有剥线工序。在结构细节上，刀片采用快拆式固定结构，当刀片长期使用出现磨损变钝时，

　　只需拧开固定螺丝即可更换同规格刀片，无需更换整个工具主体，降低长期使用的耗材成本；主体上的刻度标识对应不同线径的适配位置，作业时可快速找到对应槽位，减少反复试切的步骤。不同于普通电工刀、单功能剥线钳的适用局限，这款剥线器的多槽位集成设计，让作业人员无需携带多款剥线工具即可应对绝大多数通讯线缆、弱电线缆的剥线需求，尤其是在安防监控布线、局域网搭建、有线电视线路维护、光纤入户配套线缆处理等场景中，能大幅提升剥线工序的作业效率，同时降低线芯损伤的概率，减少因为剥线不当导致的线路故障隐患。在建模过程中，需要重点关注各个线槽的同轴度精度，刀片安装槽的限位尺寸要和刀片伸出量的设计值匹配，调节旋钮的螺纹行程要和刀片的微调行程对应，保证旋钮转动时刀片的位移量线性可控，同时主体的曲面造型要做连续的圆角过渡，避免应力集中的位置，保证压铸成型后的结构强度，各个活动部件的配合间隙要控制在合理范围，既不会因为间隙过大出现晃动影响剥线精度，也不会因为间隙过小导致操作卡滞。
