Trilogys Gopher同轴保护电缆结构展示

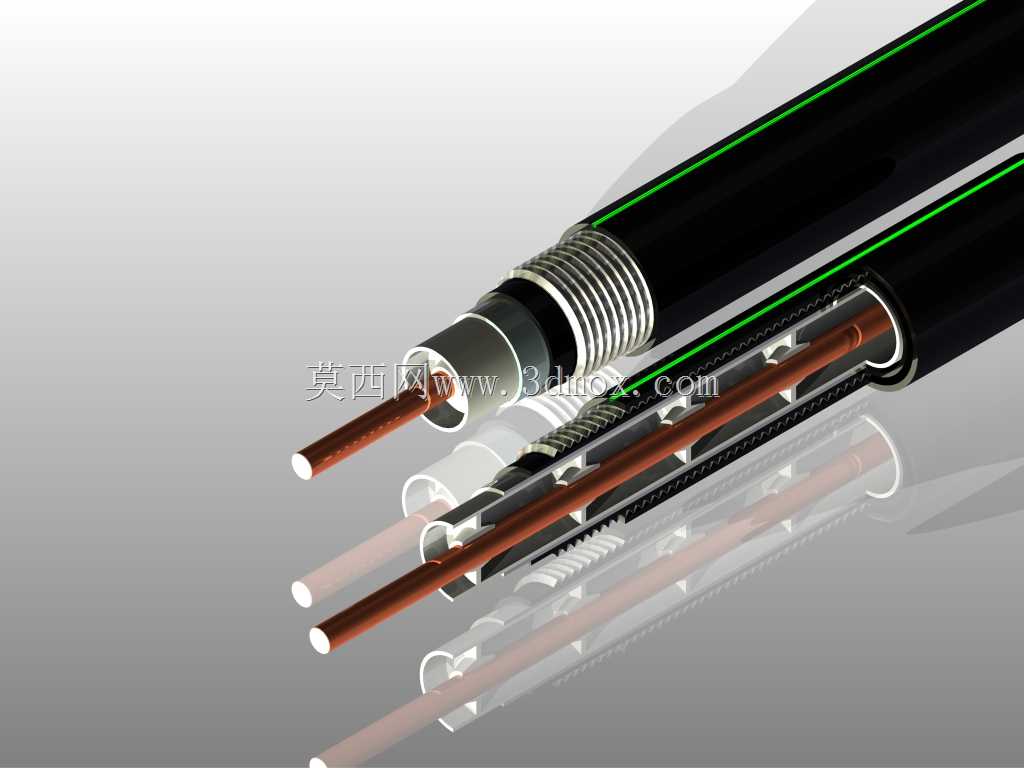

　　在通讯基站布线、地下管网信号传输、工业设备信号互联这类需要线缆耐受复杂工况的场景里，带防护结构的同轴电缆是信号稳定传输的核心载体，本次拆解展示的这款保护型同轴电缆，就是针对地埋、穿管、存在外力剐蹭风险的布线场景设计的专用线缆。从结构剖面能清晰看到，这款电缆采用多层复合防护设计，最外层是添加了抗老化助剂的黑色聚乙烯外护套，护套表面带有沿轴向分布的绿色标识条，方便施工时快速识别线缆类型与走向，外护套厚度根据线缆外径匹配，常规1.00规格的外护套壁厚控制在1.2mm到1.5mm区间，既保证足够的抗挤压、抗磨损性能，也不会让线缆整体过硬导致施工弯折困难。外护套内侧是一圈螺旋缠绕的金属铠装层，采用镀锌钢带螺旋卷绕成型，

　　铠装层的搭接量控制在带宽的15%左右，这种结构既能承受径向的挤压载荷，避免地埋时土石压力压伤内部线芯，也能让线缆保持合适的弯曲半径，施工时最小弯曲半径可以做到线缆外径的8倍，满足穿管、转角布线的弯折需求，同时金属铠装层还能起到额外的电磁屏蔽作用，降低外界电磁干扰对内部信号传输的影响。铠装层内侧是铝塑复合屏蔽层加编织铜网的双层屏蔽结构，铝塑层沿轴向纵包，搭接处采用热熔粘合，完全隔绝外界电磁信号的侵入，外层的编织铜网采用96编0.12mm无氧铜丝编织，编织密度达到90%以上，既可以进一步提升屏蔽效能，也能作为屏蔽接地的载体，在高频信号传输场景下，这种双层屏蔽结构能将信号衰减控制在极低水平，满足1GHz以上频段信号的长距离传输需求。

　　屏蔽层内侧是物理发泡聚乙烯绝缘层，发泡度控制在70%左右，这种绝缘结构的介电常数稳定，能有效降低信号传输过程中的介质损耗，绝缘层的外径公差控制在±0.05mm以内，保证内导体与绝缘层的同轴度，避免因偏心导致的信号反射问题。最核心的内导体采用单根实心无氧铜杆，铜杆表面经过抛光处理，无毛刺、氧化层缺陷，保证信号传输的连续性，针对不同的传输功率需求，内导体的直径有多个规格可选，1.00规格对应的内导体直径为1.02mm，匹配50Ω的特性阻抗，适配大多数射频通讯、信号控制场景的阻抗要求。在实际安装过程中，这款电缆的端接处理需要逐层剥离各层结构，外护套剥离长度根据接头类型确定，通常N型接头需要剥离25mm左右的外护套，

　　铠装层需要预留3mm左右的长度压接在接头的金属尾柄内，保证铠装层的机械固定与接地连通，屏蔽层需要翻折在接头压接环外侧，压接时压接力控制在合适范围，既保证连接牢固，也不会压伤内部绝缘层。布线时如果是地埋敷设，需要在电缆下方铺垫100mm厚的细沙层，上方覆盖水泥保护板，避免尖锐石块直接接触电缆外护套；如果是架空敷设，需要每隔1.5m设置一个线缆固定卡，固定卡的夹紧力不能过大，避免压扁外护套导致内部结构变形。在设备内部布线时，电缆需要远离强电线路至少200mm的距离，如果无法避免交叉，需要采用垂直交叉的布线方式，减少强电对信号的干扰。这款电缆的结构设计充分考虑了不同工况下的使用需求，多层防护结构在保证信号传输性能的前提下，大幅提升了线缆的环境耐受能力，相比普通同轴电缆，它的抗挤压能力提升了60%以上，耐磨性能提升一倍，适合在户外、地下、工业车间这类复杂环境中长期使用，建模时对每一层结构的尺寸、配合关系都做了精准还原，各层之间的装配间隙、螺旋铠装的节距、屏蔽层的编织纹理都按照实际产品参数构建，能够直接用于布线仿真、接头配套设计、施工工艺演示等场景，结构工程师在做设备布线设计时，可以直接调用该模型核对线缆的弯曲半径、安装空间，避免出现布线空间不足、线缆弯折过度导致的性能下降问题，也可以基于该模型修改各层参数，快速衍生出不同规格、不同防护等级的同轴电缆模型，提升线缆类零部件的设计效率。
