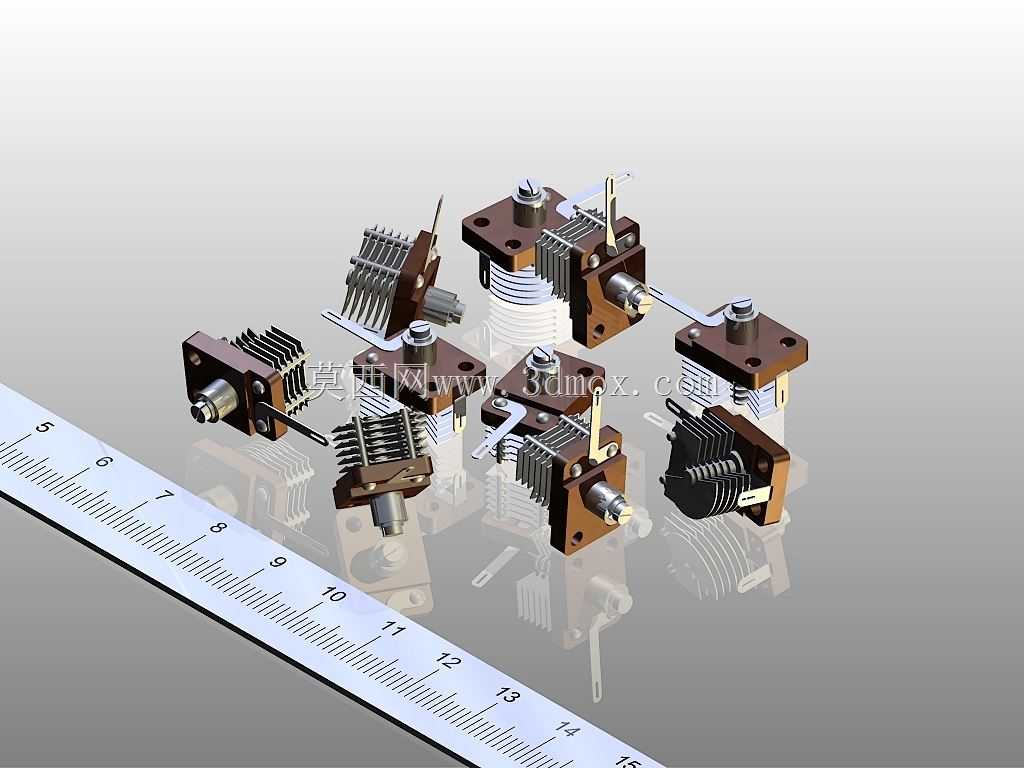

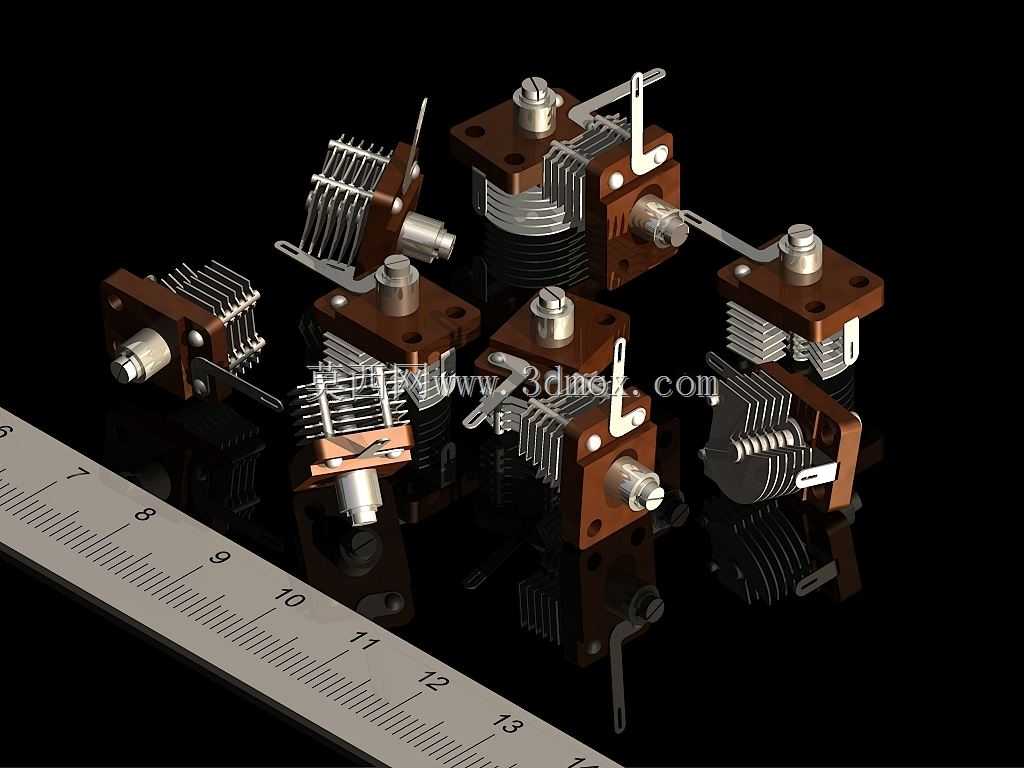

多规格空气介质可变电容器结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:489717
  • 多规格空气介质可变电容器结构设计
  • 多规格空气介质可变电容器结构设计

  定片组由多片平行排布的金属铝片通过绝缘固定柱锁紧在基座上,相邻定片之间保持严格的等间距,避免极片触碰造成短路;动片组则固定在绝缘转轴上,每片动片对应插入两片定片的间隙中,转轴转动时动片同步旋转,改变与定片的重合投影面积,从而实现容值从最小值到最大值的连续可调。不同规格的产品在极片数量、极片外形上做了差异化设计:部分小容值规格采用半圆弧形动片,容值随转轴转角呈线性变化,适合需要频率刻度均匀指示的接收设备;大容值规格则采用多组极片堆叠的结构,通过增加极片对数提升最大容值,覆盖更低的谐振频率区间。安装基座部分统一采用酚醛树脂压制成型,这类材料具备优异的绝缘性能与高频特性,同时耐热性良好,能够承受波峰焊过程中的高温冲击,在射频通信、广播接收、高频信号发生类设备的电路设计环节,可变电容器是实现谐振频率精准调节的核心无源元件,这类依靠极片相对啮合面积改变容值的元件,直接决定了调谐回路的选频精度与工作稳定性,本次呈现的多款可变电容器结构,覆盖了不同容值调节范围、不同安装方式的应用需求,可适配从便携收音机到专业高频测试仪器的多类场景。从结构设计逻辑来看,这类可变电容器均采用空气作为极片间的绝缘介质,相比固体介质可变电容,空气介质的介质损耗极低,高频工作下的Q值更高,不会出现介质老化导致的容值漂移问题,适合对信号纯度要求较高的射频回路使用。每款电容的核心结构都包含定片组、动片组、转轴、安装基座、接触弹片几个部分:

  基座上预留的两个安装孔位采用标准孔距设计,可直接适配市面主流的PCB安装孔位与金属面板安装尺寸,不需要额外做安装转接。转轴末端设计有扁位结构,既可以配合旋钮做手动调谐,也能够连接减速机构实现电动遥控调谐,转轴与基座之间采用铜质轴套配合,转动阻尼均匀顺滑,没有卡顿或松旷的问题,长期使用不会出现转轴磨损导致的动片偏心。动片与定片的接触端都设计有高弹性磷铜弹片,保证转动过程中动片与转轴、定片与接线端的接触电阻始终处于极低水平,避免接触不良导致的信号噪声或容值跳变。从安装边界尺寸来看,最小规格的可变电容器整体外形尺寸控制在20mm见方以内,适合空间紧凑的便携通信设备使用;最大规格的产品极片组数更多,整体长度不超过40mm,

  安装孔距统一为28mm,可直接替换同安装规格的老式可变电容,用于老旧广播设备、电台设备的维修替换。在实际选型应用中,需要根据回路的工作频率范围选择对应容值区间的产品:比如中波调幅回路通常需要最大容值365pF左右的规格,配合磁棒天线实现535-1605kHz的频率覆盖;调频波段则需要最大容值20pF左右的小容值规格,配合电感实现88-108MHz的调谐范围;专业高频信号源设备则会选用多连同轴可变电容,实现多个回路的同步调谐,保证不同波段的跟踪精度。设计这类可变电容器的三维模型时,需要严格控制极片之间的间隙公差,通常单边间隙控制在0.3mm左右,间隙过大会导致相同体积下容值做不大,间隙过小则容易因为极片加工变形、

  转轴装配偏心造成极片碰片短路;同时要保证所有动片的同轴度,转动过程中所有动片与定片的间隙保持均匀,避免出现容值调节非线性、转动过程中碰片的问题。基座上的接线端子位置设计要兼顾焊接便利性,端子与基座的结合力需要满足手工焊接的拉力要求,避免焊接时端子松动脱落。另外,部分规格的可变电容器在转轴末端设计有止挡结构,限制转轴的转动角度在0-180度范围内,对应容值从最小到最大的调节行程,避免转动过度导致动片组变形。这类空气可变电容器相比目前常用的变容二极管,虽然体积更大、需要手动调节,但是不存在非线性失真、耐压更高、工作稳定性更强,在高端音频设备、专业短波电台、古董收音机修复领域仍然有不可替代的应用价值,其结构设计的合理性直接决定了整个调谐回路的工作寿命与使用体验。
