DVB-S卫星电视接收遥控器外观结构设计

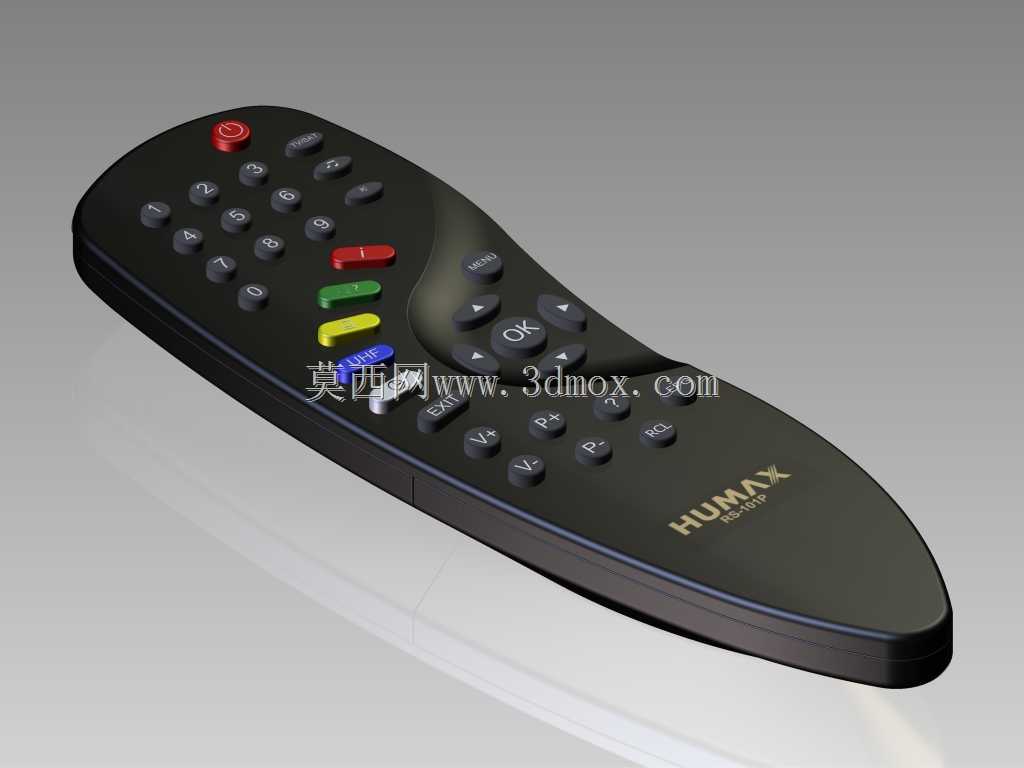

　　这款手持操控终端主要面向卫星数字电视接收系统的日常操控场景，是家庭卫星收视、偏远地区卫星信号接收终端、小型卫星接收站点配套的核心人机交互部件，用户无需接触接收主机，即可在数米范围内完成频道切换、音量调节、信号参数调整、功能菜单调用等全部操作，替代主机面板的实体按键操作，大幅提升设备使用的便捷性。从结构设计逻辑来看，整体采用符合人体工学的流线型弧面造型，握持段做了收腰处理，单手握持时掌心与壳体曲面的贴合度较高，长时间握持操控不易产生硌手的疲劳感，壳体边缘做了R角过渡处理，没有尖锐棱角，日常取放、跌落时能分散部分冲击应力，降低壳体开裂的概率。按键布局遵循高频操作优先的排布逻辑，最上方设置红色电源按键，

　　位置处于握持时拇指自然伸展的可达区域边缘，避免日常握持时的误触；数字按键区采用4×3的矩阵排布，按键间距控制在4mm左右，单键直径10mm，指腹按压时不会连带触发相邻按键，数字键下方设置红、绿、黄、蓝四颗彩色功能快捷键，对应卫星接收系统的常用快捷操作，比如频道列表调用、字幕切换、音轨切换、信号信息查看，无需进入多级菜单即可完成操作；方向导航区与OK确认键设置在壳体中部偏上的位置，处于拇指操控的核心舒适区，导航键采用十字一体式结构，确认键嵌入导航键中心，盲操作时可通过触感快速定位；下方的功能按键对应音量调节、频道切换、菜单返回、播放控制等操作，按键表面做了细微的凸点标识，用户无需目视即可通过触感区分不同按键功能。

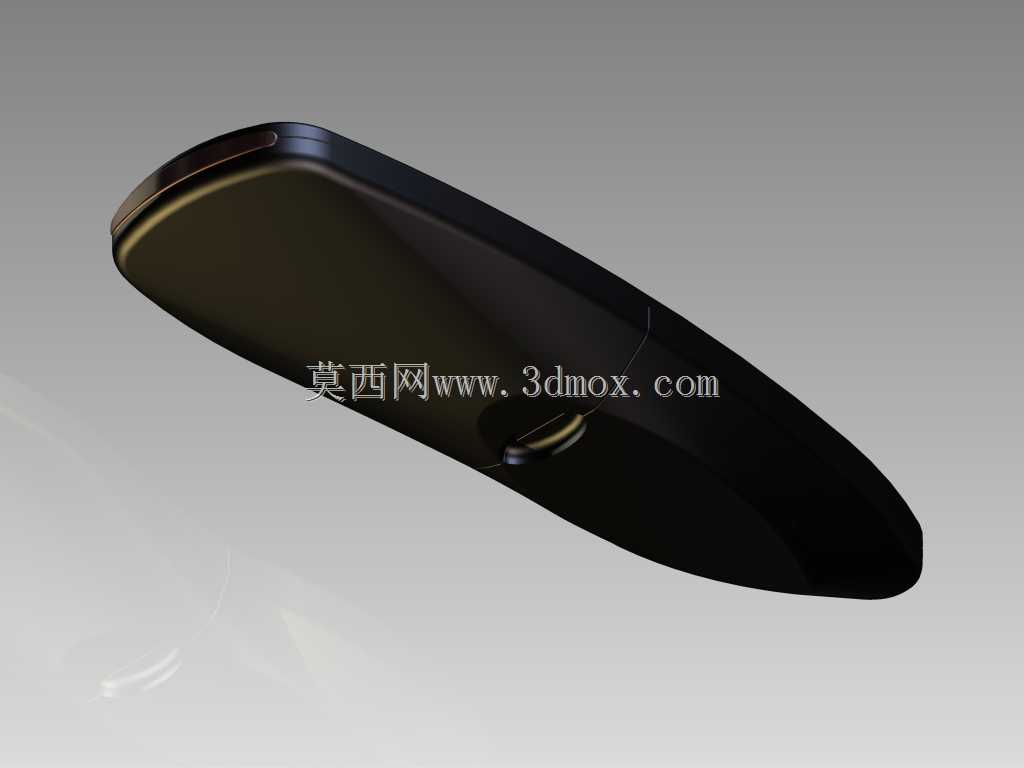

　　壳体采用上下壳扣合的装配结构，配合内部的螺丝柱做紧固连接，接缝处做了错位止口设计，既能避免日常使用中灰尘、少量泼溅的液体进入壳体内部，也能保证上下壳装配后的缝隙均匀，不会出现错位、翘边的问题。内部预留了两节7号电池的安装仓空间，电池仓设置在壳体握持段的下方位置，装配电池后整机的重心落在掌心握持区域，不会出现头重脚轻的握持感，电池仓盖采用卡扣式结构，无需工具即可快速开启更换电池，仓盖与壳体配合处设置了限位筋，避免电池盖松动脱落。红外发射端设置在壳体的最前端，发射窗口做了内凹设计，保护红外发射管不会因为日常磕碰出现移位、损坏，发射角度覆盖水平方向±60度、垂直方向±30度的范围，用户无需将遥控器精准对准接收主机的红外接收窗，即可完成信号传输。从尺寸边界来看，整机长度控制在190mm左右，最宽处约55mm，握持段厚度约22mm，整体尺寸适配成年男性、女性的平均手掌大小，可轻松放入常规的电视柜抽屉、沙发侧袋中收纳。按键采用软胶材质，按压行程控制在1.2mm左右，按压力度设置在1.2N-1.8N区间，按压时有清晰的反馈触感，不会出现按键塌陷、按动无反馈的问题，按键字符采用镭雕工艺，长期按压摩擦也不会出现字符磨损脱落的情况。壳体表面采用细磨砂晒纹处理，既能避免日常使用中残留指纹、汗渍，也能提升握持时的摩擦力，减少手滑跌落的概率。在结构可靠性设计上，壳体内部的PCB安装位设置了多个定位柱与卡扣，PCB装配后不会出现晃动，

　　按键与PCB之间的导电胶层做了均匀的厚度设计，保证每个按键的触发压力一致，不会出现部分按键过硬、部分按键过软的问题；壳体的壁厚控制在1.8mm-2.2mm区间，既保证了壳体的结构强度，日常轻微跌落、挤压不会出现开裂变形，也控制了整机的重量，带电池整机重量控制在90g左右，长时间握持操控不会有明显的负重感。这款遥控器的结构设计充分考虑了日常使用场景下的各类细节，从人机交互的按键排布，到握持手感的曲面优化，再到装配结构的可靠性设计，都围绕实际使用中的操作便捷性、结构耐用性展开，可直接作为卫星接收设备配套遥控器的结构设计参考，也可用于同类手持红外操控终端的设计改型参考，建模过程中还原了所有外观细节与装配间隙，可直接用于手板制作验证、结构开模的前期数据参考。
