角式法兰连接截止阀三维结构设计

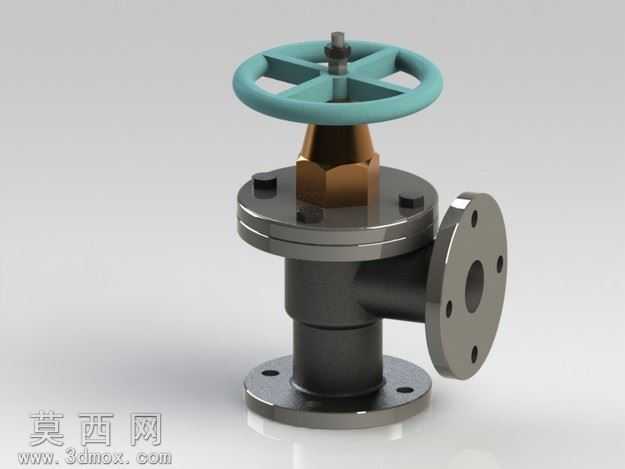

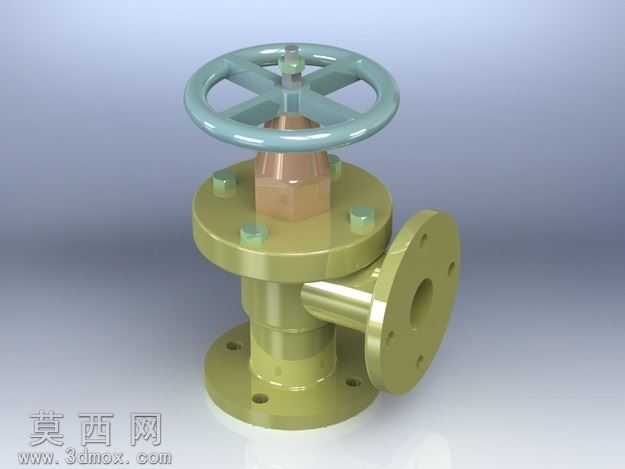

本作品为角式法兰连接截止阀的三维参数化建模成果，建模过程严格遵循机械制图投影规则与阀门设计规范，采用自底向上的装配建模思路完成全结构搭建。首先对阀门各组成零件进行独立建模：底部法兰底座根据法兰连接标准绘制螺栓孔分布圆，精准定位四个安装通孔的位置与孔径，保证与管路法兰的装配匹配性；阀体流道部分采用变径回转特征结合侧向拉伸切除完成角式流道构建，流道内壁做圆角过渡处理，还原真实阀门的流体通路形态，避免建模过程中出现尖锐棱角导致的应力集中问题。阀杆升降段采用同轴回转特征搭建，保证阀杆与阀盖填料腔的同轴度公差要求。顶部手轮采用轮辐式结构设计，通过圆周阵列完成四根轮辐的均布排布，手轮中心的阀杆连接方孔做公差适配设计，还原手轮与阀杆的扭矩传递结构。阀盖与阀体的连接法兰处，通过圆周阵列布置六颗连接螺栓，每颗螺栓的头部、螺杆、螺纹段都做细节还原，螺栓与法兰安装孔保留合理的装配间隙。材质与渲染阶段，阀体、法兰、螺栓等金属承压部件赋予军绿色金属漆材质，模拟工业阀门常用的防护涂层效果，调整材质的粗糙度与金属度参数，还原漆面的半哑光质感；手轮赋予灰蓝色工程塑料材质，添加细微的磨砂纹理表现塑料件的表面触感；阀杆中部的铜质密封段赋予黄铜金属材质，调整反射参数表现铜材的温润金属光泽。渲染阶段采用三点布光方案，主光源从斜上方投射突出阀门的主体轮廓，辅光源补光消除结构暗部死黑，环境光添加微弱的反射效果，让金属材质的反光更具真实感，背景采用渐变浅灰底色突出模型主体。结构设计上还原了角式截止阀的直角流向特性，侧向法兰用于水平管路连接，底部法兰用于垂直管路连接，手轮旋转带动阀杆升降实现管路通断控制，各零件间的装配关系完全符合实际阀门的装配逻辑，可用于工程图学课程教学演示、阀门结构认知学习，也可作为管路系统三维布局的通用阀门模型使用，模型各特征参数可编辑，能够根据不同的压力等级、通径需求快速调整尺寸参数，适配不同的使用场景。
