赛车模拟用半自动换挡操纵结构设计

　　这套半自动换挡操纵结构，最初的设计需求来自模拟赛车外设的定制开发，针对泥土拉力赛这类需要频繁快速换挡、同时要兼顾操作反馈真实感的使用场景，区别于普通民用车辆的换挡结构，它不需要完全模拟H档的长行程换挡逻辑，而是适配序列式半自动换挡的操作逻辑，适配模拟驾驶舱的安装空间，给玩家提供接近真实拉力赛车的换挡手感。

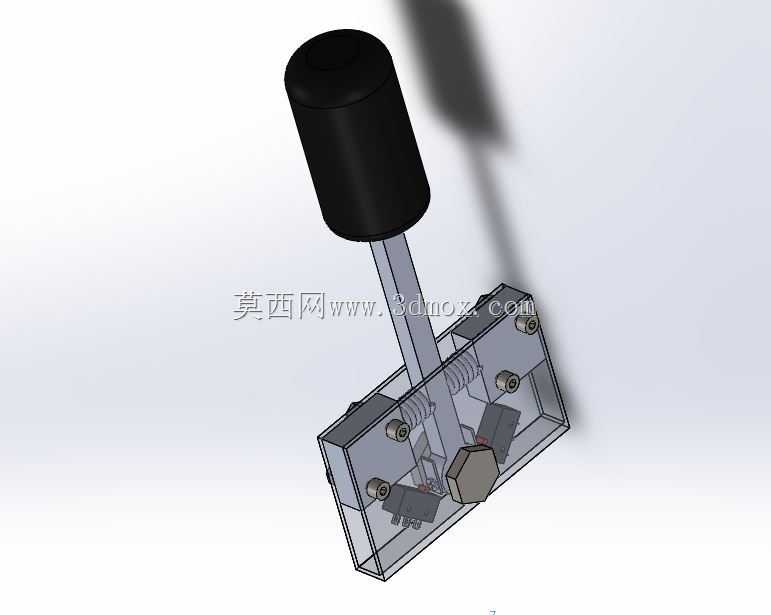

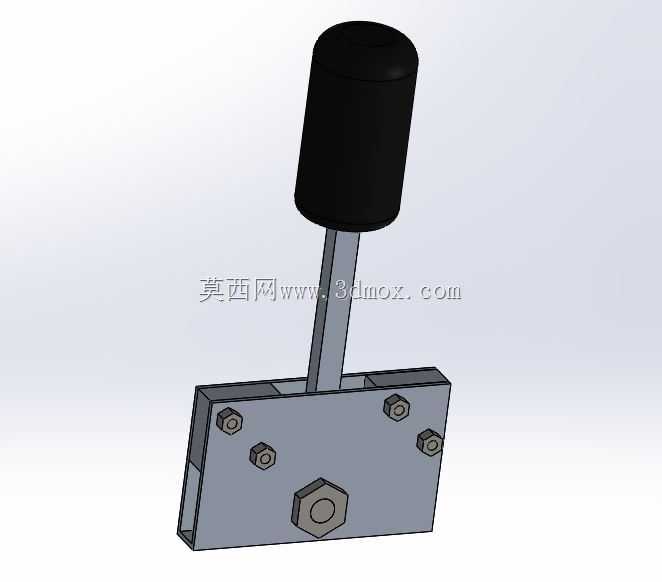

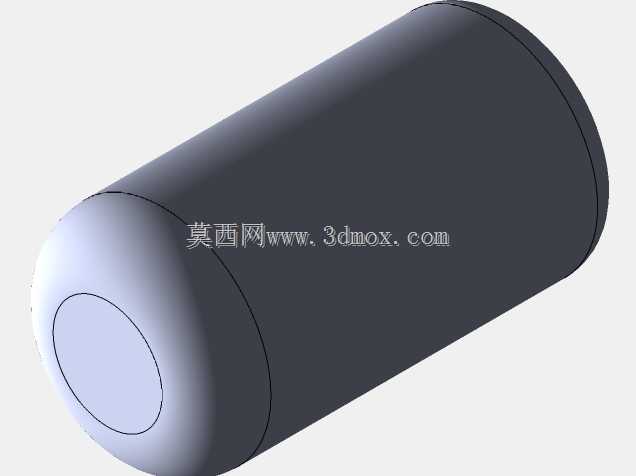

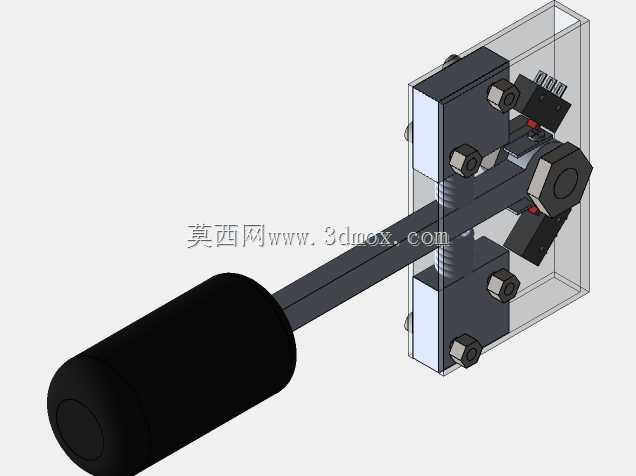

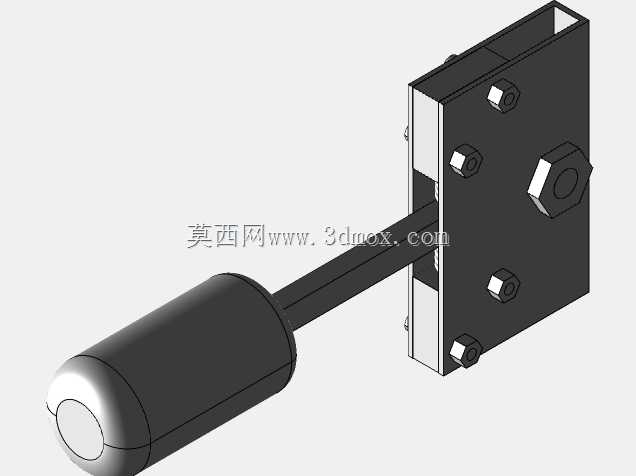

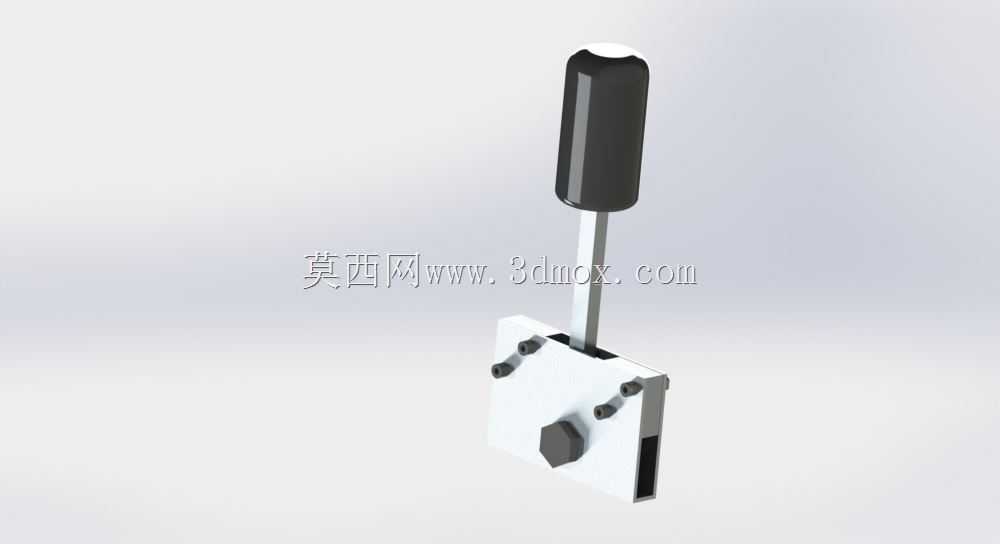

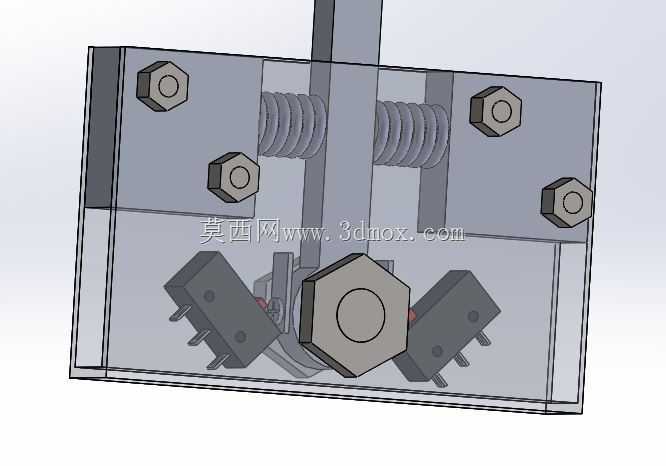

　　从结构设计逻辑来看，整套机构采用透明壳体做结构封装，一方面是在原型验证阶段可以直观观察内部的弹簧、触点、锁止结构的运动状态，方便调试换挡行程与反馈力度，另一方面在成品外设上也能做可视化的外观设计，提升产品的科技感。顶部的黑色操纵握把采用符合人体工学的柱形设计，握持直径适配成年人手掌抓握尺寸，表面做哑光防滑处理，长时间操作不会产生打滑问题，握把与下方的操纵杆采用过盈配合加定位销的连接方式，避免频繁换挡过程中出现握把松动、偏转的问题。

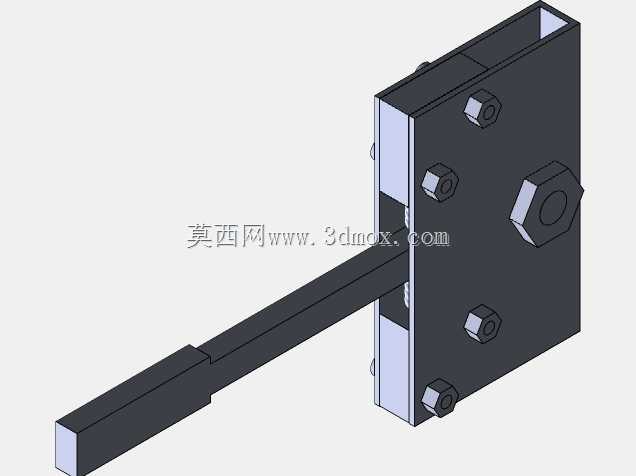

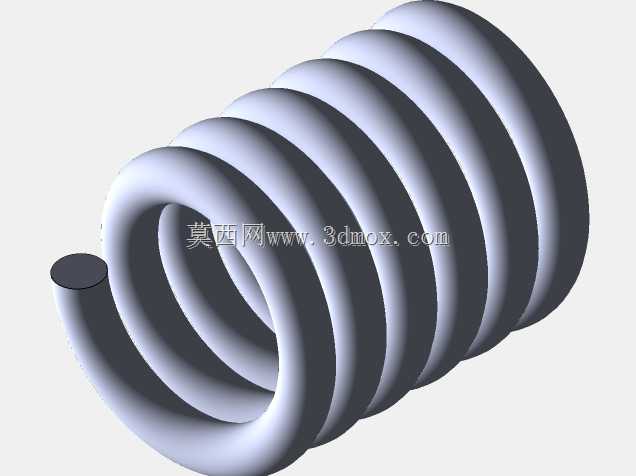

　　操纵杆穿过壳体上的导向孔做直线往复运动，导向孔内镶嵌自润滑衬套，减少频繁操作带来的磨损，同时保证操纵杆的运动同轴度，避免出现卡滞、晃动的虚位问题。壳体内部的复位弹簧采用等节距圆柱螺旋弹簧，刚度经过反复调校，换挡时的推拉力控制在25N到35N之间，既不会因为力度太轻导致误触换挡，也不会因为力度过大造成长时间操作的手部疲劳，弹簧两端做并圈磨平处理，保证受力均匀，不会出现侧向偏载导致的弹簧卡滞。

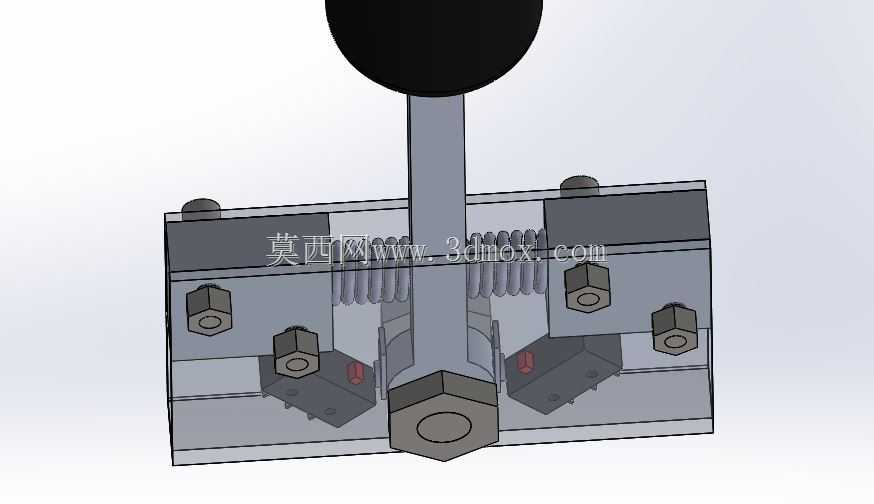

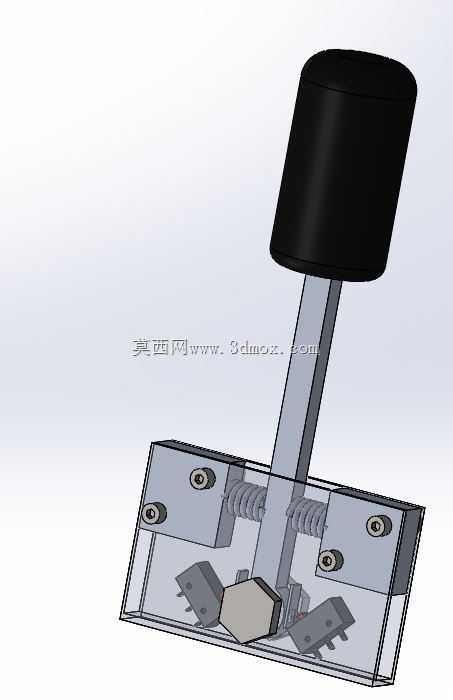

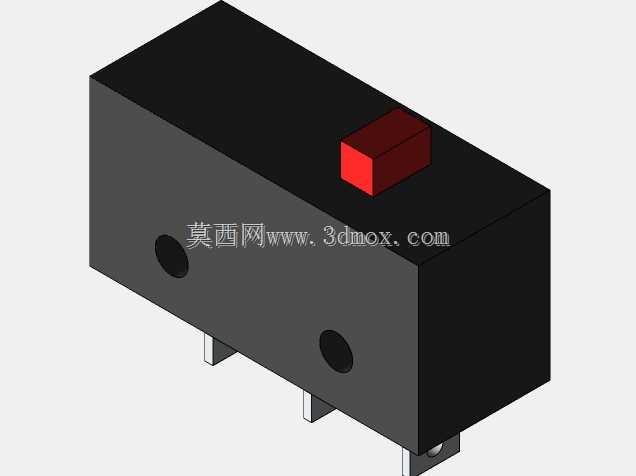

　　内部的档位触发采用微动触点结构，当操纵杆推动到设定行程位置时，触发对应的档位信号，触点的触发位置经过校准，保证换挡行程的前80%为自由行程，后20%为触发段，模拟真实半自动变速器的换挡吸入感，同时在操纵杆的中位位置设置定位凸台，配合壳体上的弹性定位珠，实现空挡位置的清晰定位，操作者不需要看档位指示就能通过手感判断是否回到空挡位置。

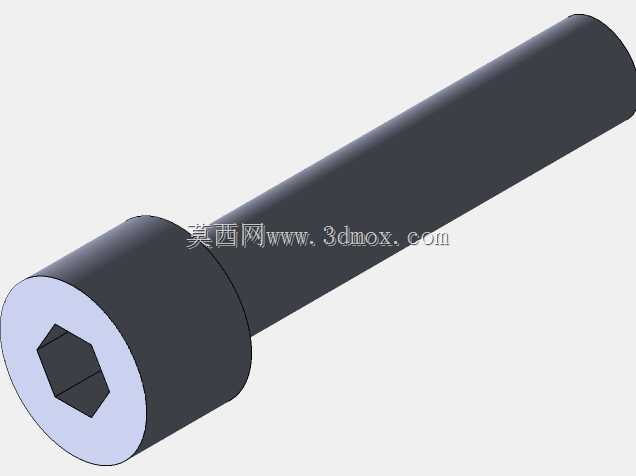

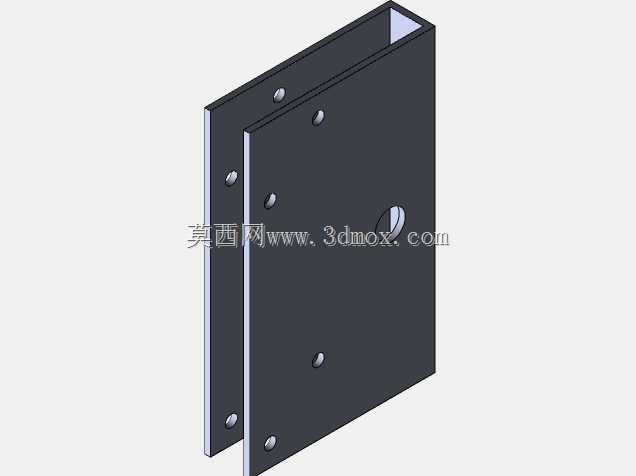

　　安装边界方面，整套结构的壳体采用方形设计，底部预留四个标准安装孔位，孔位间距适配市面上主流模拟赛车座舱的安装支架尺寸，可以直接通过螺栓固定在驾驶舱的换挡器安装位上，不需要额外做转接支架，整体的安装高度从安装面到握把顶部的尺寸控制在180mm左右，不会遮挡驾驶位的仪表显示视线，同时操纵杆的前后运动行程控制在40mm以内，操作时不会和旁边的手刹、方向盘基座产生运动干涉。

　　从实际使用场景拓展来看，这套结构除了用于游戏模拟器之外，经过密封和强度升级之后，也可以适配小型电动场地车、观光车的换挡操纵机构，它的结构简单可靠，零件数量少，故障率低，相比传统的拉索式换挡机构，它的传动间隙更小，档位反馈更清晰，生产装配的难度也更低，不需要复杂的拉索走位调整，只需要固定好主体结构，接好信号线路就可以正常使用。

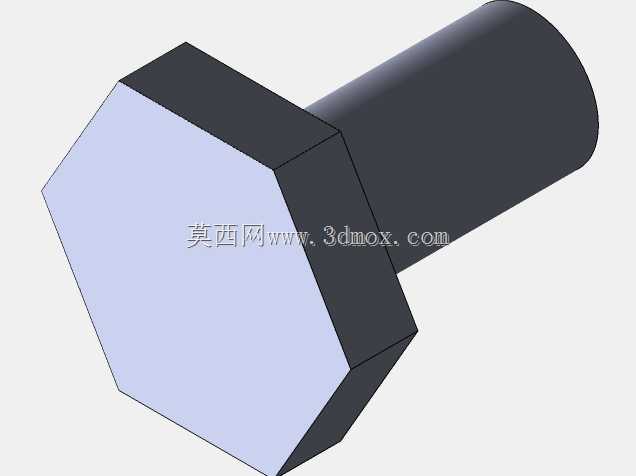

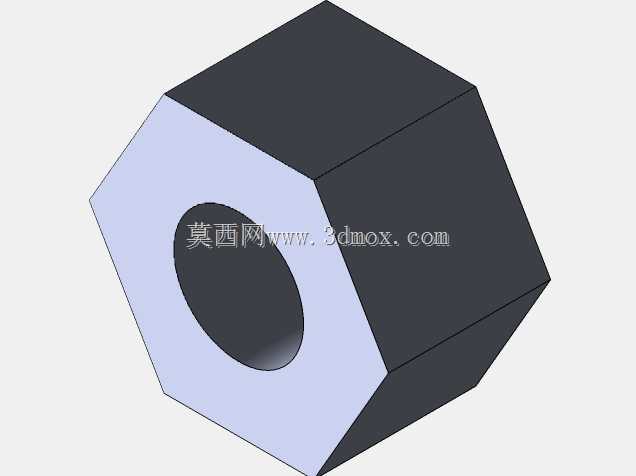

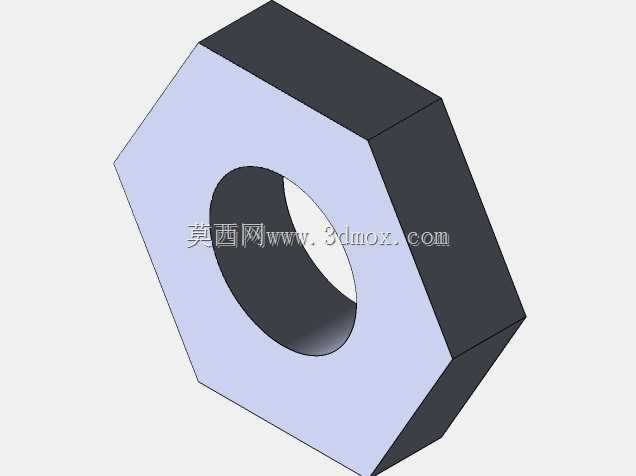

　　在设计过程中，所有运动部件都做了运动干涉仿真验证，模拟了100万次换挡操作的磨损情况，对易磨损的衬套、触点位置都做了耐磨处理，保证长期使用的精度保持性，壳体采用透明PC材质加工，相比金属壳体重量更轻，同时有足够的结构强度，能够承受频繁换挡带来的冲击力，侧面的锁紧螺母用来调整内部弹簧的预紧力，用户可以根据自己的操作习惯，微调换挡的力度大小，适配不同的使用需求。
