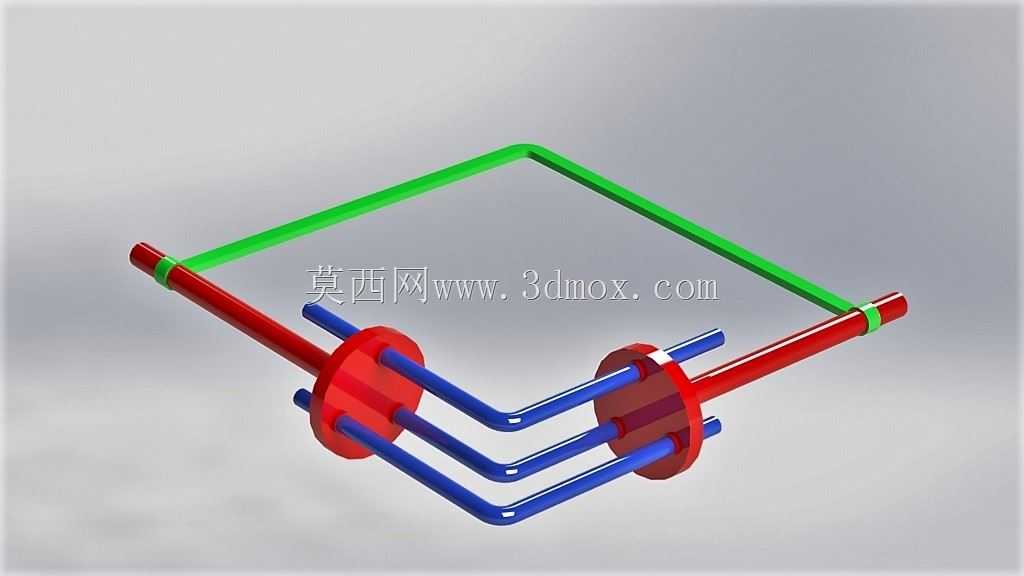

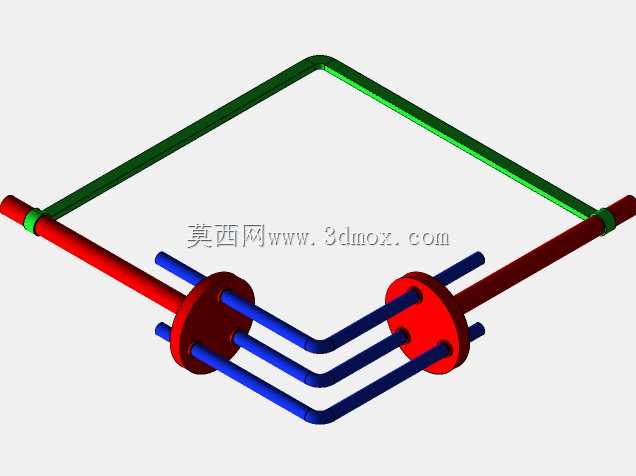

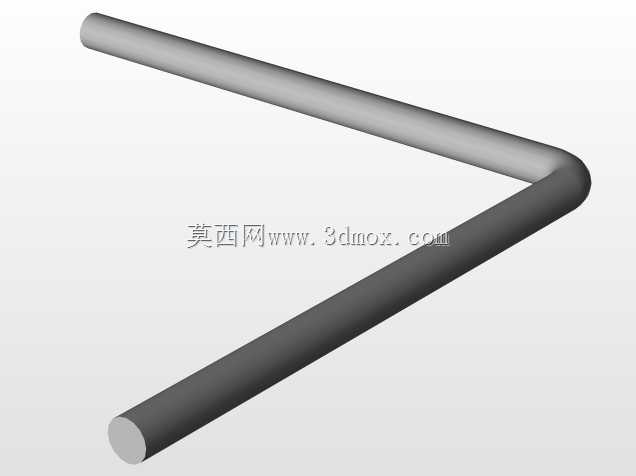

在轻工输送、小型自动化设备的动力布局场景中,经常会遇到动力源输出轴与从动轴呈90度垂直交错的安装需求,常规的锥齿轮、蜗轮蜗杆传动不仅需要较高的加工精度保证啮合间隙,长期运行还会存在齿面磨损、啮合噪音、需要定期润滑维护的问题,这类无齿轮式的直角变速传输结构,恰好适配小功率、低转速、对维护成本敏感的传动场景。从结构组成来看,整套机构没有传统齿轮的啮合齿形结构,依靠两组平行布置的弯折杆件与两端带径向通孔的轮盘配合实现动力传递,输入端的红色轴段为动力接入端,轴上固定的红色轮盘沿圆周方向均匀开有三个径向通孔,三根蓝色的弯折圆杆依次穿入通孔中,杆身弯折成90度直角,另一端穿入输出侧红色轮盘对应的径向通孔内,输出侧轮盘同样与红色输出轴段固定,

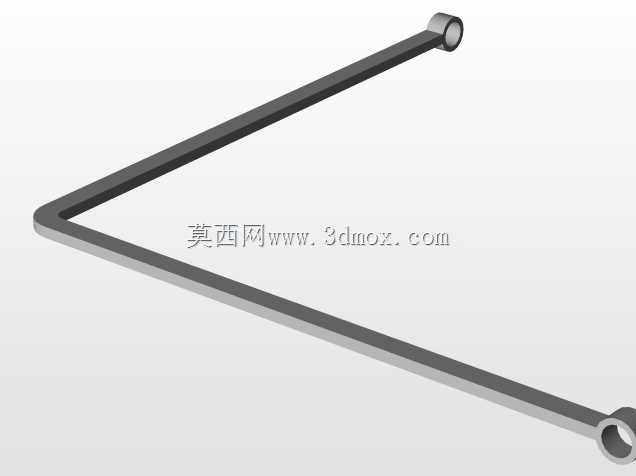

绿色的框形杆件为限位导向结构,套在输入输出轴的端部,约束轴段的径向窜动,保证轴系转动时的同轴度。设计这类结构时,首先要确定传输功率对应的轴径,小功率场景下输入输出轴的直径可根据扭矩计算结果选取,轮盘上的通孔位置需要沿圆周均布,保证三根传力杆受力均匀,弯折处的圆角半径需要根据杆的直径设置,避免弯折处应力集中导致杆身断裂,传力杆与轮盘通孔之间采用间隙配合,既保证转动时杆身可以有微小的自适应调整,又不会因为间隙过大产生传动冲击。安装边界方面,整套机构的轴向尺寸由输入轴、输出轴的伸出长度决定,径向尺寸由轮盘直径与传力杆的弯折跨度决定,安装时需要保证输入轴与输出轴的轴线严格垂直相交,偏差过大会导致传力杆卡滞,加快杆身与孔壁的磨损,
绿色导向框的内孔与轴端的配合间隙控制在0.1mm以内,既可以起到径向支撑作用,又不会额外增加转动阻力。实际运行过程中,动力从输入轴传入后带动输入侧轮盘转动,轮盘带动三根穿接的蓝色传力杆做空间回转运动,传力杆的弯折结构会将绕输入轴的转动转化为绕输出轴的转动,从而带动输出侧轮盘与输出轴同步转动,实现90度方向的动力传输,传动过程中没有齿面的滑动啮合,运行噪音更低,不需要加注齿轮润滑脂,维护成本更低,同时可以根据输入输出端的轮盘直径配比,实现一定范围的变速比调整,适配不同的转速输出需求。这类结构常应用在小型食品输送线的转角动力传输、小型包装设备的工位换向驱动、教学演示用传动模型等场景,相比传统齿轮换向结构,零件加工难度更低,
不需要专用的齿轮加工设备,普通的车削、钻孔、弯折工序即可完成全部零件的加工,制造成本更低,在小功率、低负载的传动场景下有很高的实用价值。设计建模过程中需要注意传力杆的空间运动轨迹校验,避免转动过程中杆身与轮盘、导向框发生运动干涉,三根传力杆的长度、弯折角度需要保持一致,否则会出现传动卡滞、受力不均的问题,轮盘上的通孔轴线需要与轮盘端面垂直,保证传力杆安装后与轴系的相对位置准确。
