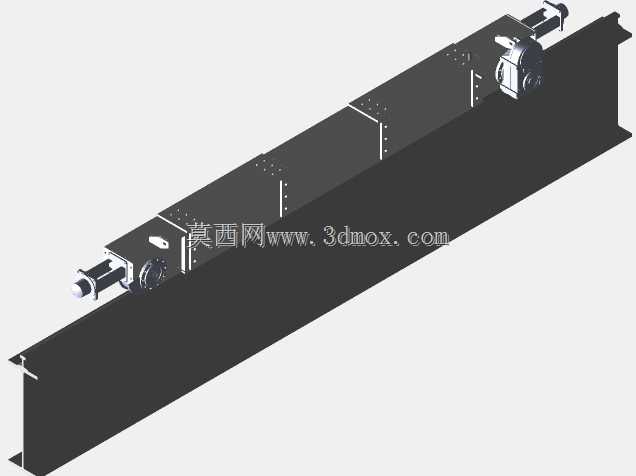

10吨单梁桥式起重主梁运行机构结构

　　这套桥式起重设备的三维结构，主要面向室内工业厂房的重物吊运作业场景，覆盖机械加工车间、装配工段、仓储库区、冶金辅助车间等常规室内作业区域，可完成固定跨距范围内的重物垂直起升与水平移动作业，适配常规生产环节中工件转运、设备检修吊装、原材料装卸、成品出库等全流程物料搬运需求，是室内固定作业区域物料流转的核心承载设备。从结构设计逻辑来看，整套模型以箱型主梁作为核心承载构件，主梁采用偏轨箱型梁结构设计，主腹板与上翼缘板的连接位置贴合小车运行轨道的安装基准，相比正轨箱型梁可有效降低小车轮压对主梁腹板的局部压应力，减少主梁局部加强板的布设数量，在保证结构刚度的前提下控制主梁整体自重。主梁两端通过端梁结构连接运行台车，

　　端梁与主梁采用高强度螺栓配铰制孔的连接形式，既保证现场安装时的拼接精度，也能传递运行过程中产生的纵向与横向载荷，避免焊接连接带来的残余应力影响长期运行的结构稳定性。运行机构采用分别驱动形式，主梁两端的驱动台车各自配置独立的驱动单元，包含制动电机、减速器、行走轮组，相比集中驱动形式省去了长传动轴结构，降低了传动系统的安装精度要求，同时避免长轴在大跨度主梁上出现的挠曲变形引发的传动卡滞问题，行走轮组采用双轮缘结构，轮缘与轨道侧面预留2-3mm的侧向间隙，可抵消主梁运行过程中出现的少量偏斜量，防止运行过程中出现啃轨现象。设计过程中优先考虑了安装边界的适配性，主梁的整体高度按照常规10吨级起重机的刚度要求控制，

　　跨距范围内的主梁下挠预留量按照千分之一跨距的标准设置，避免满载作业时主梁下挠量超标影响小车运行平顺性；端梁的整体宽度适配厂房立柱的牛腿轨道安装间距，行走轮的轮压参数按照满载工况下的最大动载荷核算，匹配常规厂房起重轨道的承载能力，不需要对现有厂房轨道做额外加固即可适配安装。设备的功能特性围绕作业可靠性展开，主梁上翼缘板的小车运行轨道采用连续焊接形式固定，轨道接头位置做45度斜切处理，减少小车行走经过接头时的冲击振动；驱动端的制动器采用常闭式结构，设备断电时可自动锁止运行机构，避免重物吊运过程中出现溜车风险；主梁两端设置的缓冲件与行程限位构件匹配，可在运行至轨道端部时提前减速并触发硬限位，防止设备冲出轨距范围。从结构细节来看，

　　主梁内部按照剪力分布规律布设横向加劲肋，在主梁支承位置、小车满载停靠的极限位置加密加劲肋的布设间距，防止腹板在局部压应力作用下出现失稳变形；所有走台、护栏的安装位置都预留了对应的螺栓连接孔位，现场安装时不需要额外在主梁上动火钻孔，避免破坏主梁的母材结构与防腐涂层；电缆滑线的安装支架沿主梁侧面布设，支架间距控制在1.5米以内，保证供电电缆在设备全程运行过程中不会出现过度下垂与卡刮。这套结构的建模过程完全按照实际加工装配逻辑拆分零件，所有连接孔位、配合面都按照实际加工公差预留间隙，可直接用于结构受力仿真验证、生产下料参考、安装工序模拟，也可作为同吨位起重设备改型设计的基础模型，调整主梁跨距、起升高度参数即可快速适配不同厂房的作业需求。
