多芯公制螺纹圆形航空电连接器结构

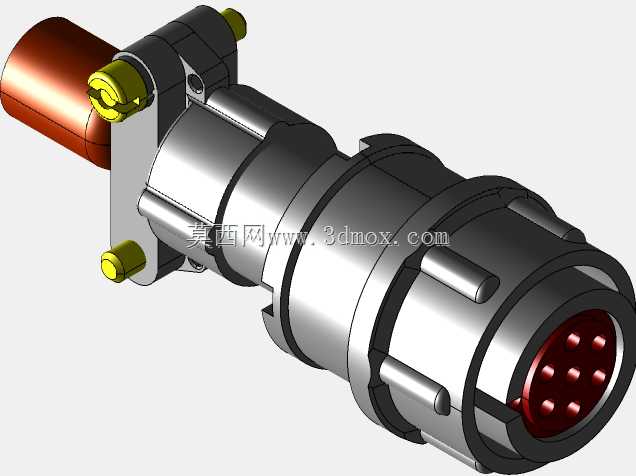

　　这款圆形电连接器主要面向工业电气互联场景，在机载设备、地面工控机柜、重型移动机电装备的线缆对接环节应用广泛，承担多回路控制信号、小功率动力电流的稳定传输职能，能在存在一定振动、温差变化的安装环境下保持连接可靠性，避免插合面松脱、触点接触不良引发的设备信号中断问题。从结构设计逻辑来看，整体采用圆柱阶梯式壳体布局，插合端设置多根均匀排布的插针接触件，插合面做了内凹防护设计，可避免插针在插拔过程中受外力磕碰弯折，插合端外圈的壳体上均匀分布轴向定位凸筋，既可以在插合时与对接端的卡槽配合实现周向防错，保证每根插针与对应插孔精准对位，也能强化壳体局部结构强度，降低反复插拔过程中的壳体形变概率。尾部的线缆引入端采用公制螺纹结构，包含M14x1、

　　M18x1、M20x1等不同规格的螺纹接口，可适配不同外径的屏蔽线缆、护套线缆，安装时可通过尾部螺纹旋紧线缆固定夹，实现线缆与连接器本体的抗拉脱固定，同时能配合密封圈实现尾部的防尘、防泼溅防护，避免线缆在受拉扯时芯线与插针的焊接点受力脱落。壳体侧面设置了带黄色防护帽的锁紧定位销结构，当连接器与对接端完全插合到位后，定位销可在弹簧作用下卡入对接端的定位孔内，实现轴向锁紧，防止设备运行过程中受振动影响出现连接松脱，需要分离时只需拉起定位销的操作帽即可完成解锁，插拔操作无需额外工具，现场维护效率较高。从安装边界来看，连接器中部的法兰安装面为平直金属结构，可直接贴装在设备面板的安装位上，法兰上预留的两个安装销柱可与面板上的定位孔配合，

　　预先固定连接器的安装姿态，避免拧紧紧固螺钉时连接器跟转，安装后插合端突出面板的长度控制在合理范围内，不会占用过多设备外部的操作空间，尾部线缆引出方向与连接器轴向一致，可适配线缆沿设备壁面平直走线的布局需求，减少线缆的过度弯折。接触件部分采用铜基合金基材，表面做镀覆处理，降低接触电阻的同时提升耐磨性能，可承受数百次的反复插拔循环，满足设备全生命周期内的维护插拔需求。壳体主体采用金属切削加工成型，结构强度高，可实现一定的电磁屏蔽效果，减少外界电磁干扰对内部传输信号的影响，适合在电磁环境较为复杂的工业现场使用。在实际选型适配过程中，需要注意核对插针数量与定义、尾部螺纹适配的线缆外径、法兰安装面的开孔尺寸，确保连接器与设备面板、对接端、线缆的匹配度，安装时需保证尾部线缆的芯线与插针焊接牢固，焊点无虚焊、毛刺，避免相邻插针之间出现短路问题，尾部旋紧时要控制扭矩，避免螺纹滑牙或夹伤线缆外护套。
