科瓦LM8HC-V工业镜头精细三维结构

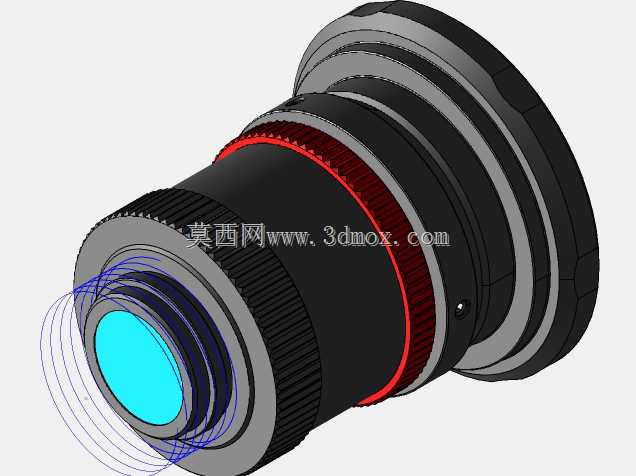

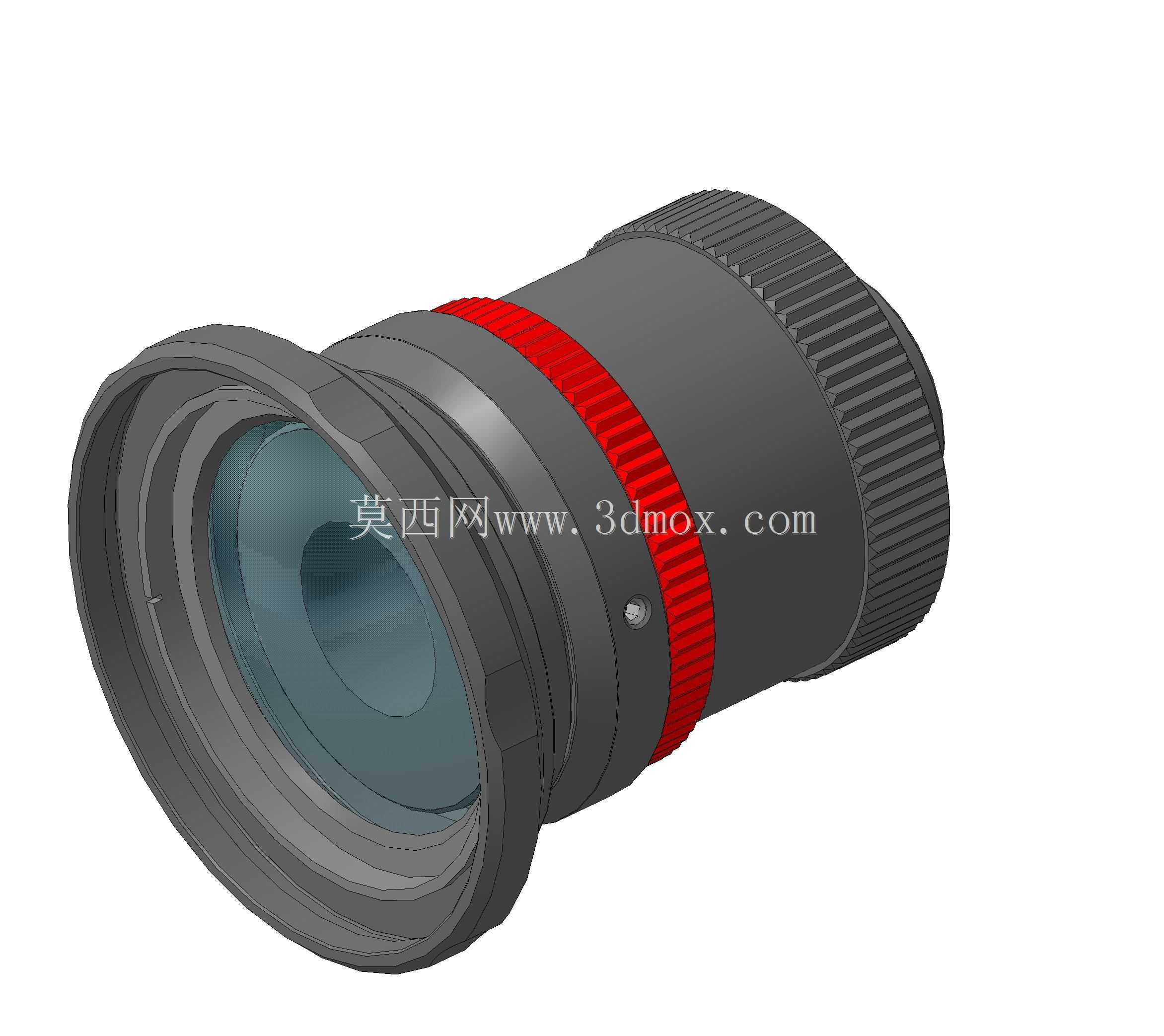

　　这款工业定焦镜头的三维结构还原，完全围绕机器视觉检测场景的实际安装与使用需求搭建，在做结构拆解建模前，首先梳理了这类镜头在工业现场的核心使用场景：多部署在3C电子外观检测工位、食品包装线字符识别工位、医药行业泡罩缺陷检测工位，搭配工业面阵相机完成高精度成像采集，部分工况下还会配合环形光源、同轴光源使用，对镜头的安装同轴度、接圈适配性、调焦阻尼手感都有明确的工程要求。从结构设计逻辑来看，整个镜头采用分段式筒身布局，最前端为光学镜片压装段，预留了标准滤镜安装螺纹，可适配同口径的偏振镜、减光镜，满足不同光照环境下的成像需求，镜片组采用多片式光学结构封装，建模时还原了镜片边缘的压圈固定结构，避免镜片在设备长期振动工况下出现偏移，

　　影响成像清晰度。筒身中部设置了醒目的红色标识环，这一结构并非单纯装饰，实际生产中可作为焦距调节的基准标记，方便现场调试人员快速确认焦距调节范围，标识环旁设置的紧定螺钉孔，用于锁定调焦后的镜筒位置，防止设备运行过程中因传送带振动、设备启停冲击导致焦距漂移，这一细节在很多入门级镜头模型中常被忽略，建模时特意还原了该紧定螺钉的沉孔结构与螺纹细节。镜身后段为调焦调节环与相机接口段，调节环表面做了细密的直纹滚花设计，建模时还原了滚花的齿距与齿深，该结构的作用是增大调试时的手指摩擦力，即使操作人员佩戴无尘手套也能顺畅完成调焦操作，不会出现打滑问题。接口端采用标准C口设计，建模时严格按照C口的安装尺寸规范做了接口端面与螺纹的尺寸匹配，

　　保证模型导入装配体后，可直接与标准C口工业相机完成虚拟装配，验证安装干涉情况。从安装边界尺寸来看，整个镜身的最大外径控制在工业镜头常规适配尺寸范围内，调焦环的旋转行程与实际产品一致，不会出现虚拟装配时调焦环与相机外壳、光源支架发生干涉的问题，镜身的总长尺寸也按照实际产品比例还原，方便做视觉方案的工位布局模拟时，准确计算镜头与被测物之间的工作距离，预留足够的光源安装空间。在建模过程中，对镜片的透光部分做了半透明材质的区分，筒身的金属部分做了哑光氧化质感的结构区分，调节环的橡胶防滑圈也做了对应的材质结构还原，方便后续做渲染输出时，直接调用材质即可生成符合产品实际外观的效果图，用于方案汇报、产品选型手册配图使用。对于结构设计从业者来说，

　　这个模型可作为光学组件结构设计的参考案例，学习工业镜头的分段式筒身装配逻辑、紧定定位结构设计、滚花防滑结构的尺寸规范；对于设备选型人员来说，可将模型直接导入自动化检测设备的整体装配体中，验证镜头与相机、光源、工件载台的空间位置匹配度，提前排查安装干涉问题，减少现场调试的返工量；对于三维建模学习者来说，可通过该模型练习回转类零件的建模方法，掌握螺纹、滚花、紧定螺钉这类细节结构的建模技巧，理解工业产品建模中尺寸精度与装配优先级的把控逻辑。整个模型的结构拆分完全按照实际产品的装配顺序搭建，各段镜筒的配合面、止口位置都做了准确还原，没有做过度的结构简化，保证虚拟装配时的结构逻辑与实际产品一致，不会出现装配关系错误的问题。
