带拐角机械电缆夹连接器结构设计

　　在工业电气布线、设备内部线缆转接的实际作业场景中，经常会遇到线缆需要90度拐角转向的安装需求，常规直式连接器无法适配这类受限空间的走线要求，强行弯折线缆还会造成线芯损伤、屏蔽层断裂、长期使用后接触不良等问题，这款带拐角结构的机械电缆夹连接器，正是针对这类布线痛点完成的结构设计。从实际使用场景来看，这类弯角连接器广泛应用在伺服电机接线端、工业控制柜内部走线、传感器线缆转接、车载电气系统布线等空间局促、线缆需要转向的位置，能够在完成多芯线缆电气连接的同时，通过自身的弯角壳体结构引导线缆自然转向，避免线缆出现小于允许弯曲半径的硬弯折，同时配套的机械电缆夹结构可以牢牢固定线缆外护套，承受线缆拉扯、振动工况下的外力，

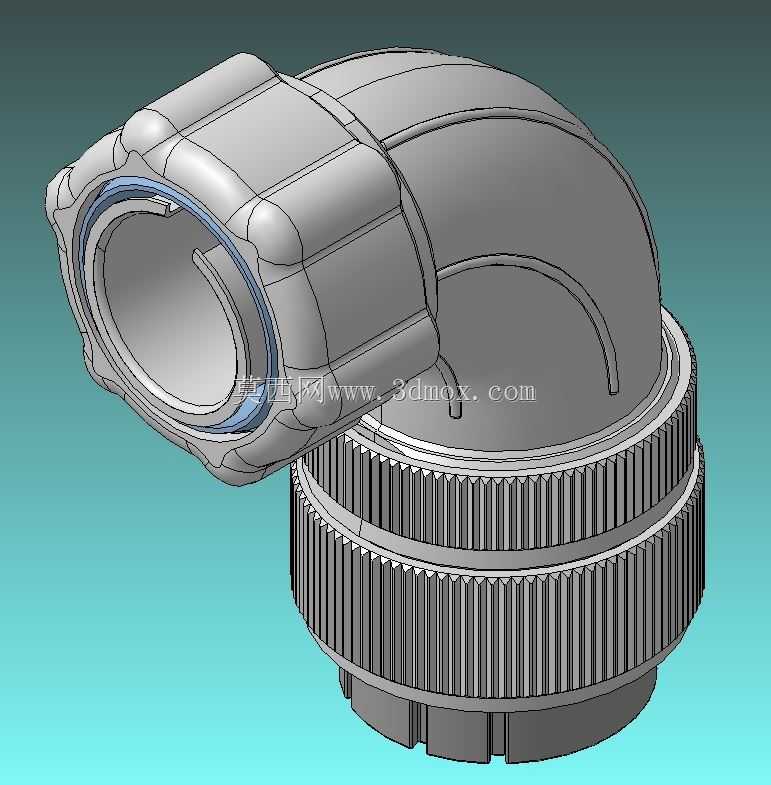

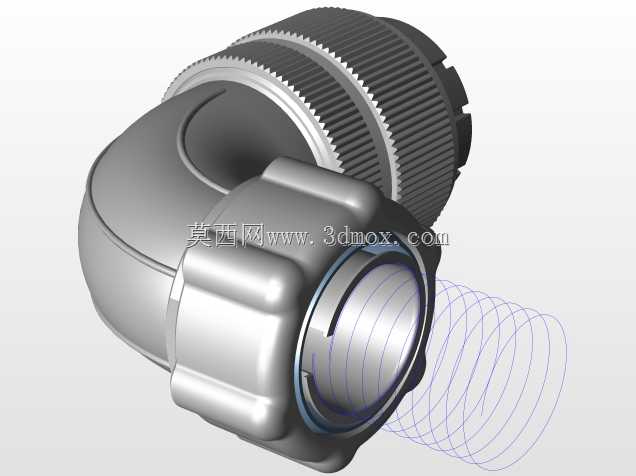

　　避免外力直接作用在内部接触插针上，保障连接可靠性。从产品功能特性来看，这款连接器采用弯角式壳体结构，内部集成多组平行布置的接触插针，插针与线缆端的压接位置预留足够的爬电距离与电气间隙，满足常规低压电气信号、小功率动力传输的绝缘要求；壳体外侧设计有滚花纹理的连接锁紧结构，能够和适配的对接端实现快速旋接锁紧，不需要额外工具即可完成插拔操作，同时锁紧结构可以提供足够的防松脱力，在设备振动工况下不会出现松脱断开的问题。在设计思路层面，这款连接器的结构设计优先考虑安装空间的适配性，将弯角的曲率半径设置在常规多芯控制电缆允许弯曲半径的1.2倍以上，线缆装入后顺着壳体内腔的弧形导向自然弯曲，不会出现局部应力集中的问题；

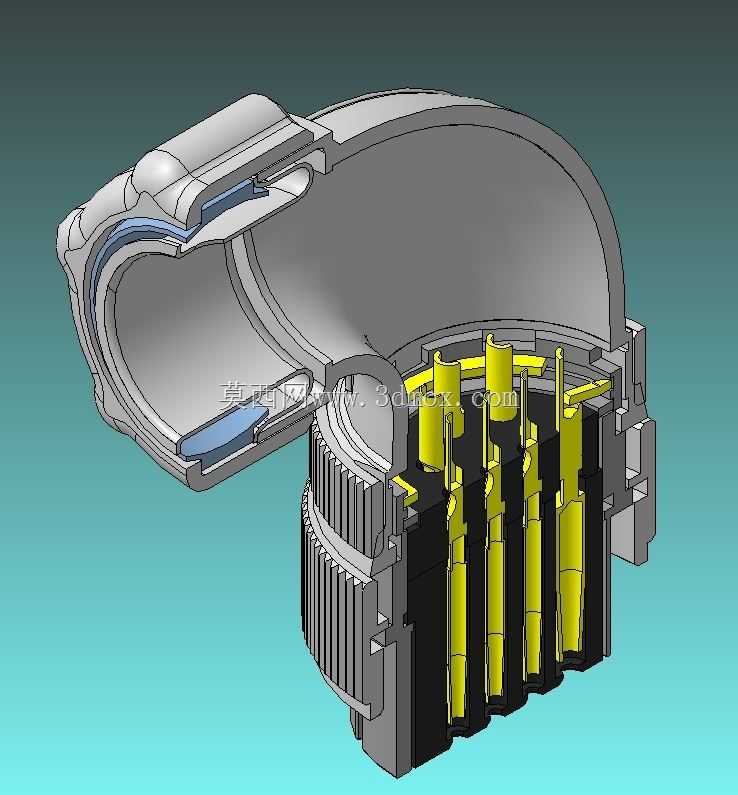

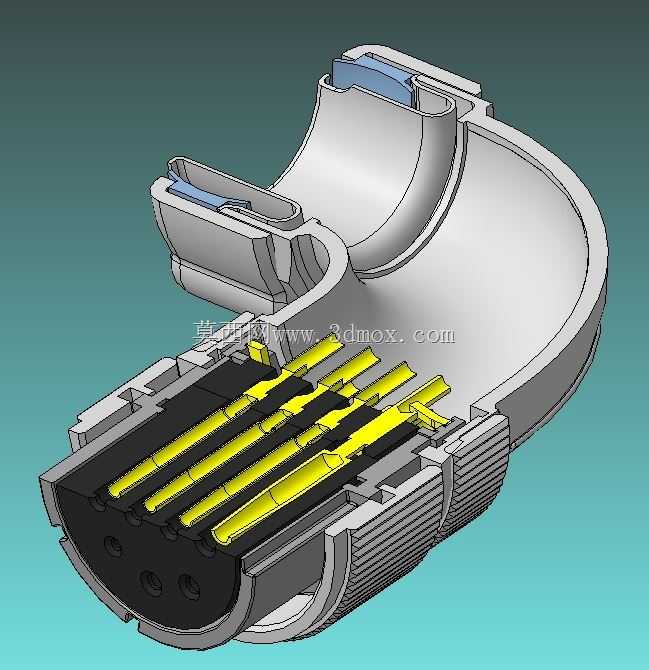

　　内部的插针组件采用模块化装配设计，插针固定在绝缘基座上，绝缘基座和壳体之间设置定位卡扣，装配时可以直接将预装了插针的绝缘基座推入壳体内腔，通过卡扣完成轴向定位，不需要额外的紧固件固定，提升装配效率；电缆夹部分采用分体式压合结构，两个对称的夹片内侧设计有防滑齿纹，拧紧夹片的固定螺丝后，齿纹会卡入线缆外护套的表层，既可以固定线缆的轴向位置，承受规定范围内的线缆拉拽力，也可以避免线缆在夹片位置出现周向转动，防止内部线芯因为扭转出现断裂。从外形尺寸与安装边界来看，这款弯角连接器的对接端外径适配常规工业圆形连接器的安装开孔尺寸，弯角部分的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，在密集布线的控制柜内安装时不会刮伤相邻的线缆；

　　电缆夹端的夹持范围覆盖常规4-8mm外径的多芯控制电缆，能够适配不同线径的线缆使用，不需要更换夹片结构；整体安装后，从对接端面到电缆夹尾部的轴向尺寸比同规格直式连接器加弯头转接的组合尺寸缩短30%左右，能够有效节省安装空间，在设备侧壁、电机接线盒这类轴向空间不足的位置也能顺利完成安装。在结构细节处理上，壳体的分模面设置在弯角的侧面位置，注塑成型后不会在内部走线的弧形面上留下合模缝飞边，避免穿线时飞边刮伤线缆护套；内部绝缘基座的插针孔位做了导向倒角，插针压接线缆后插入基座时可以顺利对位，不会出现插针弯折的问题；电缆夹和壳体的连接位置设置有密封槽，可以根据使用需求加装密封圈，满足一般防护等级的使用要求，在有少量溅水、粉尘的工况下也能可靠使用。
