方形法兰顶起式电缆连接器结构设计

　　这款带方形法兰顶起结构的电缆连接器，主要面向工业控制柜内部走线、户外机电设备外接电源、移动作业设备的线缆接驳场景设计，在机床电控回路、工程车辆车载电气系统、自动化生产线分线模块中都能适配使用。区别于常规直插式连接器的插拔受力方式，这款结构自带的顶起装置，能在拆卸连接器时通过旋动前端的锁止拨杆，借助杠杆力平稳将公母插芯分离，避免现场运维时硬拽线缆拉扯线芯、或是用螺丝刀硬撬法兰面破坏安装密封结构的问题，尤其适合安装空间局促、运维人员无法双手发力拔插的柜内安装场景。

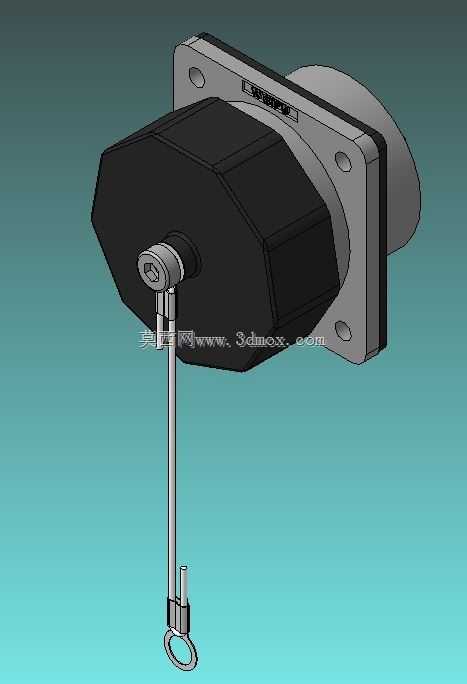

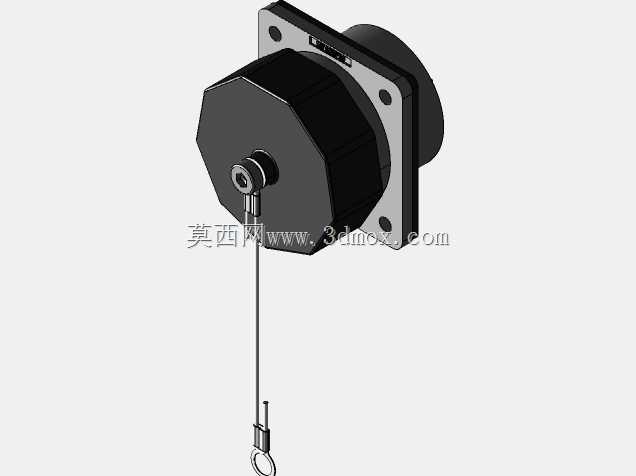

　　从结构设计逻辑来看，主体外壳采用多边形切边的注塑包覆结构，相比圆形外壳，多边形的切面能在安装时提供扳手卡位，拧紧法兰固定螺母时不会出现外壳跟转的问题，也能避免圆形外壳在多组连接器并排安装时出现的滚转错位。前端的方形法兰安装边预留了四个对称的沉头安装孔，安装时可以直接从设备面板外侧穿入螺丝固定，法兰背面预留了密封胶圈的嵌装槽，能满足IP65级别的面板安装防护要求，适配户外设备、有切削液飞溅的机加工设备的安装需求。顶起机构的拨杆采用偏心凸轮结构，旋动拨杆时凸轮面会顶触对接端的固定基准面，平稳施加轴向分离力，不会出现偏载掰弯插针的问题，拨杆末端带挂环结构，运维时可以挂装防丢绳，避免小型拨杆零件在高空设备、井下设备运维时掉落遗失。

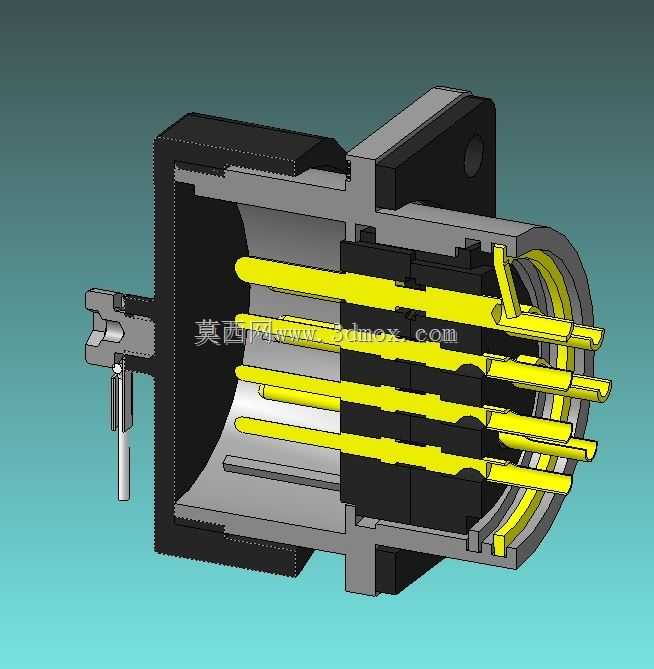

　　安装边界方面，方形法兰的边长适配常规工业连接器的标准开孔尺寸，法兰厚度控制在6mm以内，不会在面板外侧突出过多影响设备外观，主体外壳的最大外径控制在70mm范围内，多组连接器并排安装时的中心距可以控制在80mm，不会出现相邻连接器扳手空间干涉的问题。尾部的电缆锁紧结构采用锥面抱紧式设计，适配外径8-12mm的多芯控制电缆，拧紧锁紧螺母时锥面会均匀挤压橡胶密封圈，既能固定电缆避免拉扯时线芯松脱，也能实现尾部的线缆进线密封。内部插芯的固定结构采用卡槽式定位，公母插芯对接时的导向键槽设置在插芯侧面，能避免插错针位的问题，插芯的接触件采用铜质镀银工艺，满足大电流控制回路的载流要求，接触电阻稳定，长时间通电运行不会出现接头发热的问题。

　　在实际选型适配时，这款结构可以兼容同规格的多芯信号插芯、电源插芯更换，不需要更换外壳与法兰安装结构，就能适配不同的接线需求，降低设备生产时的备件种类。顶起机构的受力行程经过校核，拨杆旋转90度即可实现完全分离，分离行程控制在5mm，刚好能让公母插芯的接触件完全脱开，不会因为行程过大导致内部接线拉扯受力。外壳的多边形切边还预留了标识粘贴的平面，现场布线时可以直接在平面上粘贴回路标识标签，不会像圆形外壳那样出现标签卷曲脱落的问题。法兰安装孔的沉头深度适配M4规格的沉头螺丝，安装后螺丝头不会突出法兰表面，避免外接线缆剐蹭螺丝头造成绝缘层破损。
