鼠标外壳注塑模具分模结构设计

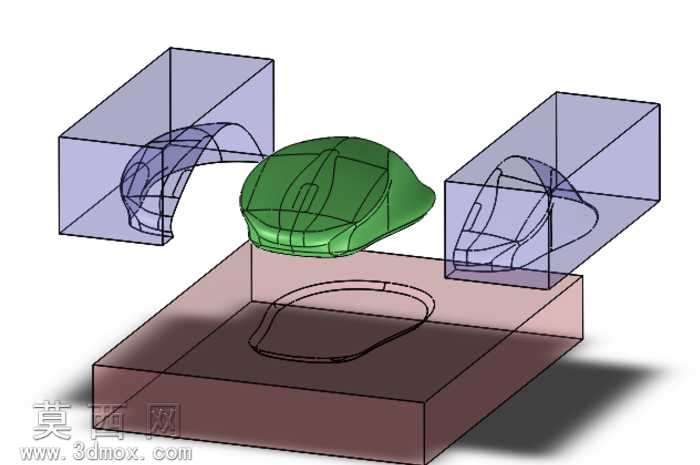

本次设计围绕鼠标外壳的塑料注塑成型需求开展三维结构设计，首先导入参考鼠标的外形三维数据，在建模环境中对产品曲面进行逐一检查，识别原始曲面存在的微小破面与曲率突变区域，针对无法直接适配模具分模要求的曲面段进行重构修复，确保产品外表面的顺滑度满足注塑成型的外观质量要求，同时对产品的内表面空心结构进行壁厚校验，确认整体壁厚均匀性符合注塑工艺的填充要求，避免出现局部壁厚差过大导致的缩痕、填充不足等成型缺陷。在分模环节，依托建模环境的模具工具功能自动识别产品的分型线位置，结合鼠标外壳的曲面走向对自动识别的分型线进行逐段调整，将分型线设置在产品外观的非可见边缘区域，避免合模痕迹影响产品的外观质感；基于调整完成的分型线生成分型面，对分型面的延伸段进行拉伸、缝合处理，确保分型面能够完整分割模仁坯料，不存在缝隙、重叠等会导致分模失败的问题。完成分型面构建后，分别生成模具的前模型腔、后模型芯结构，同时结合鼠标外壳的内凹倒扣结构，规划侧向抽芯的滑块结构，将对应区域的成型特征拆分到两侧滑块零件上，保证开模过程中滑块能够顺利脱离产品倒扣区域，不会出现顶出卡滞、产品拉伤的问题。在材质与渲染表现上，对模仁、滑块等模具钢材质零件赋予金属磨砂质感，调整金属材质的反光度与粗糙度参数还原模具钢的真实质感，对鼠标外壳产品部分赋予亮面绿色塑料材质，添加轻微的环境反射效果突出产品曲面的顺滑弧度，通过不同材质的区分清晰展现模具各部件的装配关系与成型逻辑。整个设计过程以实践验证为核心，针对初次分模过程中出现的曲面贴合度不足、分型面穿模等问题进行了七轮迭代调整，逐一修正存在问题的曲面段，确保最终的模具结构能够完整包覆产品外形，合模后形成封闭的注塑填充腔体，为后续的模流分析、模具加工提供可靠的三维结构基础，也为同类曲面类电子产品外壳的注塑模具分模设计提供了可参考的实践思路。
