适配小型移动设备的定制化主板结构设计

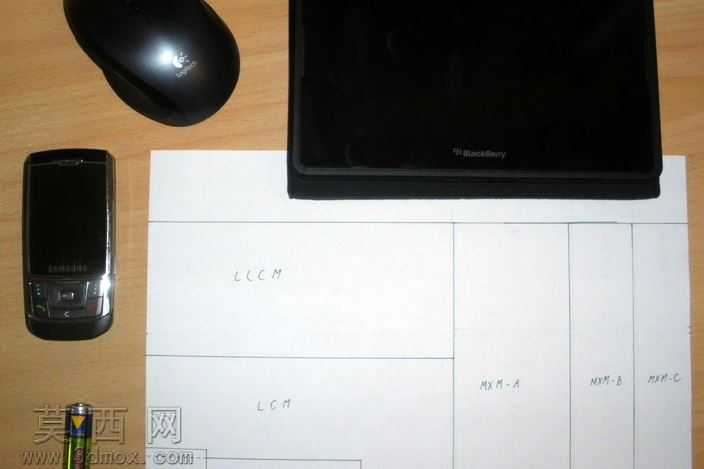

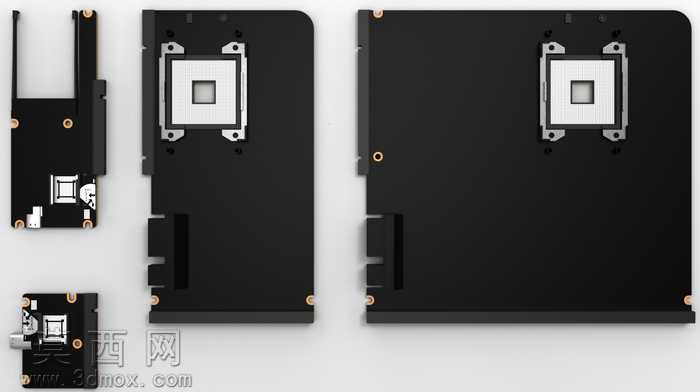

本设计为适配小型移动类电子设备的定制化主板结构，整体建模过程围绕不同尺寸设备的适配需求展开，针对手机、小型数码相机、HDMI软件狗这类33x50mm尺寸区间的微型设备，以及平板电脑、手簿笔记本、多媒体箱体这类45x115mm尺寸区间的中型便携设备，分别规划了对应的主板布局形态。建模时参考了标准ATX主板的核心功能模块排布逻辑，但完全摒弃了台式机主板的大尺寸冗余设计，将核心处理器安装位、接口插槽、固定孔位进行了紧凑化整合。渲染阶段采用哑光黑作为PCB基板的基础材质，处理器固定支架区域使用金属银灰质感的材质做区分，精准还原了金属固定弹片、铜质定位螺柱的细节质感，每个固定孔位都做了沉台结构处理，保证安装时螺丝不会突出主板表面影响设备内部堆叠。结构设计上针对不同尺寸的主板版本，预留了对应外设接口的开槽位置，微型版本主板在侧边预留了射频模块、存储模块的焊接位，中型版本主板则额外规划了扩展插槽的安装空间，所有版本的处理器安装位都保留了统一的扣具固定结构，可兼容同规格的散热模块安装。设计思路上打破了传统主板按台式机硬件规格划分的固化思维，以设备内部实际可用空间为核心约束，在保证核心硬件安装空间、电路走线合理间距的前提下，最大化压缩主板的非必要占用面积，同时统一核心部件的安装孔位间距，让同一款散热扣具可以适配不同尺寸的定制主板，降低小型设备的配件适配成本。建模过程中对主板边缘的卡扣位、侧边开槽的公差都做了精细化校准，保证主板可以顺利嵌入对应设备的壳体内部，不会出现结构干涉问题，整体模型完整呈现了从微型便携设备到中型移动终端的定制主板结构细节，可作为小型电子设备硬件结构设计的参考方案。
