12V40A直插式通用继电器结构设计

　　在低压电控系统的设计选型环节，这类直插式通用继电器是极为常见的控制元件，日常接触最多的场景覆盖了工业控制柜的信号转接、小型机电设备的负载通断、车载电控回路的电流切换，甚至民用家电的功率控制模块里都能见到同结构产品的身影。不同于大电流接触器的强电分断定位，这类40A额定载流的12V线圈继电器，核心作用是用小功率控制信号驱动触点完成大功率回路的通断，实现控制回路与负载回路的电气隔离，避免前端控制板的弱电元件直接承受负载侧的大电流冲击，同时也能通过多组触点的同步动作，实现单路信号对多路负载的同步控制。

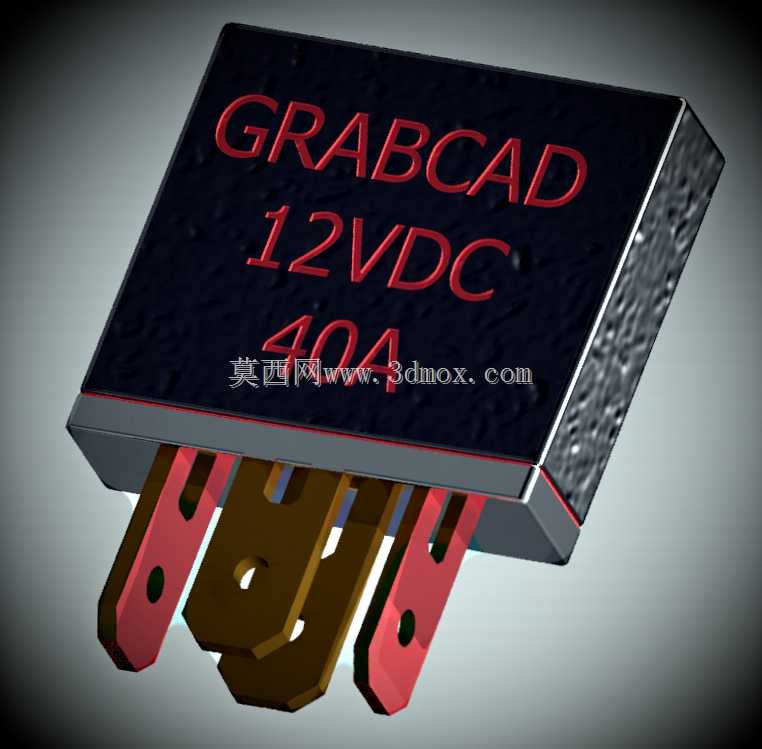

　　从实际使用的角度看，这款继电器的设计完全贴合量产通用件的工程逻辑，外壳采用阻燃工程塑料塑封成型，表面做了细微的磨砂纹理处理，既可以提升外壳的耐摩擦性能，也能避免生产组装过程中表面划痕过于明显影响成品外观。外壳顶面直接模印了核心参数标识，不需要额外粘贴标签，避免长期使用后标签脱落导致参数辨识困难，标识区域做了轻微的凹陷处理，即便多个继电器堆叠存放也不会磨损顶面的参数字样。引脚部分采用了镀锡铜质插片结构，不同回路的引脚做了差异化的宽度区分，其中主回路的载流插片厚度更大、宽度更宽，能够承载40A额定电流下的长期温升要求，控制线圈的引脚尺寸相对窄小，从物理结构上就避免了生产插装过程中引脚错插的问题，插片上预留的固定圆孔，既可以在PCB插装后配合波峰焊提升焊接强度，也可以适配快插式接线端子的锁止结构，防止设备运行过程中受振动影响出现接线松脱。

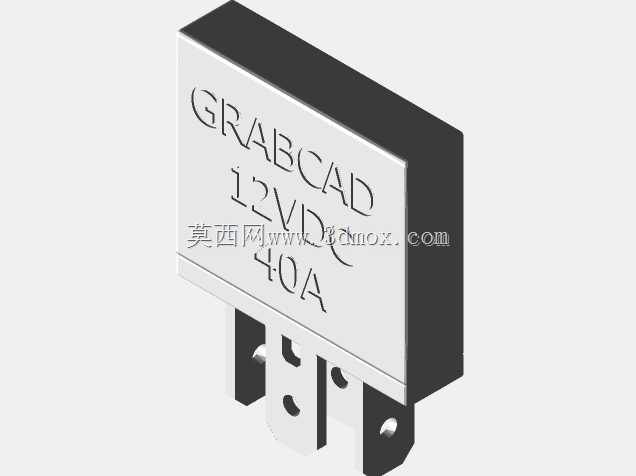

　　做三维建模的时候，这类元件的尺寸边界是必须严格卡准的，首先是本体的长宽高尺寸要完全匹配行业通用的安装位，引脚的间距要符合PCB设计的标准孔位坐标，不能出现模型尺寸和实际物料偏差导致的PCB开孔错位、外壳和周边元件干涉的问题。建模过程中要注意外壳的分模线位置，实际产品的分模线在外壳侧面的中部分界处，模型里要还原这个结构细节，不能把上下外壳做成一体化的结构，否则做装配干涉检查的时候会忽略分模线凸起带来的尺寸增量。引脚的折弯角度也要完全还原实物的成型角度，很多新手建模的时候容易把引脚做成垂直于本体底面的直片，实际量产的继电器引脚为了适配插装时的导向需求，插片端部会做轻微的倒角，根部和本体衔接的位置会做台阶限位，插装到PCB上的时候台阶会抵在PCB表面，控制插件的插入深度，避免引脚插接过深顶到继电器内部的触点结构。

　　从功能特性上看，12V线圈电压的版本可以直接适配绝大多数低压工控板、车载电控系统的控制输出电压，不需要额外增加电压转换模块，40A的触点载流能力可以覆盖大部分中小功率直流负载的通断需求，比如直流电机的正反转控制、加热模块的电源通断、照明回路的开关控制都可以直接选用这款继电器，不需要额外扩容。塑封的外壳结构可以阻挡日常使用中的灰尘、飞溅的液体侵入内部触点结构，提升元件在复杂工况下的使用寿命，外壳和底座的衔接处做了卡扣结构配合密封胶填充，不需要额外打螺丝就可以实现上下壳的牢固固定，生产组装效率更高。

　　在设备布局设计的时候，这类继电器的安装周边需要预留足够的散热空间，因为触点带载分断的时候会产生一定的温升，尤其是长期满负载运行的工况下，多个继电器并排安装的时候要保留适当的间隙，避免热量堆积加速线圈绝缘层老化。建模的时候还要注意引脚的伸出长度，要匹配常用PCB板的厚度以及波峰焊的焊锡爬升高度，引脚伸出PCB底面的长度要控制在合理范围，过长容易导致焊接后焊锡堆积桥接，过短则会导致焊接强度不足，受振动后容易出现虚焊脱落。另外，继电器本体的顶面要预留足够的标识读取空间，不能被周边的线槽、固定支架遮挡，方便后期设备维护的时候快速辨识元件参数，排查回路故障。
