RFI401保护继电器结构三维设计

　　在低压配电系统的终端保护回路里，RFI401保护继电器是承担线路故障检测、回路通断控制的核心元件，常被安装在低压进线柜、电容补偿柜、电机控制回路的二次侧，对接断路器、接触器的控制线圈，当回路出现过载、短路、剩余电流超标等故障时，能在毫秒级时间内输出动作信号，切断故障回路，避免故障范围扩大，保护后端用电设备与线路安全。这类继电器的应用场景覆盖工业厂房配电、商业建筑供配电、小型加工设备电控系统等多个领域，不同安装场景对继电器的安装尺寸、接线位置、操作界面布局都有明确的适配要求，三维建模阶段需要充分考虑这些现场约束，避免出现安装干涉、接线操作空间不足的问题。

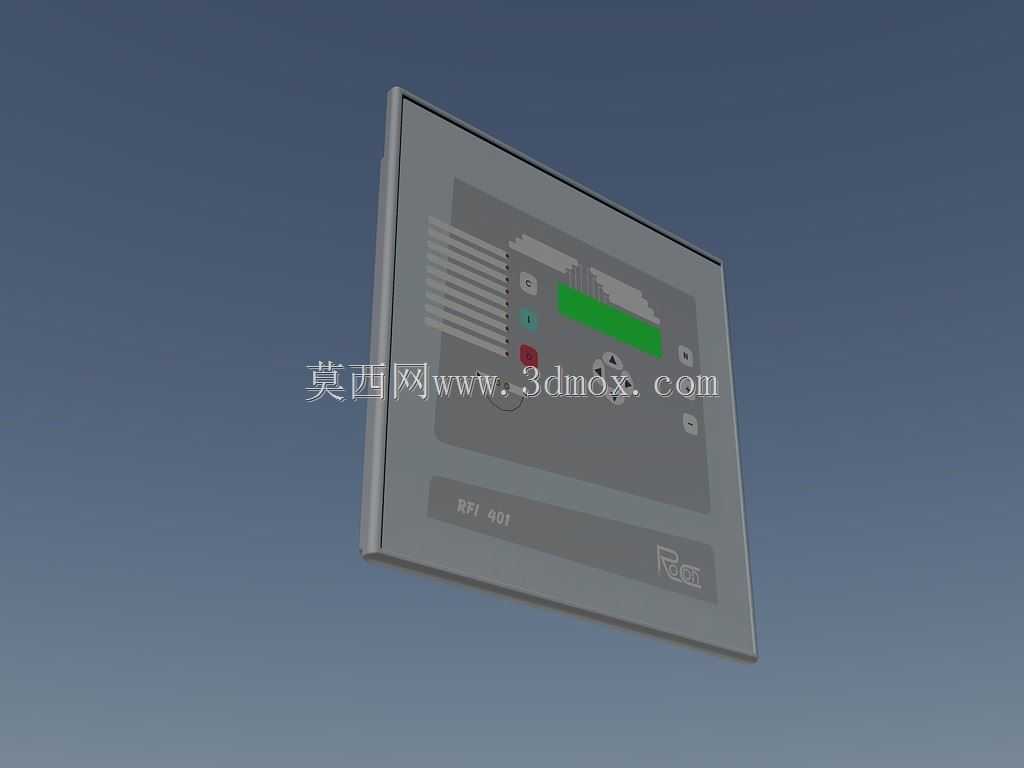

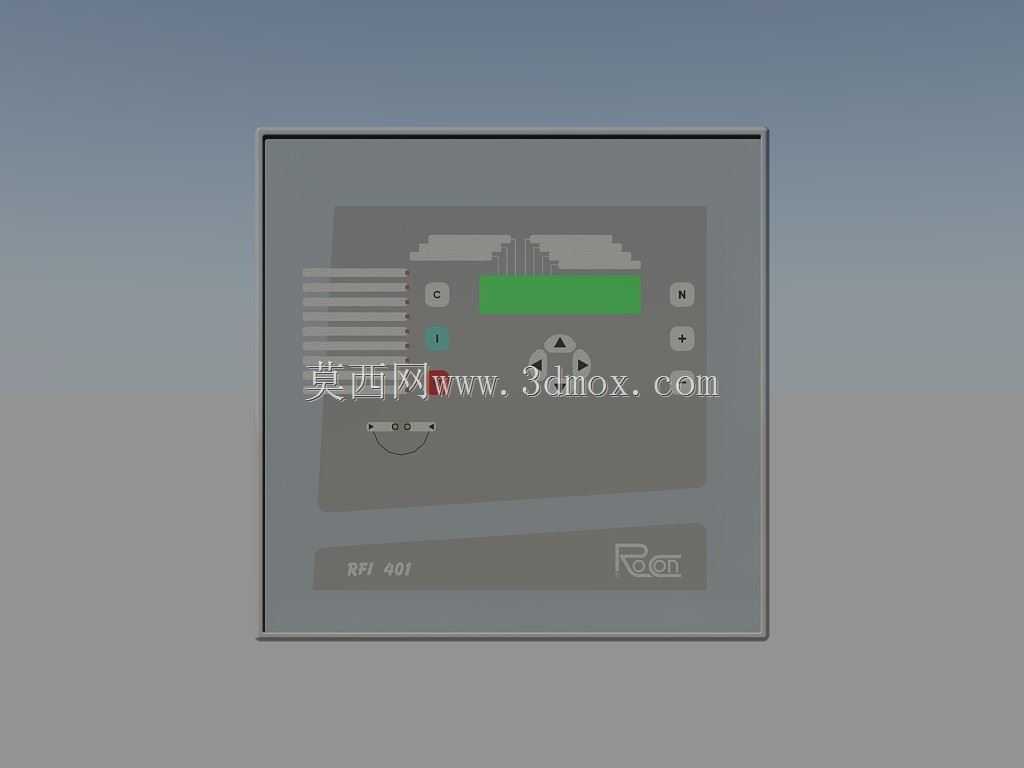

　　从结构设计来看，这款RFI401保护继电器采用面板嵌入式安装结构，主体外壳为阻燃工程塑料材质，正面操作面板与后部接线腔体做了分隔设计，正面区域预留了状态指示灯、动作复位按键、参数调节拨码的安装位，不同功能的操作元件做了区域划分，绿色标识对应正常运行状态指示，红色标识对应故障动作指示，操作按键的凸起高度符合低压电器操作的人机工程要求，操作人员在柜前无需额外工具就能完成复位、参数查看的操作。面板表面做了细磨砂纹理处理，既可以避免日常使用中留下划痕，也能减少强光环境下的反光，方便运维人员快速识别设备运行状态。

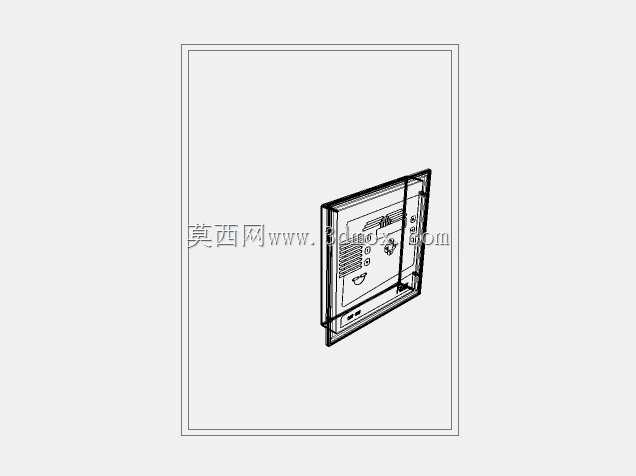

　　建模过程中，首先确定的是继电器的安装边界尺寸，这类嵌入式安装的继电器，面板的外露尺寸要适配标准配电柜的仪表安装开孔，后部腔体的进深尺寸需要匹配常规低压柜的二次腔深度，接线端子的排布位置要预留足够的接线弯曲半径，避免二次线弯折过度导致绝缘层破损。接线端子采用螺钉压接结构，每个端子的压线范围适配1.5-2.5平方毫米的多股铜芯控制线，端子之间做了绝缘隔筋设计，防止不同回路接线之间出现短接风险。外壳的拼接结构采用卡扣加定位柱的组合方式，既可以保证生产装配时的效率，也能在后期运维时方便拆开外壳检查内部元件，同时接缝处做了错位挡边设计，能够阻挡日常环境中的灰尘落入设备内部，提升设备在工业环境下的运行可靠性。

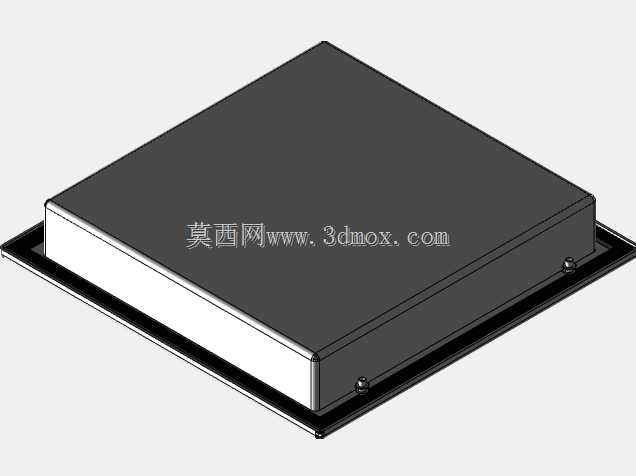

　　从功能实现的结构匹配来看，继电器内部的电磁动作机构、电流检测模块、信号输出触点的排布都做了分层设计，检测模块靠近进线接线端，减少大电流走线对内部弱电信号的干扰，电磁动作机构布置在腔体中部，保证动作时的力传递路径最短，减少机械卡滞的概率，输出触点靠近出线接线端，缩短输出回路的走线长度。外壳的散热槽设计在腔体的上下两侧，利用空气自然对流带走内部元件工作时产生的热量，散热槽的开孔尺寸做了控制，既保证通风散热效果，也能防止较大的异物落入设备内部造成短路。

　　在安装结构的细节处理上，继电器两侧设计了弹性卡扣结构，安装时只需要将继电器推入柜体对应的安装开孔，卡扣就会自动卡在开孔背板上，不需要额外的固定螺丝，能够大幅提升现场安装的效率，卡扣的弹性行程适配1.5-2.5毫米厚度的柜板，覆盖了市面上绝大多数低压配电柜的面板厚度范围。面板与柜体接触的位置设计了一圈密封胶条安装槽，安装后胶条可以填充面板与柜板之间的缝隙，避免柜内的灰尘、潮气从安装缝隙处溢出或者进入，同时也能减少设备运行时的振动传递，降低共振产生的噪音。

　　对于三维建模从业者来说，这类低压电器元件的建模不能只做外观的曲面还原，更要结合实际安装使用的需求，还原所有的安装配合尺寸、操作空间边界、接线位置的预留尺寸，因为这类模型很多时候会被用于整个配电柜的装配仿真、布线模拟，如果模型的安装尺寸存在偏差，后续做整柜装配检查时就会出现干涉问题，无法为实际生产提供准确的参考。建模时需要注意不同操作元件的颜色区分要符合工业电气元件的配色规范，状态指示区域的透光部分要做材质区分，还原实际产品的视觉效果，同时外壳的壁厚、卡扣的厚度、加强筋的排布都要符合塑料件的注塑工艺要求，避免出现壁厚不均导致的注塑缺陷，保证模型对应的结构具备实际生产的可行性。
