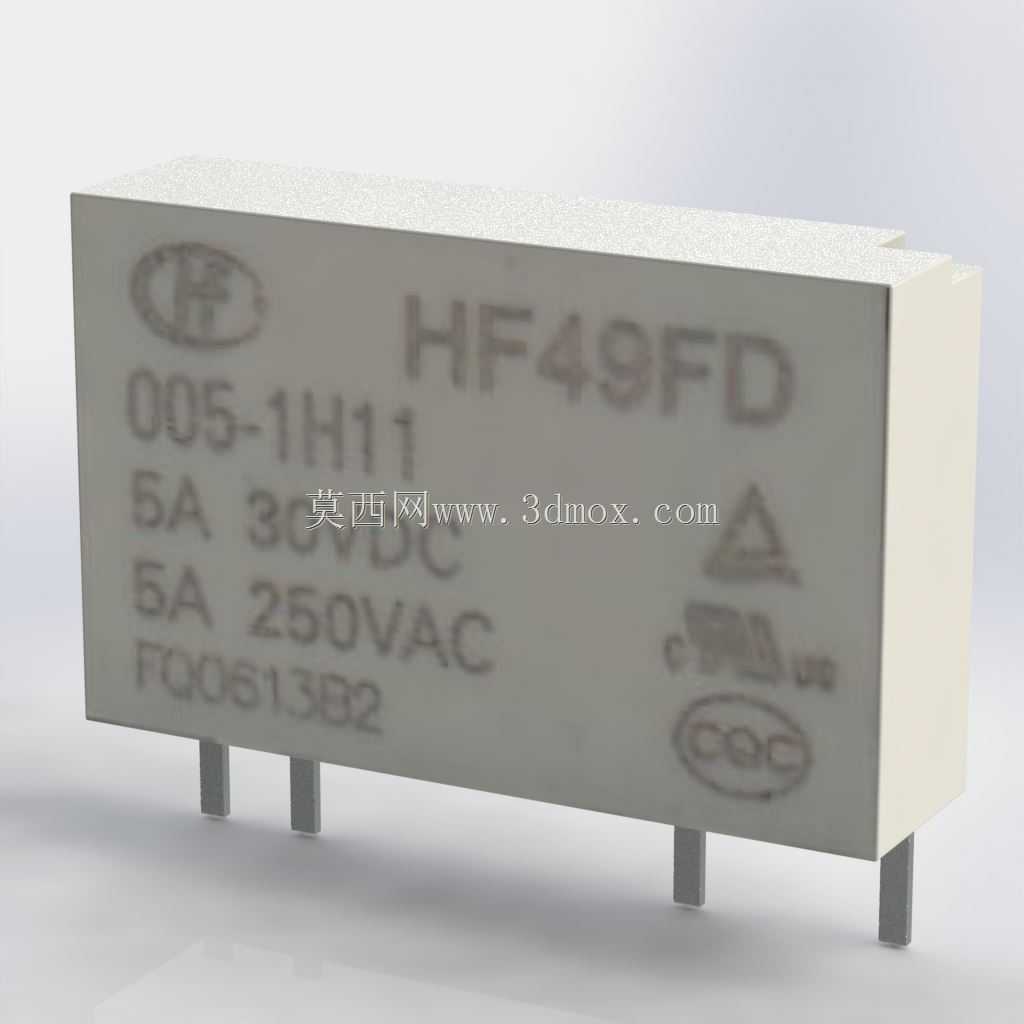

宏发HF49FD微型5A纤细继电器三维结构

　　在低压控制回路的设计选型中，这类直插式微型继电器是工控板卡、小型家电控制板、智能家居模组里最常见的通断执行元件之一，很多刚接触结构设计的工程师容易忽略这类小元件的安装边界，导致PCB打样后出现元件干涉、插装高度超差、引脚对位偏移的问题，这个三维结构刚好能解决选型阶段的空间校核痛点。从实际应用场景来看，这款5A载流能力的纤细型继电器，常被用在空间受限的控制板上，比如智能插座的内部回路通断、小型PLC的输出点位扩展、门禁系统的电锁控制、小家电的功率回路切换，它不需要太大的安装空间，直插引脚的设计适配常规波峰焊工艺，能直接在标准PCB焊盘上完成焊接，不需要额外的固定结构。从功能特性上看，这款继电器属于电磁式继电器，

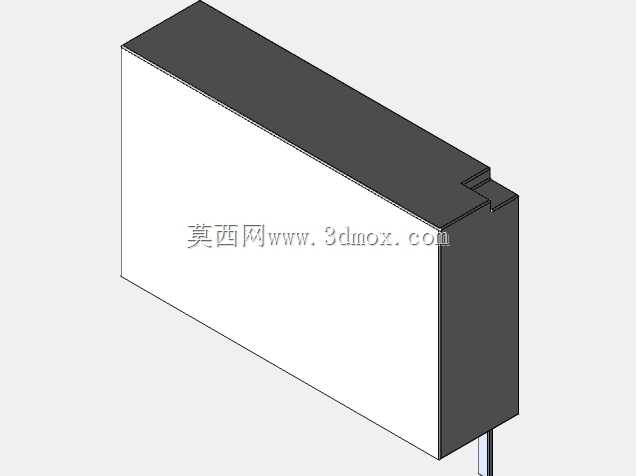

　　靠线圈得电产生的电磁吸力带动衔铁动作，实现触点的通断切换，触点侧支持5A 30VDC直流回路通断，也能承载5A 250VAC的交流负载，能覆盖绝大多数小功率控制场景的通断需求，外壳上标注的认证标识也说明它满足常规电器的安规要求，在民用、工控类低压设备里都能适配。做这个三维结构的时候，首先要还原的是它的纤细外形轮廓，整体外壳为长方体阻燃塑壳，外壳表面的丝印标识位置、引脚的伸出长度、引脚间距都要和实物完全对齐，因为很多工程师在做PCB布局的时候，需要把继电器模型导入到PCB设计软件里，核对焊盘位置和周边元件的安全距离，比如继电器周边如果布置了电解电容、接线端子这类高度较高的元件，必须预留足够的电气间隙和安装空间，避免焊接后元件互相顶住。安装边界的校核是这类小元件建模的核心，首先是引脚的尺寸：四个直插引脚的直径、引脚之间的横向与纵向间距，必须完全匹配 datasheet 里的焊盘设计要求，引脚伸出塑壳底部的长度要考虑波峰焊时的吃锡深度，不能过长导致焊盘连锡，也不能过短导致焊接强度不足。然后是塑壳的外形尺寸，整体的长度、宽度、高度都要精准还原，尤其是塑壳侧面的脱模斜度、顶部的细微凸起，这些细节在做设备内部结构堆叠的时候很关键，比如控制板安装到设备外壳内部时，继电器顶部和设备内壳之间的间隙如果留得不够，就会出现装配顶壳的问题，很多小批量试产的产品都出过这类低级问题，就是因为选型阶段只看了参数表的尺寸，没有用三维模型做实际的空间堆叠校核。另外，

　　建模的时候还要注意塑壳底部和PCB表面的安装间隙，继电器塑壳底部不是完全贴平PCB的，引脚根部有一小段凸起，会把塑壳垫起一定高度，这个间隙要考虑到PCB表面的阻焊层厚度、焊锡的厚度，避免建模时把塑壳底部和PCB设为零间隙，导致实际焊接时塑壳被焊锡顶起，出现引脚虚焊的问题。从设计思路上来说，这类通用电子元件的三维模型不需要做内部的线圈、衔铁结构，因为结构工程师选型的时候只需要外部的安装尺寸、外形轮廓，内部结构不影响布局校核，所以建模的时候优先保证外部尺寸的准确性，把外壳的轮廓、引脚的位置、丝印的位置做精准还原就足够使用，不需要过度细化内部结构增加模型的复杂度，反而影响布局时的软件运行流畅度。在实际的设备设计里，

　　这类继电器的布置还要考虑散热问题，虽然5A的载流能力不算大，但如果多个继电器密集布置在一块PCB上，触点带载时产生的热量会累积，建模的时候可以在继电器周边预留出一定的通风间隙，不要把其他发热元件紧贴继电器布置，避免长期工作时塑壳受热变形，影响触点的接触可靠性。另外，引脚的受力方向也要在建模时考虑到，直插式元件的引脚能承受的弯折力有限，在做结构设计的时候，不要在继电器周边布置会挤压引脚的结构件，也不要让线束的拉力直接作用在继电器引脚上，避免引脚变形导致接触不良。很多做小型智能硬件的工程师，在产品迭代的时候会把原来的大体积继电器换成这类纤细型的，就是为了压缩PCB的占用面积，让产品整体体积做的更小，这时候精准的三维模型就显得尤为重要，替换元件的时候直接把模型导入到原有装配里，就能快速核对安装空间是否足够，不需要等实物买回来再试装，能大幅缩短研发打样的周期。
