带金属屏蔽外壳的六通道高频天线开关

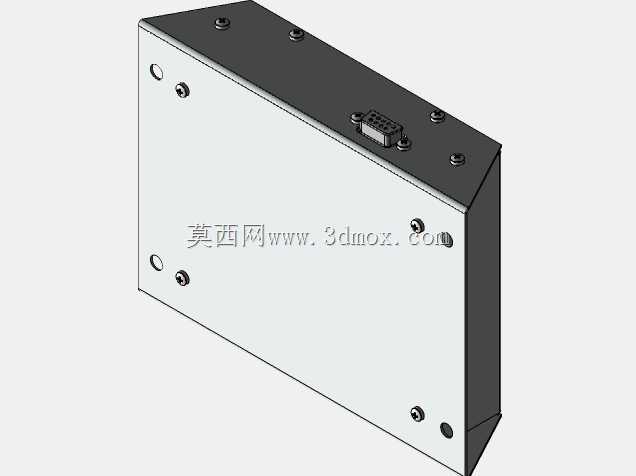

　　在射频测试、多天线通信系统、无线电收发设备的搭建场景里，这类集成金属外壳的天线开关是信号链路里的核心切换部件，主要负责在多路天线与单套收发信机之间完成通路切换，避免多套收发设备的重复部署，同时通过金属壳体的屏蔽效能降低外界电磁干扰对高频信号的影响。从结构设计来看，整体采用长方体封闭式金属壳体，上下壳体通过周圈分布的螺丝完成紧固，接缝处可预留导电衬垫安装槽位，进一步提升壳体的电磁密封性能，避免高频信号从装配缝隙处泄漏，同时隔绝外部工业环境里的电磁噪声串入信号通路。壳体侧面预留的多芯连接器接口，直接与内部高频继电器的控制引脚连通，外部控制信号通过该接口输入，即可驱动内部继电器完成不同天线通路的通断切换，

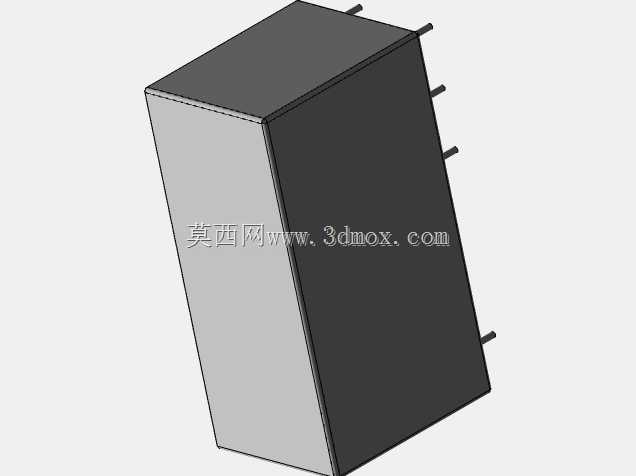

　　单台设备可支持1路收发端对接6路天线端的信号切换需求，覆盖多数中小规模多天线系统的切换需求。设计过程中优先考虑了安装边界的适配性，壳体底部预留的安装孔位可直接适配标准机柜安装板、设备舱内的安装螺柱，整体外形规整无突出结构，可在紧凑的设备舱内完成并排堆叠安装，相邻设备之间不会出现结构干涉。内部高频继电器的排布充分考虑了高频信号的走线阻抗匹配，信号通路走线长度做了等长处理，避免不同通路之间出现信号相位差，同时继电器与壳体之间预留足够的绝缘间隙，防止高压信号出现爬电风险。金属外壳除了电磁屏蔽作用外，还承担了散热与结构防护的功能，继电器工作过程中产生的热量可通过壳体直接向外传导，无需额外加装散热结构，

　　封闭式的壳体结构可阻挡日常使用过程中的灰尘、飞溅液体侵入内部，适配户外通信基站、车载通信系统、实验室测试台架等多类使用场景。在结构细节处理上，壳体的边角做了小圆弧倒角处理，避免安装维护过程中尖锐边角划伤操作人员，连接器接口周边做了凸台结构，可适配标准连接器防水垫圈，提升接口部位的防护等级。周圈分布的紧固螺丝采用统一规格，现场维护时无需准备多类拆装工具，降低运维的工具准备成本。内部继电器的固定采用绝缘支架与壳体连接，既保证继电器的固定强度，又避免继电器引脚与金属壳体直接接触造成短路。这类天线开关在实际使用中，可直接接入射频信号链路，无需额外加装屏蔽外壳，相比无外壳的裸开关模块，可直接集成到最终设备中，减少设备厂商二次结构设计的工作量，

　　缩短整机产品的开发周期。在进行三维建模时，所有安装孔位、连接器接口尺寸、壳体外形公差都按照通用射频设备的安装标准做了匹配，建模过程中还原了螺丝沉头结构、壳体接缝、连接器引脚排布等细节，结构工程师可直接基于该模型完成设备舱的布局设计、安装支架的适配设计，也可基于该结构调整通路数量、更换不同规格的高频继电器，衍生出适配不同通道数需求的同类开关产品。
