工业静电除尘设备三维结构设计方案

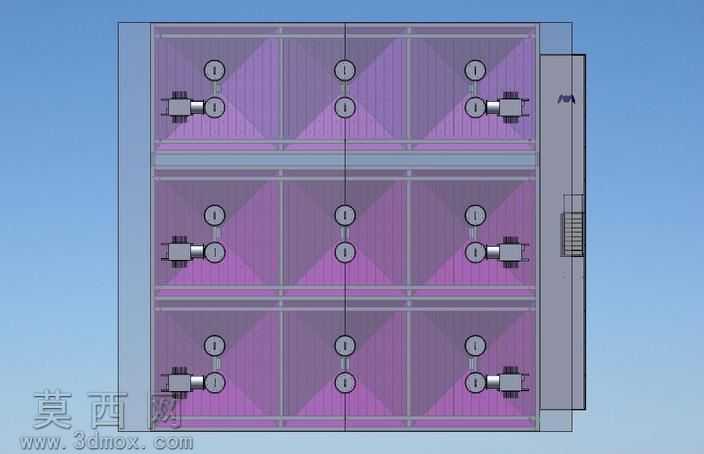

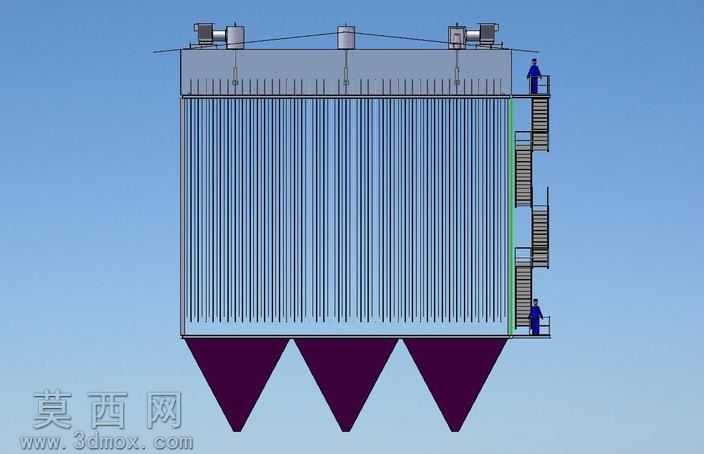

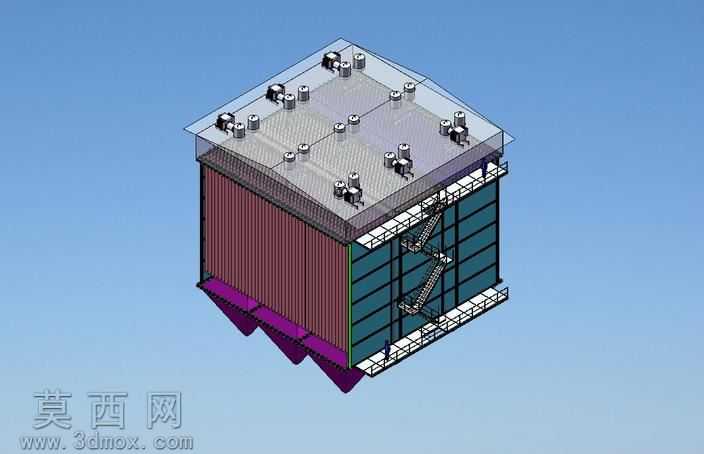

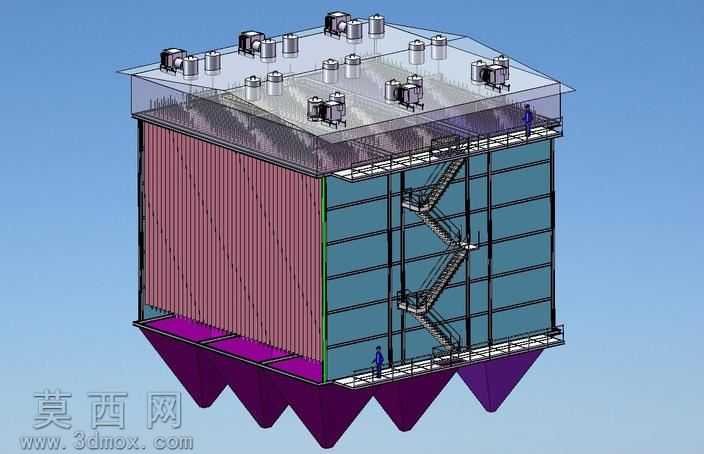

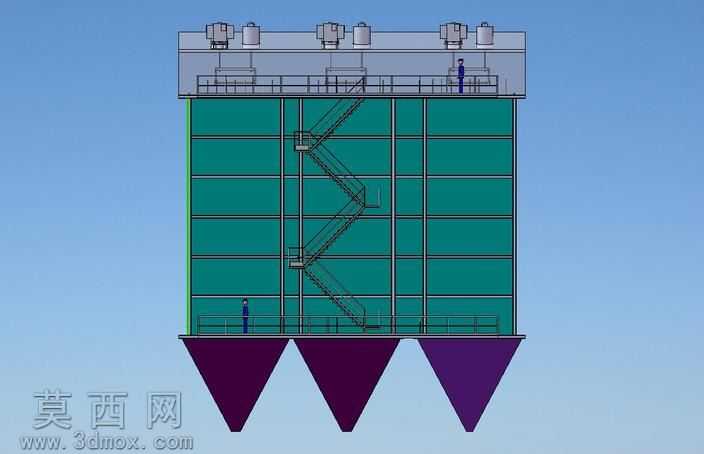

本作品为工业级电除尘器三维结构设计模型，整体采用模块化阵列式布局设计，通过三维建模软件完成全参数化结构搭建，模型完整还原了电除尘器的核心功能单元与配套结构。建模过程中首先依据静电除尘的工作原理规划整体腔体布局，将设备划分为进气均流段、电场除尘段、灰斗收集段三大核心功能区域，整体采用三行三列的电场单元阵列排布，每个独立电场单元都配置了独立的振打清灰机构，保证各单元可独立运行维护。模型材质分配贴合工业设备实际应用场景，设备外壳采用碳素钢材质做哑光防锈漆面处理，内部阴极线、阳极板采用导电性能优异的金属材质，灰斗部位采用耐磨钢材材质，侧面爬梯、检修平台采用防滑花纹钢板材质，渲染阶段通过调整环境光与材质反射参数，清晰区分不同功能部件的材质差异，便于直观识别设备结构。结构设计上充分考虑工业现场的安装与运维需求，每个电场单元侧面预留检修通道，顶部设置起吊点位，灰斗采用锥形收口设计便于粉尘集中收集排出，振打机构采用对称布局保证振打力均匀传递到极板表面，避免积灰影响除尘效率。整体建模过程严格遵循工业除尘设备的设计规范，各部件的装配关系完全符合实际生产装配逻辑，无干涉错位问题，可用于环保设备选型展示、结构原理教学、安装施工模拟等场景，清晰展现了静电除尘设备从烟气进入、粉尘荷电、极板吸附到振打清灰、粉尘收集的全流程结构支撑。
