X5型咖啡机内部电气组件结构设计

　　这套X5型咖啡机的内部电气组件结构，是面向商用饮品制备场景做的集成化设计，核心要解决的是小型饮品设备内部空间局促、强弱电布线易干扰、核心电控元件散热与检修便利性平衡的实际问题。日常在连锁咖啡店、便利店自助饮品区、办公室茶水间的商用咖啡机，每天要完成上百次的萃取、加热、出水控制，电气部分的稳定性直接决定设备的连续工作时长与故障间隔周期，这套结构在设计之初就把连续工况下的可靠性放在了首位。

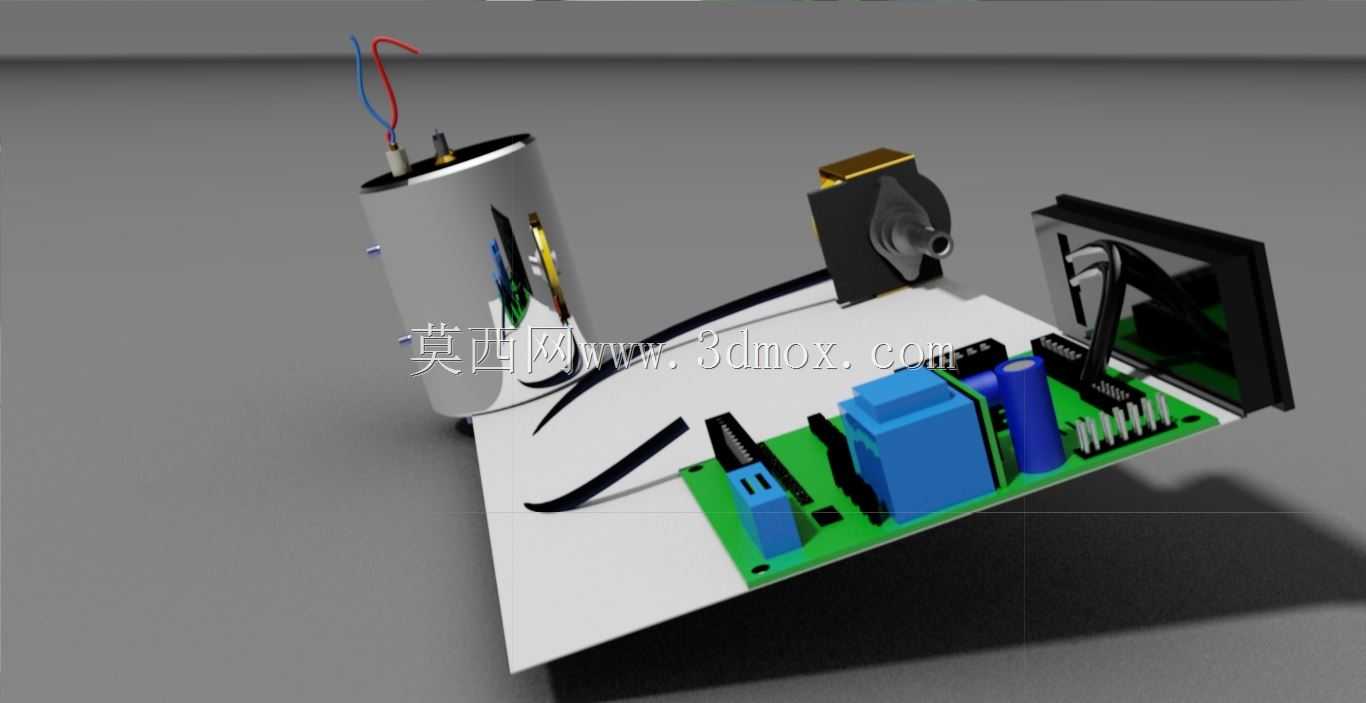

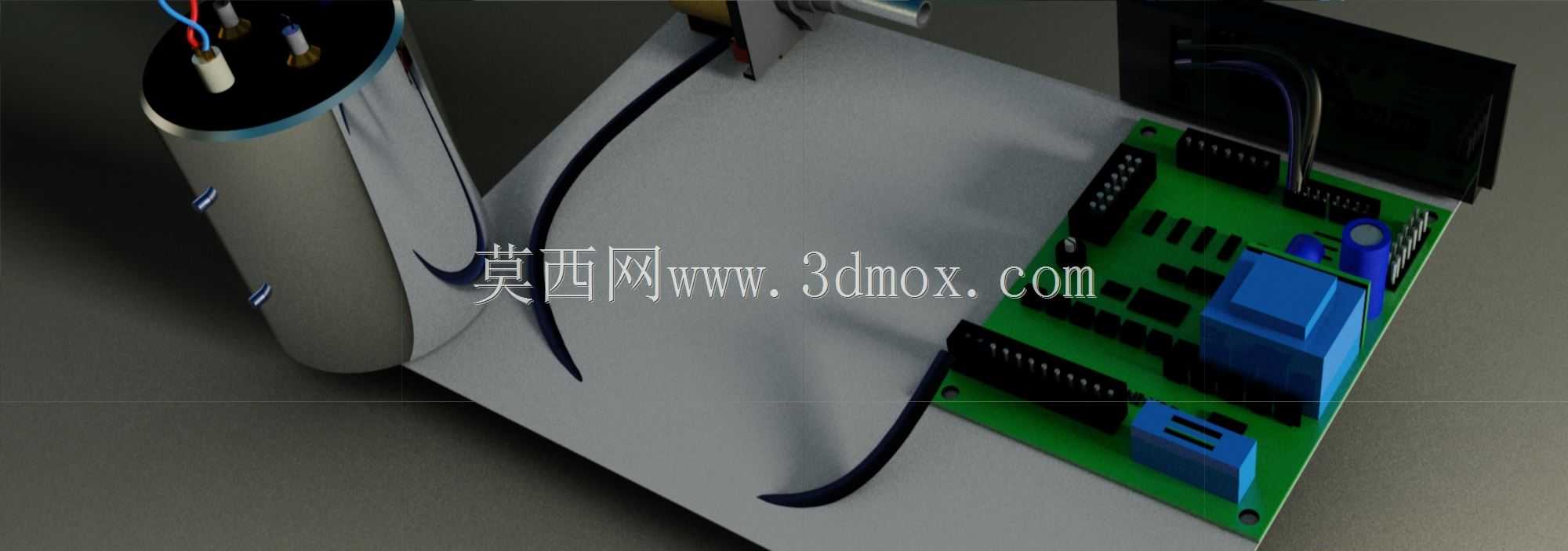

　　从实际功能排布来看，电路板采用卧式贴装在设备内腔的侧方安装位，避开了加热锅炉的正上方热辐射区域，板载集成了继电器模块、接线端子排、滤波电容与信号接插件，强电进线与弱电信号走线分走板卡两侧的走线槽，从物理层面规避了加热控制回路的强电脉冲对水位检测、温度传感这类弱电信号的干扰。板卡上的蓝色继电器模块直接对应加热管、水泵、出水电磁阀三个核心执行部件的通断控制，每个继电器的引脚都做了加宽焊盘处理，应对大电流通断时的热冲击，避免长期工作后焊盘虚焊脱落的常见故障。

　　设计思路上没有追求极致的元件密度，反而在板卡与外侧金属机身壳体之间预留了8mm的空气对流间隙，设备工作时加热组件产生的热气流可以顺着这个间隙向上排出，不会在电控区域形成积热；板卡的四个固定孔都套有橡胶减震衬套，因为咖啡机工作时水泵会产生持续的高频振动，橡胶衬套可以过滤掉大部分振动传导，避免板卡上的贴片元件长期受振出现引脚脱焊、接插件松脱的问题。旁边的圆柱形金属部件是设备的加热锅炉罐体，罐体顶部的接线端子做了耐高温绝缘护套处理，罐体与电控板之间的走线全部采用带屏蔽层的耐高温导线，每根导线的弯曲半径都控制在导线直径的3倍以上，避免布线时过度弯折导致线芯断裂，导线在罐体侧方的固定卡扣间距设置为60mm，不会因为长期受热出现导线下垂移位触碰高温罐体的风险。

　　外形尺寸与安装边界方面，整套电气组件的安装区域被严格限制在设备内腔120mm180mm70mm的空间范围内，板卡的安装孔位完全匹配现有X5系列咖啡机的机身注塑立柱定位，不需要对原有机身结构做开模修改就能直接替换升级；锅炉罐体的安装底座与机身底板的固定位采用同轴定位设计，罐体中心与出水嘴的中心偏差控制在0.2mm以内，避免罐体安装偏移导致的进水管、出水管对接应力。板卡上的外接接插件全部采用带锁扣的型号，检修时不需要整板拆卸就能单独插拔对应的线束，更换单个故障元件的时间可以控制在10分钟以内，大幅降低线下运维的人工成本。

　　实际工况适配层面，这套电气结构充分考虑了饮品制作场景的高湿度环境，板卡表面做了三防漆涂覆处理，避免萃取时产生的蒸汽冷凝后在板卡表面形成凝露导致短路；接线端子全部采用防误插结构，不同功能的接插件做了不同的卡扣间距设计，运维装配时不会出现线束插错位置的问题。锅炉顶部的温度传感器走线单独走了独立的屏蔽通道，不会受到旁边加热管供电线的电磁干扰，温度检测的精度可以稳定控制在±1℃以内，保证咖啡萃取时的水温稳定，不会因为电控干扰出现水温波动影响饮品口感。整个布线结构没有多余的飞线，所有线束都顺着内腔的结构筋位排布，不会与运动部件产生干涉，也不会在设备运输过程中出现线束移位的问题。
