带奶泡功能半自动台式咖啡机结构设计

　　这款半自动台式饮品制作设备，核心面向精品咖啡馆吧台、连锁便利店饮品区、小型办公茶水间以及家庭高端咖啡角场景使用，核心功能覆盖意式浓缩萃取、蒸汽打奶泡两大核心咖啡制作需求，可满足卡布奇诺、拿铁、 flat white 等多款奶咖类饮品的制作需求，区别于全自动设备的固定程序逻辑，这款设备保留了手动操作的调节空间，操作者可根据咖啡豆烘焙度、研磨粗细度灵活调整萃取时长、蒸汽输出量，适配不同风味咖啡豆的出品要求。

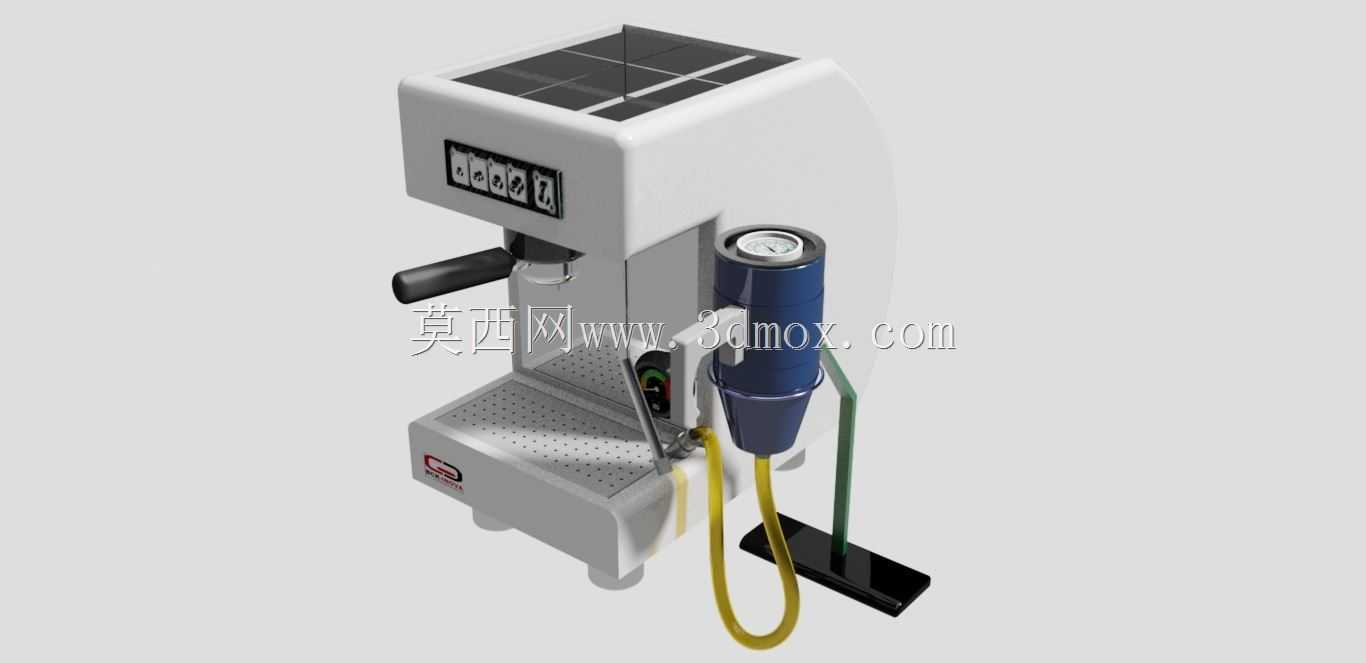

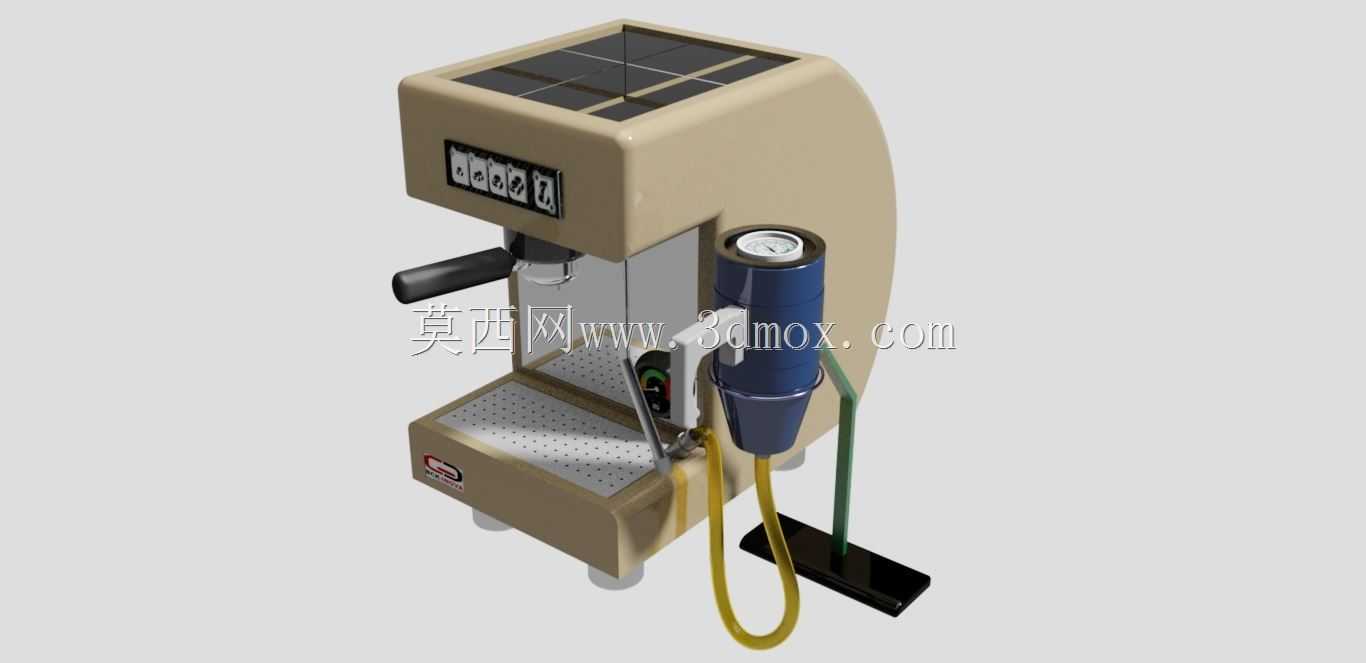

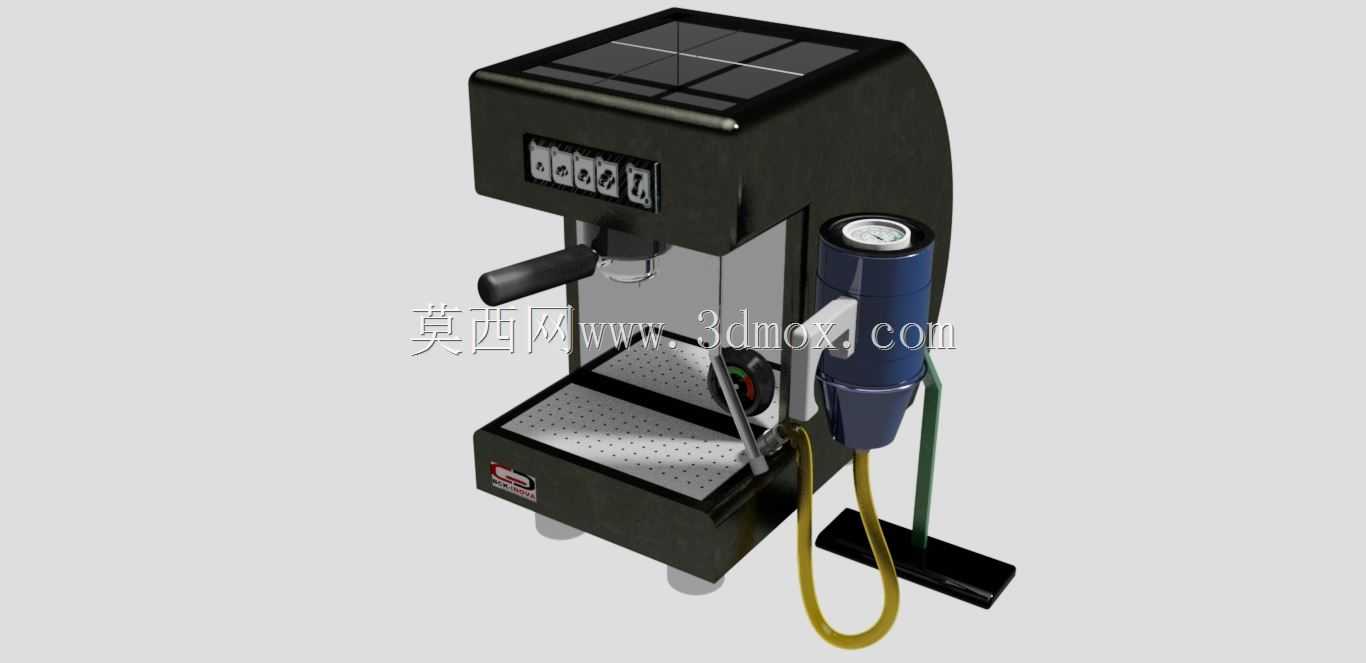

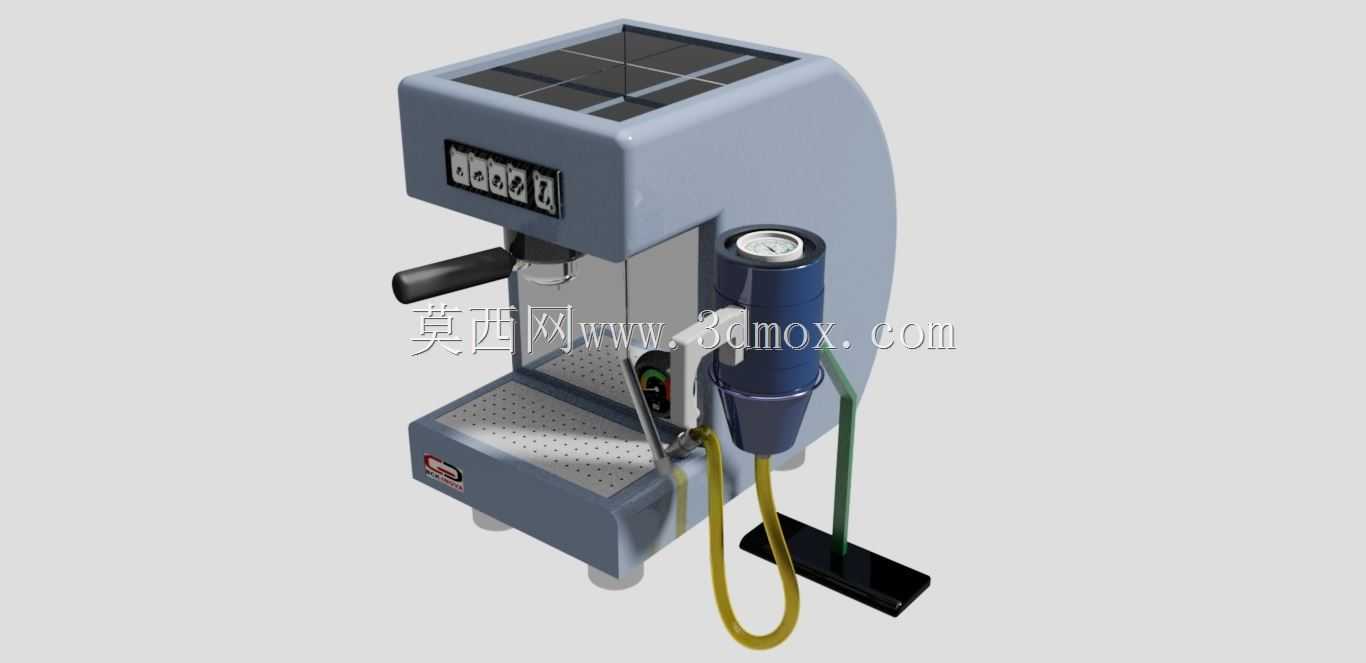

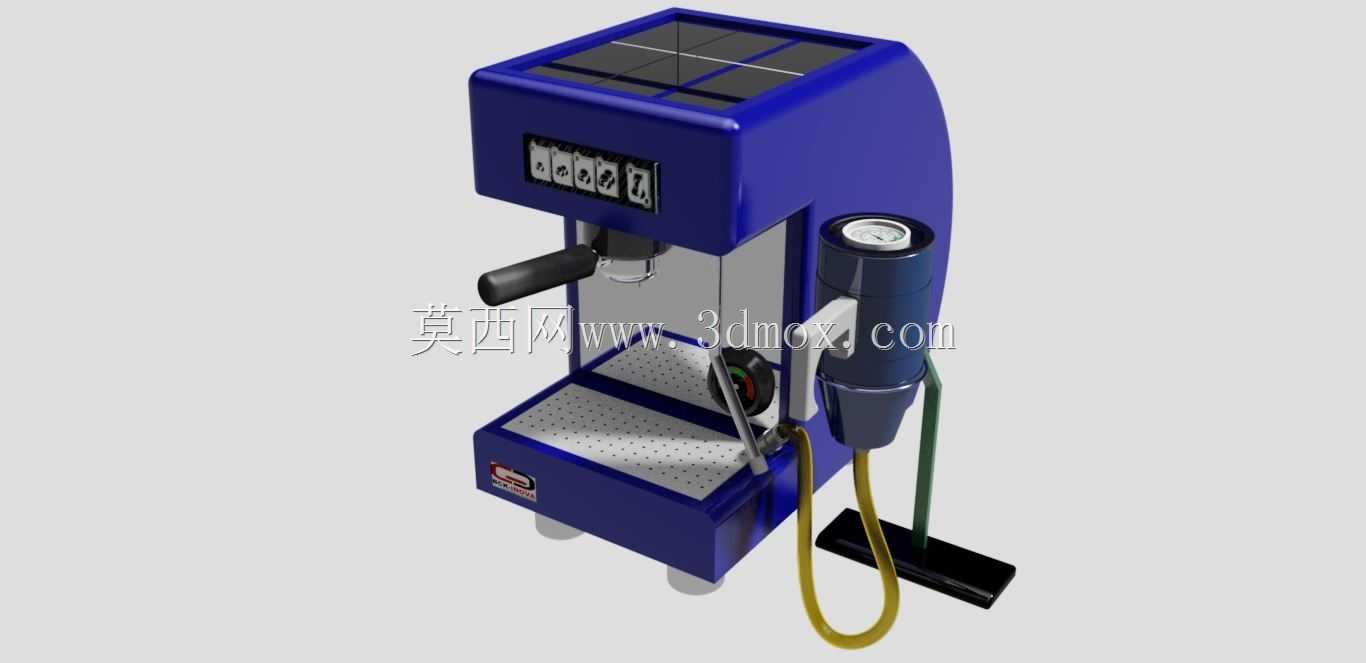

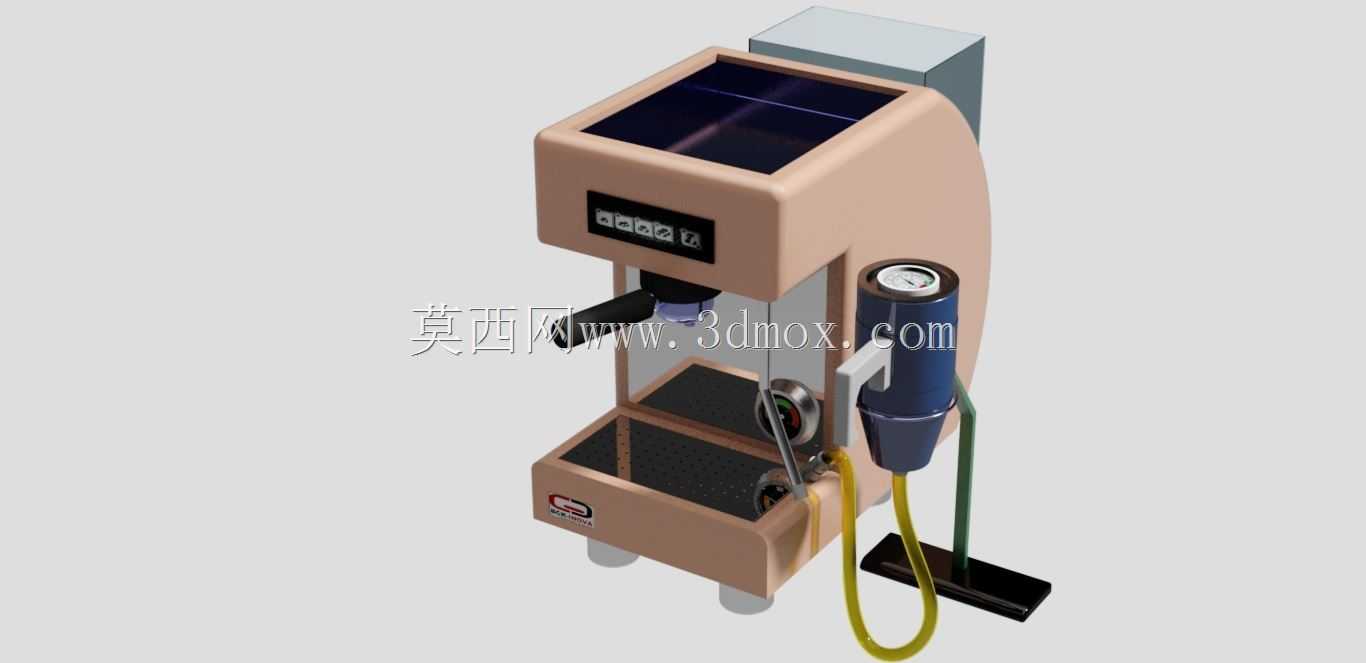

　　从结构设计逻辑来看，整机采用立式紧凑布局，将萃取系统、蒸汽发生系统、操作控制区、接水托盘四个核心模块做了集成化排布，最大化压缩设备的横向占用空间，适配多数商用吧台的有限操作台面，也能满足家庭厨房台面的摆放需求。设备上部的格栅区域为散热通风结构，针对设备内部锅炉、加热模块的持续工作散热需求做了定向通风设计，避免长时间连续工作时内部积热导致元器件寿命衰减，同时格栅做了内凹式防泼溅设计，日常吧台操作时少量液体泼溅不会直接流入设备内部造成电路故障。正面上方的拨杆式控制组，分别对应电源通断、萃取启停、蒸汽开关三个核心操作位，操作逻辑贴合咖啡师的日常操作习惯，拨杆的阻尼感做了适配调校，操作时无需刻意注视控制区也能通过手感判断档位状态，提升高峰出品时的操作效率。

　　萃取模块位于设备中部靠前位置，设置有标准规格的冲泡头安装位，可适配通用规格的商用手柄，手柄卡扣结构采用耐磨金属材质，长期反复拆装也不会出现卡扣磨损导致的漏液问题，冲泡头下方的接水托盘采用带沥水孔的可拆卸式金属板设计，托盘下方设置有可拆卸的储水盒，日常清洁时可直接抽出倾倒废水、冲洗托盘，无需挪动整机。蒸汽输出模块独立布置在设备侧方，搭配独立的蒸汽管路与控制阀，蒸汽杆采用可多角度调节的铰接结构，打奶泡时可根据奶缸的高度、角度灵活调整蒸汽头的插入深度，蒸汽头的出气孔做了多向错位排布，输出蒸汽时可形成均匀的涡流，快速将牛奶打发成绵密细腻的奶泡，避免出现大颗粒气泡影响奶咖口感。

　　从安装边界与尺寸适配角度来看，整机底部设置有四个可调高度的防滑脚垫，可根据摆放台面的平整度调整脚垫高度，保证设备工作时处于水平状态，避免内部锅炉水位倾斜导致的加热不均、干烧保护误触发问题。设备背部预留有电源接线位与进水接口，既可以搭配内置水箱使用，也可外接净水管路实现自动上水，适配不同使用场景的安装需求，外接水版本的进水接口采用标准通用规格，可直接对接多数商用吧台的净水系统管路，无需额外定制转接头。设备侧方的蒸汽管路预留有足够的操作活动空间，不会与机身外壳产生摩擦干涉，长期活动也不会出现管路磨损漏气问题。

　　在结构细节设计上，设备外壳采用圆角过渡处理，避免吧台操作时人员磕碰受伤，所有外露的管路接口都做了隐藏式收边处理，既提升了外观的整洁度，也避免接口处积灰藏污，降低日常清洁的工作量。设备内部的管路排布采用分层固定设计，水路、汽路、电路分别走独立的布线槽，避免管路之间相互干扰，后期维护拆装时可快速定位对应管路，降低维修难度。蒸汽系统的管路做了保温层包裹处理，减少蒸汽传输过程中的热量损耗，保证蒸汽输出的压力稳定性，同时也避免外壳局部温度过高造成操作烫伤风险。
