胶囊咖啡机控制电路板结构设计方案

　　这款控制装置主要面向商用及家用胶囊咖啡机的电控系统配套需求，在饮品自动售卖、办公自助饮品站、家用小型全自动饮品设备场景中承担核心控制逻辑载体的作用。从实际使用场景来看，设备安装在胶囊咖啡机机身内部的电控仓内，需要适配咖啡机紧凑的内部空间布局，同时要满足饮品制备过程中多执行元件的协同控制需求，包括酿造腔的锁止机构、加热模块的通断控制、水泵的启停调节、胶囊仓的到位检测、饮品出液量的精准管控，还要兼顾设备运行过程中的安全防护逻辑触发。

　　从功能特性层面看，该控制板预留了多路电气接口，可对接咖啡机内部的温度传感器、位置检测开关、加热元件驱动端、水泵驱动回路、状态指示模块，其中专门设置的备用安全能量回路，可在主控制回路出现异常断电、程序跑飞的工况下，通过独立的Modus控制逻辑触发安全联锁，切断加热模块供电、锁止酿造腔运动部件，避免出现干烧、部件误动作夹手、饮品溢出等安全隐患。板载的智能导航相关电路模块，可对接胶囊仓的自动定位机构，实现不同规格胶囊的自动识别、酿造位置的精准对位，减少人工操作步骤，提升饮品制备的自动化程度。

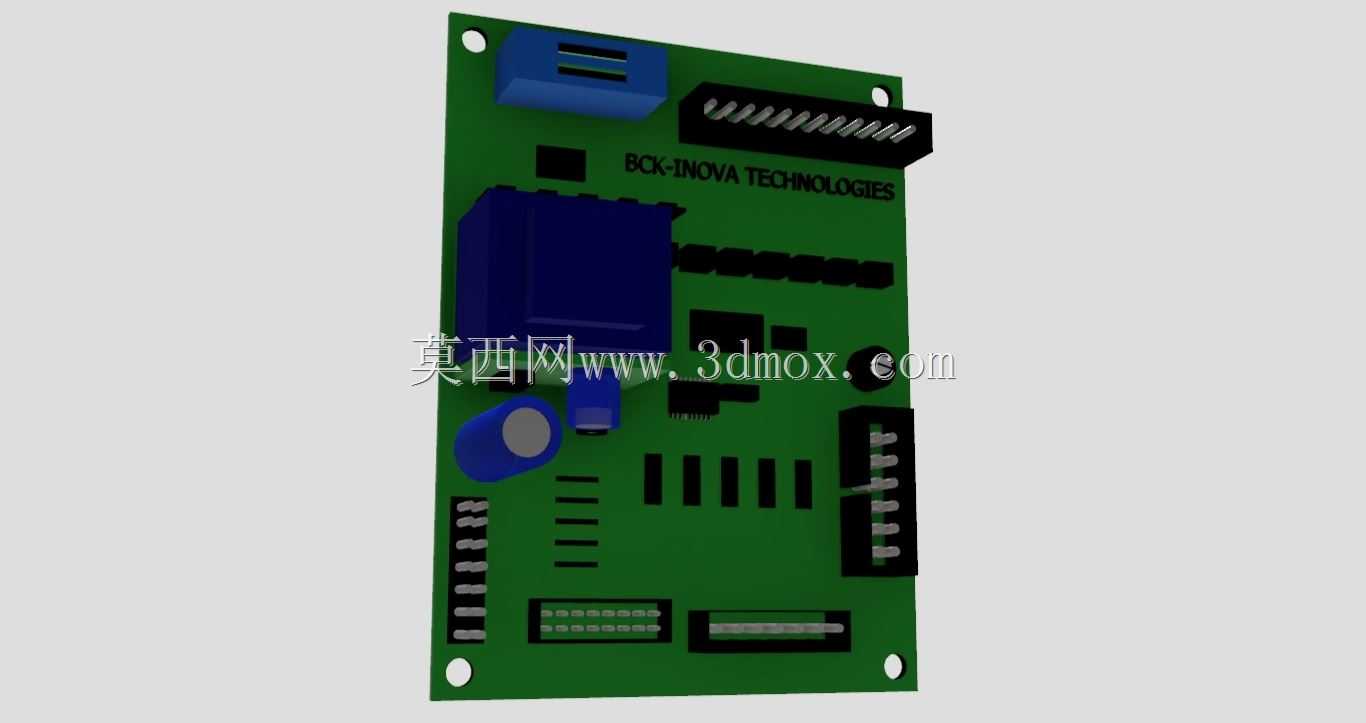

　　设计过程中首先考虑了电控仓的安装边界约束，控制板采用FR-4环氧玻纤基板，整体为矩形板式结构，四个角位预留了标准的M3安装孔位，可直接通过铜柱固定在咖啡机机身的塑料安装柱上，安装孔位的间距适配主流胶囊咖啡机电控仓的固定点位，不需要额外修改机身的安装结构。板上元件布局遵循强弱电分离的原则，高压驱动回路集中布置在板体一侧，与低压信号采集回路之间预留了足够的安全爬电距离，避免高压串入低压信号回路造成元件损坏或信号干扰。板载的接插件全部采用带锁扣的卧式接线端子，可避免设备运输、运行过程中出现接线松脱的问题，接插件的引脚定义做了防呆设计，不同功能的接插件采用不同的引脚间距，装配过程中不会出现插反、错插的问题。

　　板上的核心控制模块周边预留了散热空间，大电流驱动元件位置对应机身电控仓的散热通风路径，设备长时间连续制作饮品时，驱动元件产生的热量可顺着通风路径及时排出，不会出现局部过热导致的元件寿命衰减问题。板体表面做了三防漆涂覆处理，可抵御咖啡机内部产生的蒸汽、少量饮品飞溅带来的潮湿、腐蚀影响，提升电控系统在高湿工况下的运行稳定性。接口配置上除了常规的执行元件驱动接口、传感器信号接口，还预留了程序调试接口，可在设备生产组装阶段完成控制程序的烧录、功能校准，售后维护阶段也可通过该接口完成程序升级、故障代码读取，降低维护难度。

　　从结构适配性来看，板体的边缘做了圆角处理，避免装配过程中划伤操作人员或损坏周边的线束，板上最高的元件高度控制在15mm以内，不会与电控仓的盖板产生干涉，同时预留了线束走线的空间，内部线束可沿着板体边缘的走线槽布置，通过扎带固定在板上预留的扎带孔位，避免线束散乱干扰其他运动部件的运行。安全控制回路的设计采用独立的硬件触发逻辑，不依赖主控制芯片的程序运行，一旦检测到加热温度超限、酿造腔未锁止、水箱水位不足等异常工况，可直接通过硬件回路切断相关执行元件的供电，响应速度比纯软件控制更快，安全冗余度更高，符合小型家电的安全设计规范要求。
