卧式电动离心泵组工业三维设计

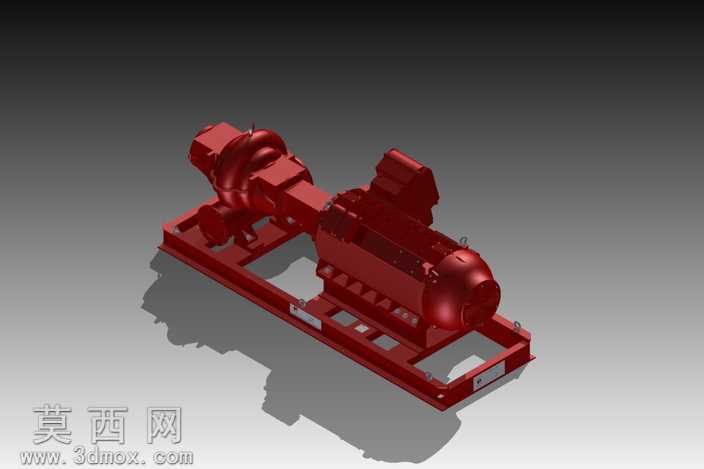

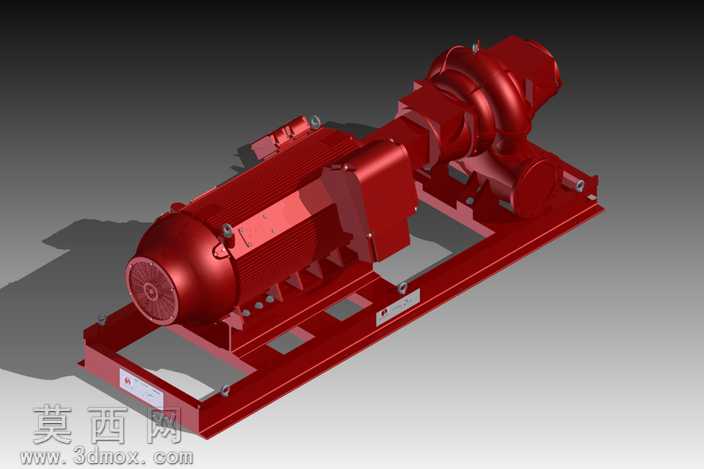

本模型为卧式电动离心泵组的完整三维设计成果，采用参数化建模方式完成全结构搭建，建模过程中严格遵循工业泵组的实际装配逻辑，对每一处连接结构、安装基准都做了精准还原。首先从共用安装底座开始建模，底座采用型钢焊接结构的设计思路，预留了电机安装位、泵体安装位以及地脚螺栓固定孔，同时在底座上设计了加强筋结构来提升整体刚性，避免泵组长时间运行产生形变，底座表面的铭牌安装位、吊装孔位都按照实际产品的工艺要求做了细节刻画。电机部分的建模还原了三相异步电动机的完整外形结构，从后端的散热风罩、散热筋壳体，到前端的端盖、输出轴连接法兰，甚至接线盒的位置、吊环螺栓的安装位都做了1:1的结构复刻，电机壳体的散热筋采用阵列特征快速生成，保证了筋条间距均匀、结构规整，符合真实电机的散热设计逻辑。泵体部分采用单级离心泵的结构设计，从进水口法兰、涡壳泵腔、出水口法兰，到泵轴密封腔、轴承座结构都做了完整呈现，泵体与电机之间采用联轴器直连的传动结构，联轴器外部的安全防护罩也做了细节建模，还原了防护罩的拆装固定结构。整体模型完成后采用工业设备常用的金属漆面材质进行渲染，主体统一采用厚重的工业红漆面材质，漆面添加了细微的颗粒质感来模拟真实工业涂装的哑光金属漆效果，金属连接部件采用镀锌钢材质，法兰密封面做了车削加工的金属纹理处理，渲染时采用三点布光方式，突出泵组的结构轮廓与部件层次，阴影做了柔化处理来清晰展现底座与各部件的装配关系。整个设计过程中充分考虑了泵组的实际装配干涉问题，所有部件的配合间隙都按照机械设计公差要求做了预留，既保证了模型外观的高度还原，也让模型具备结构演示、装配模拟的实用价值，能够直观展现卧式离心泵组的整体布局与部件组成。
