叶片式液压油泵三维结构设计模型

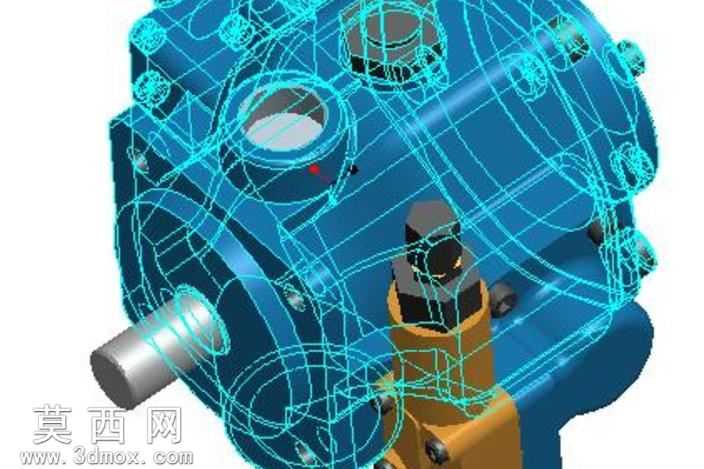

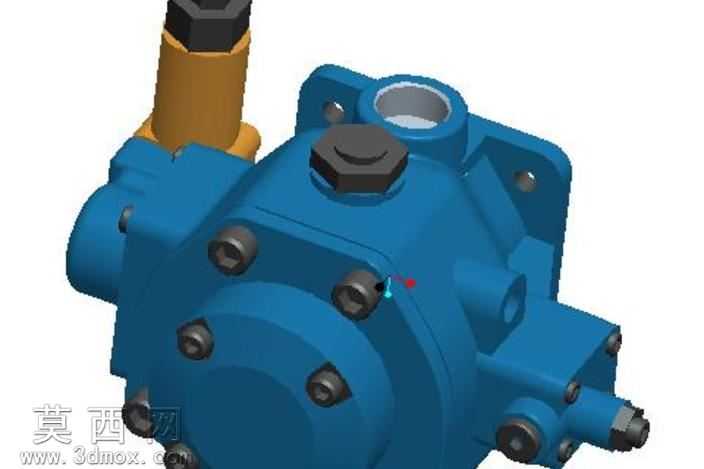

　　本模型为叶片式液压油泵的完整三维设计成果，建模过程严格遵循液压元件的工程设计规范，对泵体的各个组成结构进行了1:1比例的精准还原。建模阶段首先搭建泵体主体的基础轮廓，采用实体拉伸、旋转切除等特征命令构建主泵腔的壳体结构，对壳体表面的安装螺孔、定位销孔、油口接口均按照液压元件的通用安装标准进行参数化绘制，保证各个接口的尺寸公差符合行业装配要求。模型完整还原了泵体侧面集成的调压阀组件，对阀块的外接油口、锁紧螺母、调节螺杆结构都做了细致建模，阀块与主泵体的连接法兰、固定螺栓位置完全匹配实际装配逻辑，还原了阀件与泵体的集成式设计结构。主体泵壳的外观做了工业级渲染处理，采用哑光蓝色工业漆材质模拟铸件泵体的表面质感，对各个外露的内六角螺栓、

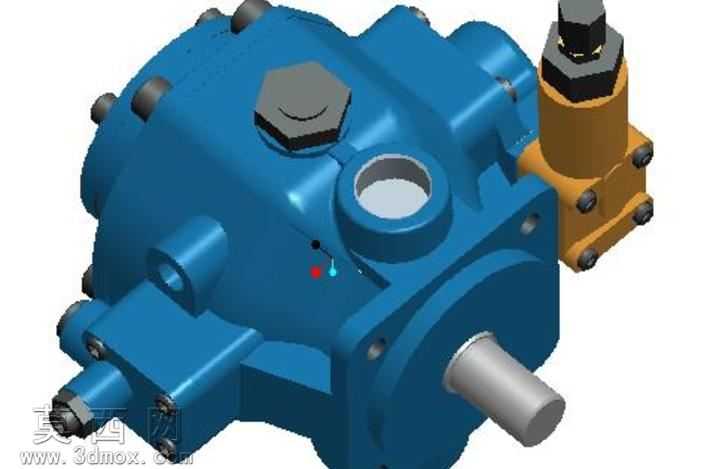

　　油口堵头采用金属镀锌材质，还原标准紧固件的金属光泽，调压阀组件的阀体部分采用橙黄色工业涂装，与主泵体形成清晰的视觉区分，输出轴部分采用抛光钢材材质，还原传动轴的金属加工表面质感。模型完整呈现了叶片泵的核心结构布局，包含前端的动力输入轴、泵腔内部的叶片转子安装位、侧面的进出油口、顶部的排气堵头、集成式压力调节阀组件，各个部件的装配关系清晰明确，没有出现结构干涉的问题。设计过程中充分考虑了液压泵的实际工作逻辑，将调压阀组件布置在泵体的高压侧位置，进出油口的位置符合叶片泵的常规油路走向，安装固定孔的分布满足泵组的安装固定需求，整个模型既可以作为液压系统设计的元件选型参考，也可以用于液压原理教学的演示素材，帮助学习者直观理解叶片式液压泵的外部结构与组件组成。
