PCB板装陶瓷八脚电子管插座结构

项目分类:通用五金配件 发布时间:2022-01-04 ID:491102
  • PCB板装陶瓷八脚电子管插座结构
  • PCB板装陶瓷八脚电子管插座结构
  • PCB板装陶瓷八脚电子管插座结构
  • PCB板装陶瓷八脚电子管插座结构
  • PCB板装陶瓷八脚电子管插座结构

  这款八进制插座主要面向PCB板载电子管安装场景,常见于老式音频功放、真空管测试仪器、复古电子管效果器、高压小功率电源模块的电路搭建环节,用来实现八引脚电子管与印制电路板之间的可靠电气连接与机械固定,替代传统飞线焊接的安装方式,降低电子管装配的对位难度,同时提升整机内部布线的规整度。

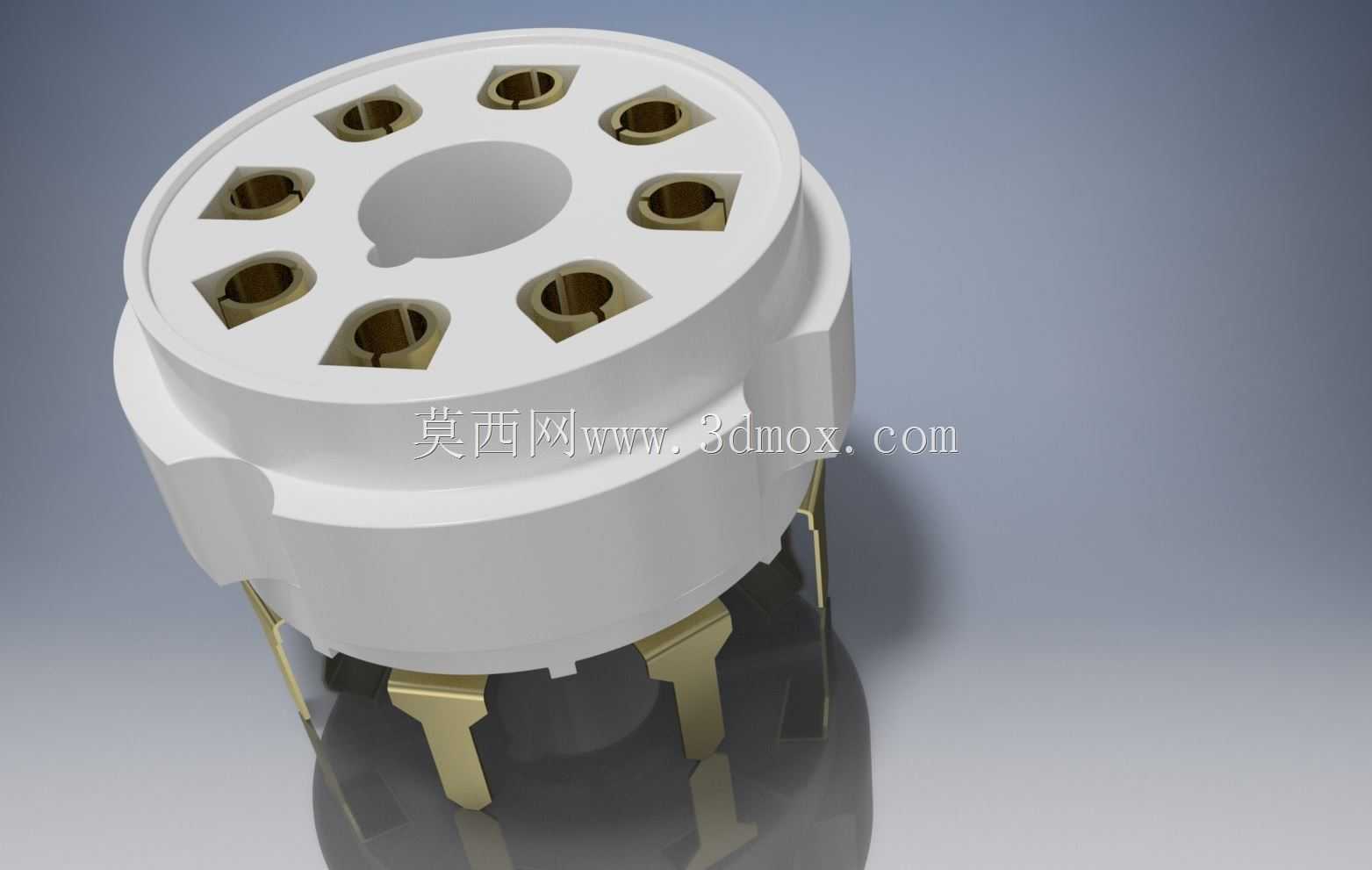

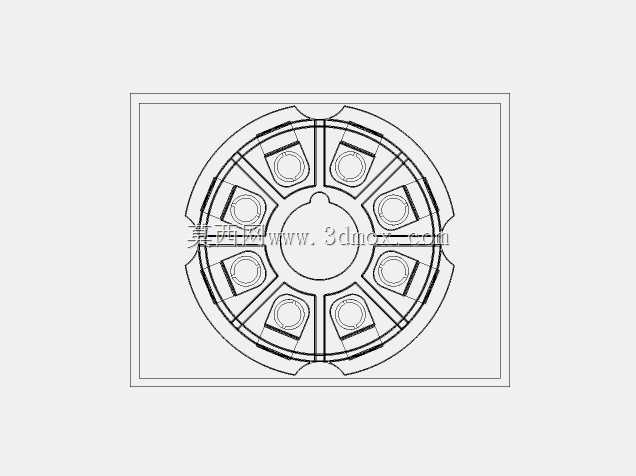

  从实际使用需求出发,该插座的基座采用陶瓷材质加工,核心考量是陶瓷材料具备优异的绝缘性能与耐高温特性,能够适配电子管工作时引脚区域的温升,避免长期高温环境下基座绝缘性能下降引发的极间漏电、打火等问题,同时陶瓷材质的抗老化性能远优于普通电木基座,在高压工作场景下的稳定性更有保障。基座上均匀分布八个引脚插孔,每个插孔内部配置镀金弹性接触簧片,簧片采用开口环抱式结构设计,当电子管引脚插入时,簧片能够依靠自身弹性紧密贴合引脚表面,既保证足够的接触压力降低接触电阻,又能在电子管插拔过程中提供适度的阻尼感,避免长期插拔后簧片松弛导致接触不良。插孔的排布严格遵循八脚电子管的标准引脚间距,中心设置定位凸台与电子管基座的定位缺口匹配,安装时能够快速完成引脚对位,防止插反导致的电路接线错误,也避免强行插错造成引脚弯折、簧片变形的问题。

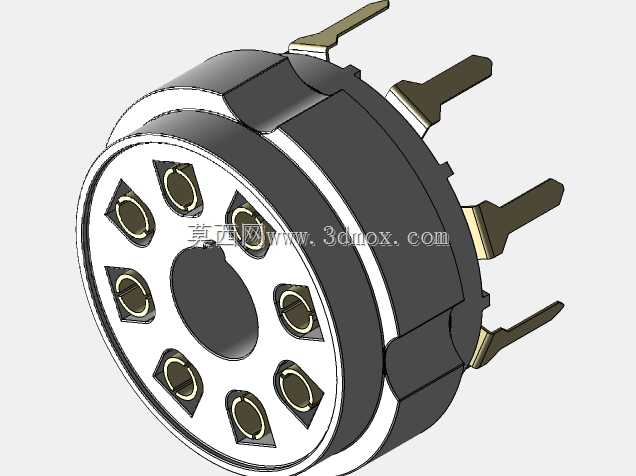

  安装结构上,插座底部伸出八个直插式焊脚,焊脚尺寸与PCB板的标准安装孔位匹配,焊脚长度经过精准控制,穿过PCB板后露出的长度刚好满足波峰焊或手工焊接的吃锡需求,不会因为焊脚过长导致焊接后锡尖突出板底,也不会因为焊脚过短造成焊接强度不足。基座外侧设置两个对称的定位卡扣,在插座插入PCB安装孔时,卡扣能够卡在PCB板的对应卡槽内,在焊接前实现插座的临时固定,避免焊接过程中插座移位导致引脚虚焊、歪斜,同时卡扣结构也能分担焊脚承受的机械应力,当电子管插拔受力时,应力会通过卡扣传递到PCB板本体,减少焊脚处的受力,防止长期使用后焊脚脱焊。

  设计过程中首先明确了核心的边界约束条件:一是必须兼容标准八脚电子管的引脚尺寸与排布公差,插孔的位置度公差控制在0.1mm以内,确保不同厂商生产的同规格电子管都能顺利插拔;二是安装孔位完全匹配通用PCB设计的网格尺寸,焊脚间距符合2.54mm网格的排布规范,方便电路设计人员直接调用封装库完成布线,不需要额外调整孔位;三是基座的整体高度控制在合理范围内,安装后电子管底部与PCB板表面预留足够的散热间隙,避免电子管的热量直接传导到PCB板上导致板基碳化、铜箔脱落。外形上基座采用圆柱形结构,外径尺寸与常规八脚管座的安装开孔尺寸一致,方便在设备面板或PCB板上开孔安装,基座外壁的防滑棱设计,也方便在没有专用工具的情况下手动完成插座的装配对位。

  从电气性能设计来看,相邻插孔之间的绝缘距离经过严格核算,在高压工作场景下,相邻引脚之间能够承受上千伏的交流电压而不发生击穿,适配小功率电子管的阳极高压工作需求;接触簧片的镀金层厚度满足长期使用的耐磨要求,即使经过上百次插拔,接触电阻仍然能够维持在毫欧级,不会因为接触电阻过大导致信号衰减、引脚发热等问题。焊脚表面采用镀锡处理,与常用焊锡的浸润性良好,焊接时能够快速上锡,减少虚焊、假焊的概率,提升批量生产时的焊接良率。

  在实际选型应用中,这款插座尤其适合需要经常更换电子管的设备场景,比如电子管测试仪、可换管的音频功放设备,弹性簧片的结构能够承受反复插拔的磨损,陶瓷基座的稳定性也能保证设备长期使用的可靠性;对于固定安装的电子管设备,该插座的使用也能大幅提升生产装配效率,不需要直接将电子管焊接在PCB板上,既方便生产过程中的器件更换与调试,也能避免焊接高温对电子管造成的损伤。
