标准直柄麻花钻几何结构三维数模

项目分类:通用五金配件 发布时间:2022-01-04 ID:491059

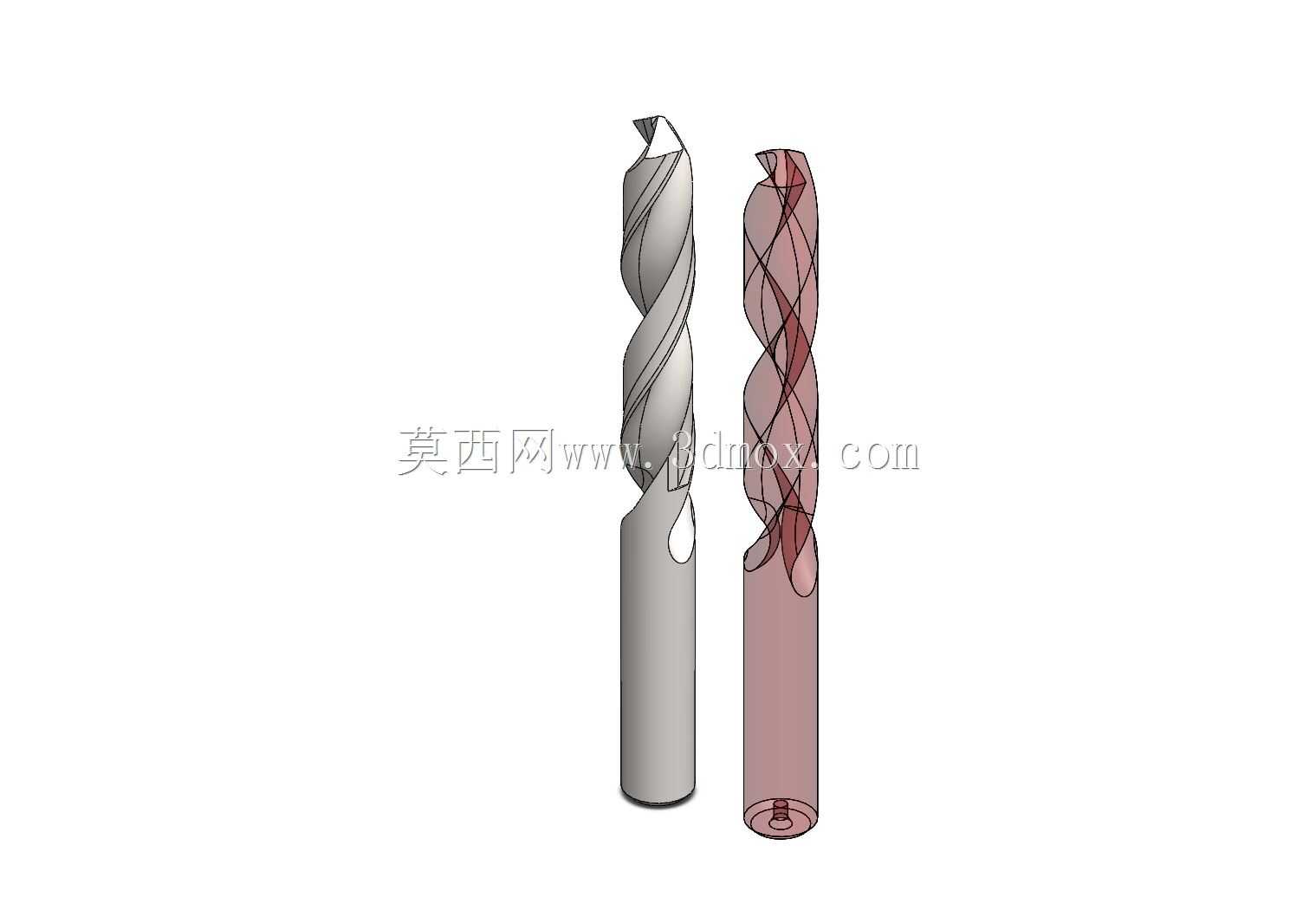

  • 标准直柄麻花钻几何结构三维数模

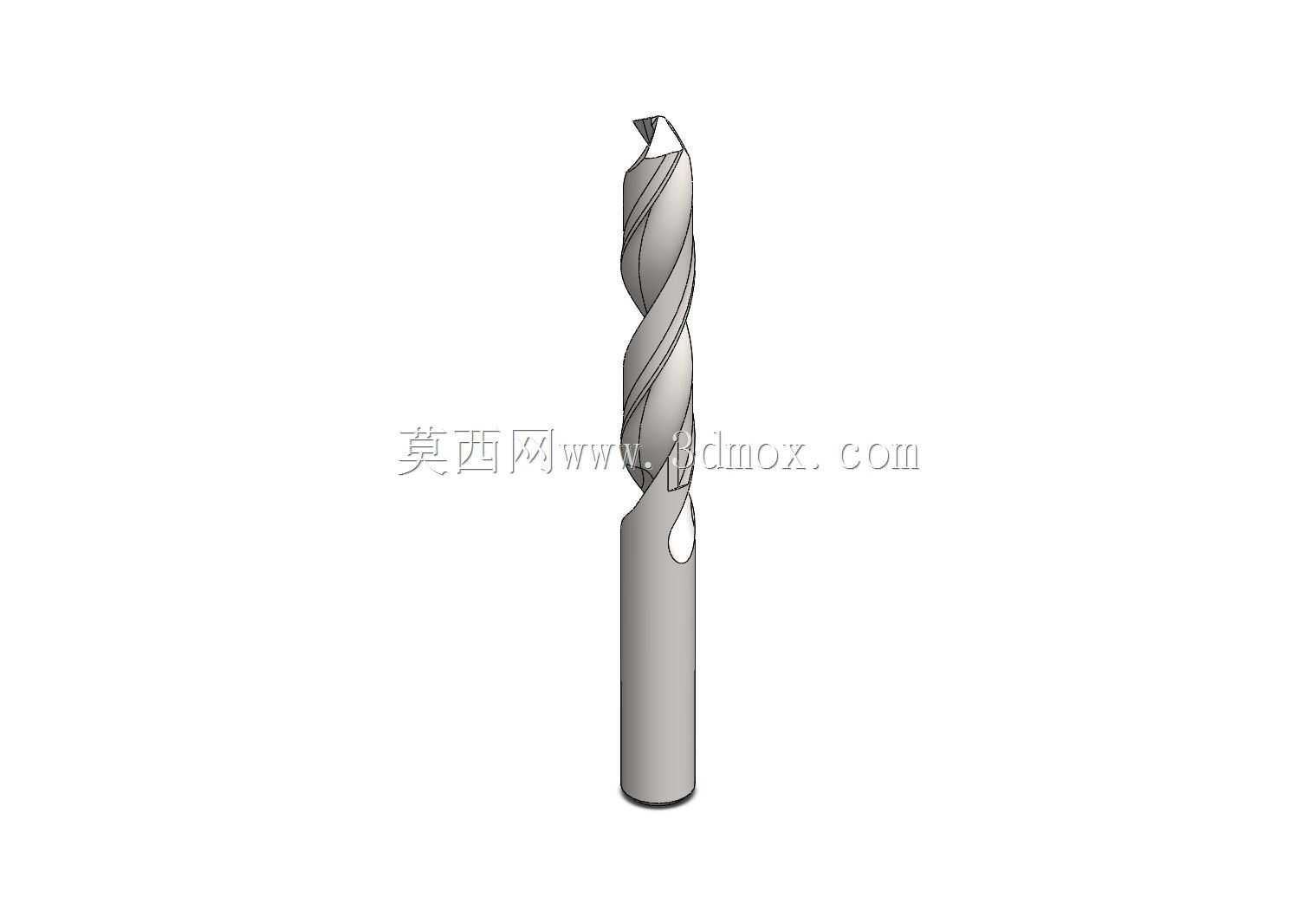

  • 标准直柄麻花钻几何结构三维数模
  • 标准直柄麻花钻几何结构三维数模

  在常规金属切削加工场景里,孔加工占所有机加工工序的三成以上,不管是普通台式钻床、立式加工中心,还是手摇进给的台钻、手电钻,直柄麻花钻都是应用覆盖最广的孔加工刀具,这套三维数模完整还原了1/16规格直柄麻花钻的全部几何特征,没有做简化处理,能直接用于刀具装配仿真、加工工艺模拟、刀库干涉校验等场景。

  从实际使用场景来看,这种小直径直柄麻花钻主要用于有色金属、低碳钢、工程塑料等材质的小孔钻削加工,常见于精密电子结构件加工、小型五金零件钻孔、模具流道预钻孔、装配定位孔加工等工况,对应的装夹方式以钻夹头夹持为主,不需要配套莫氏锥套,装夹便捷,换刀效率高,适合小批量多工序的加工场景。

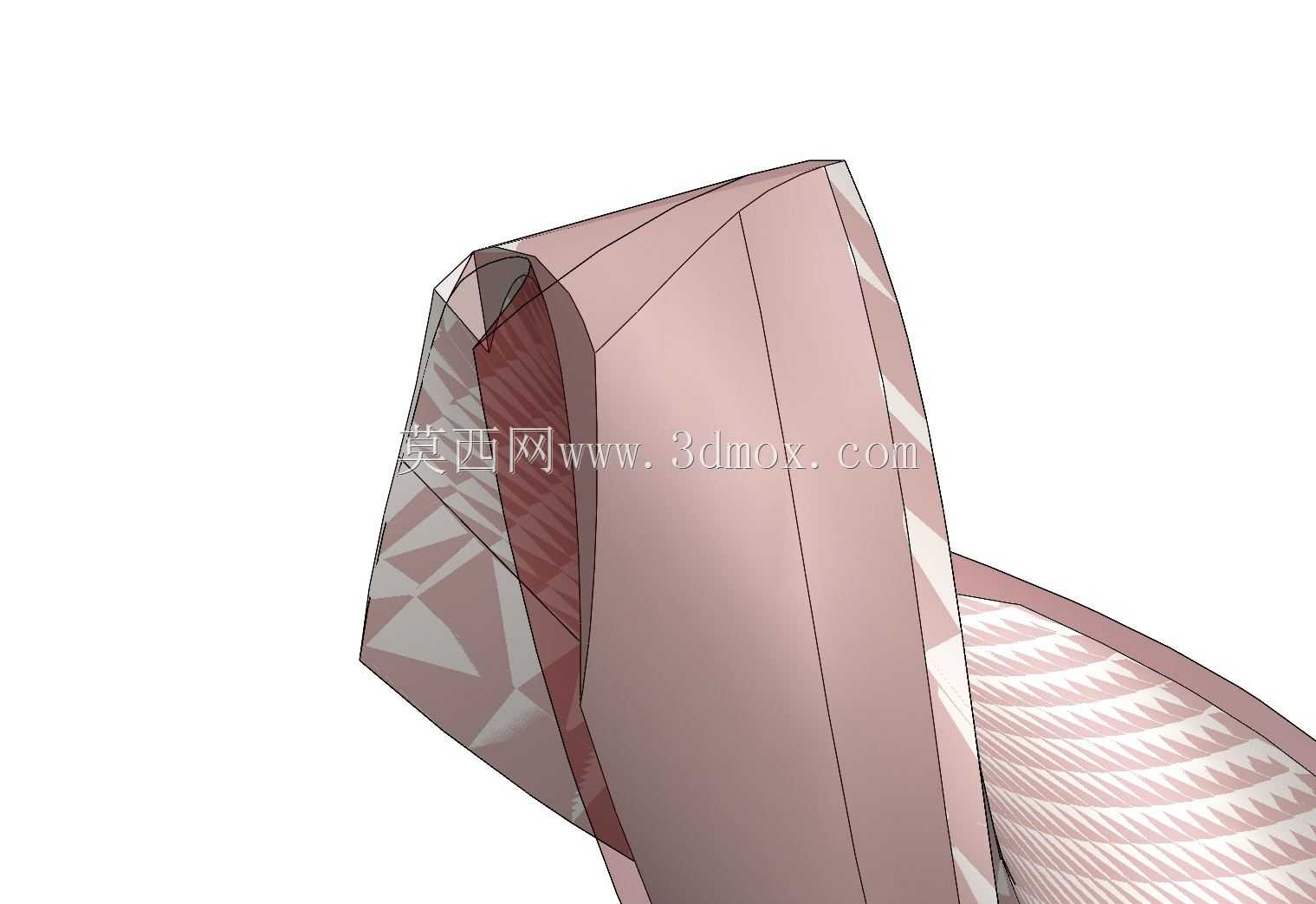

  数模的设计完全遵循实际麻花钻的切削几何逻辑,没有做艺术化简化:钻尖部分还原了标准118度顶角的几何特征,两个主切削刃对称分布,横刃修磨的结构也完整保留,能直观体现钻削过程中横刃的轴向受力分布;螺旋槽部分的螺旋角严格按照高速钢钻头的常规参数设计,槽型的截面曲线还原了实际排屑槽的曲率,既保证钻削过程中切屑能顺着螺旋槽顺利排出,也预留了足够的刀体强度,避免小直径钻头在进给过程中发生扭折断刀;刃带部分的结构也做了精准还原,两条对称的刃带既起到钻孔过程中的导向作用,减少孔壁的摩擦阻力,也能控制钻孔的孔径公差,避免加工出的孔出现锥度、椭圆等形位误差。

  从安装边界尺寸来看,直柄部分的直径和钻芯部分的直径保持一致,柄部长度符合通用钻夹头的夹持深度要求,装夹时只要保证夹持长度不小于柄部直径的1.5倍,就能避免钻削过程中出现钻头打滑、偏摆的问题;钻头的总长度按照小直径钻头的标准长径比设计,既保证足够的钻孔深度,也控制了刀体的悬伸长度,减少高速旋转时的径向跳动,提升钻孔的位置精度。

  在建模逻辑上,这套数模采用参数化建模思路,所有几何特征都和实际加工参数关联:顶角角度、螺旋角大小、刃带宽度、钻芯厚度、槽深比例都可以通过参数调整快速修改,适配不同加工材质的钻头设计需求,比如加工铝合金时可以加大螺旋角提升排屑性能,加工不锈钢时可以适当增加钻芯厚度提升刀体强度,不需要重新从零开始建模,能大幅缩短刀具设计的迭代周期。

  很多新手建模时容易忽略麻花钻的后角结构,这套数模完整还原了主切削刃的后角曲面,从外圆到钻芯位置后角逐渐增大,符合实际钻头的刃磨逻辑,能直观体现钻削过程中后角对切削阻力的影响——外圆位置切削速度最高,较小的后角能保证刃口强度,钻芯位置切削速度低,较大的后角能减少横刃的挤压摩擦,降低钻削时的轴向进给力。另外,数模也还原了钻头端部的刃背间隙结构,避免钻削过程中刃背和孔壁发生不必要的摩擦,减少钻孔时的发热,延长刀具的使用寿命。

  在实际工程应用中,这套数模可以直接导入加工仿真软件,模拟钻头在不同进给量、不同转速下的钻削过程,校验钻头和工件、夹具之间的干涉情况,也可以用于刀库的装配模拟,验证换刀过程中钻头和刀套、主轴之间的位置关系,避免实际加工中出现撞刀问题;对于刀具选型人员来说,直观的三维结构比二维图纸更容易判断刀具的装夹适配性,快速确认该规格钻头是否能满足当前工序的加工深度、孔径要求,减少选型失误带来的成本浪费。
