撬装集成式蒸汽站控制管路系统

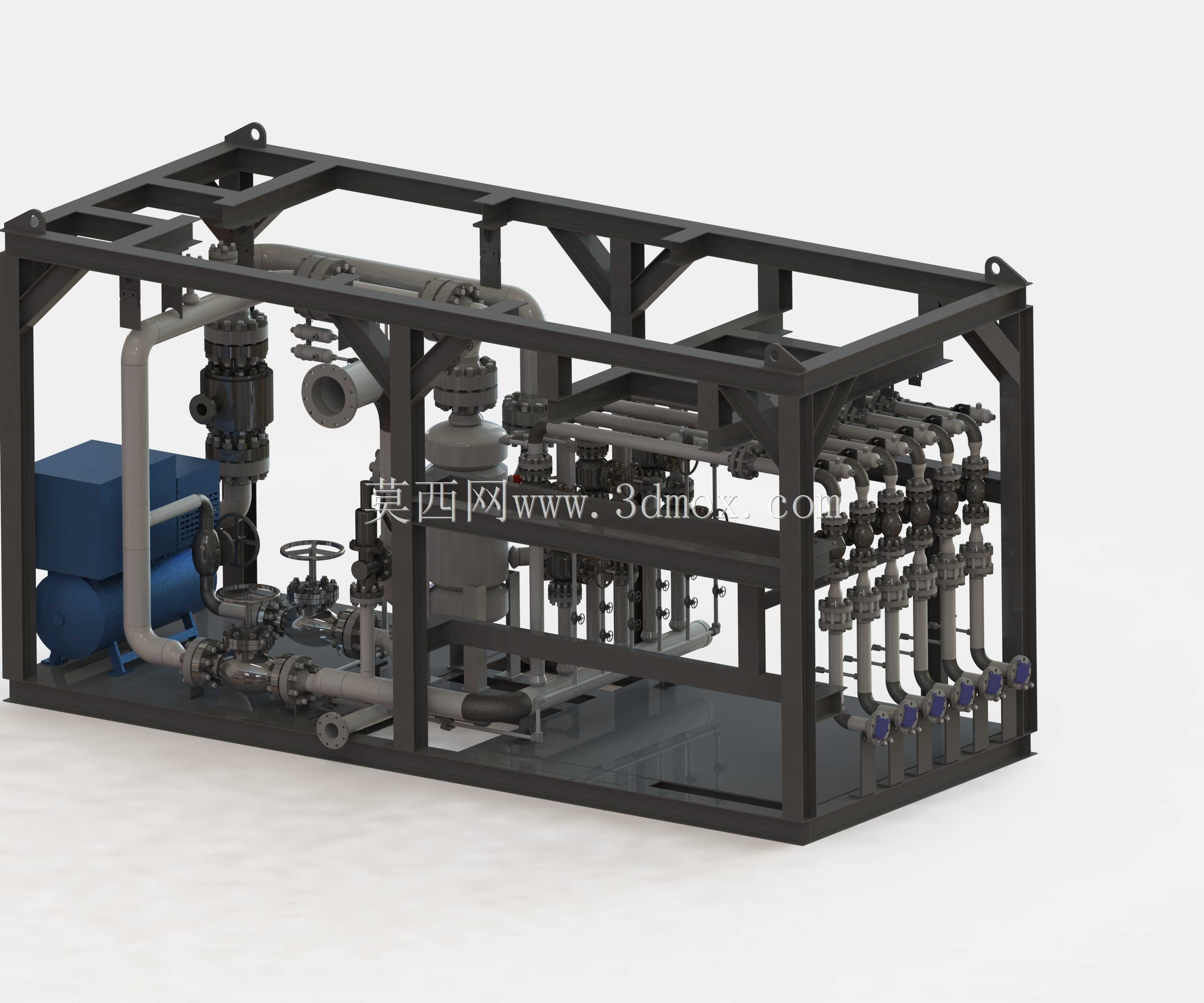

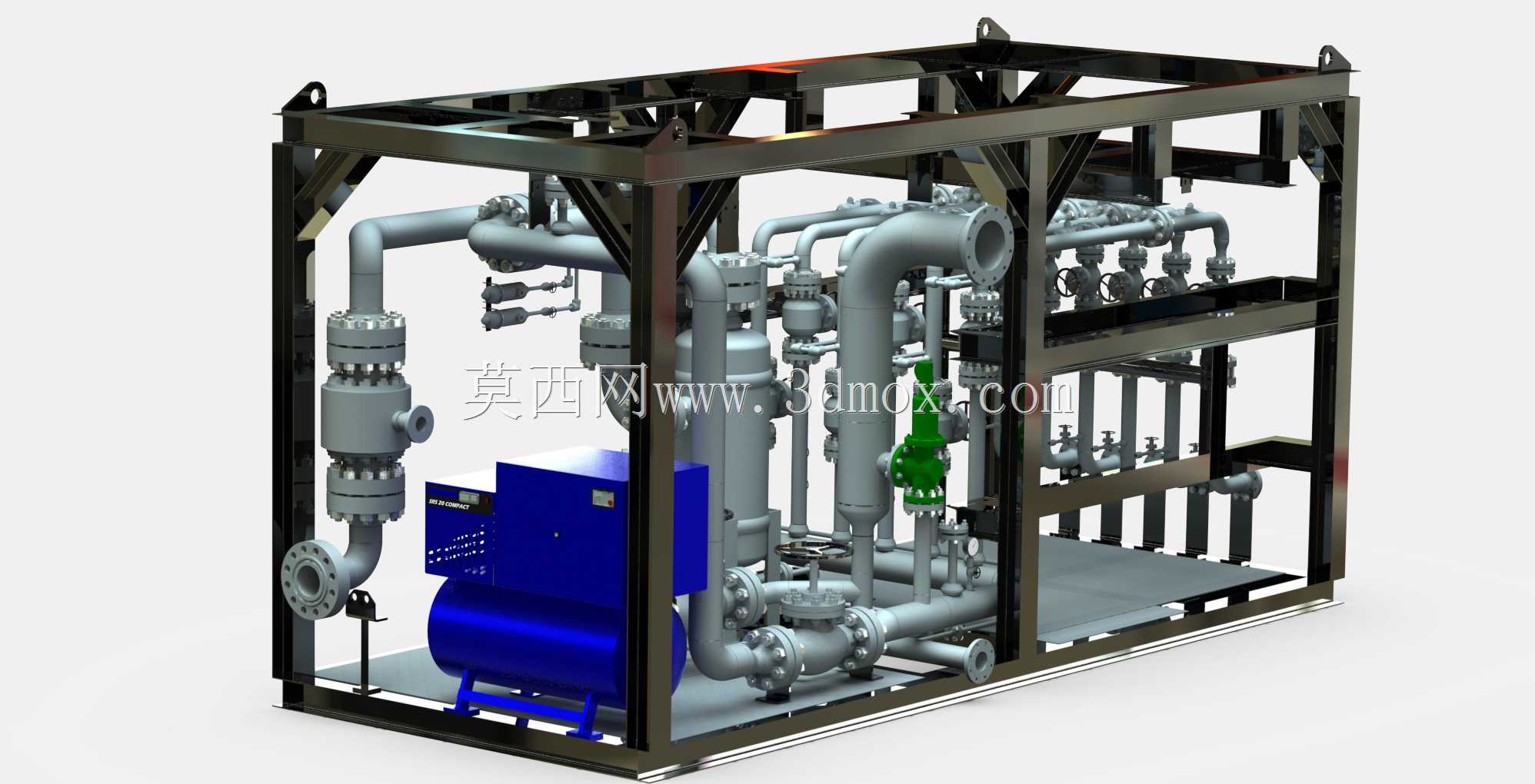

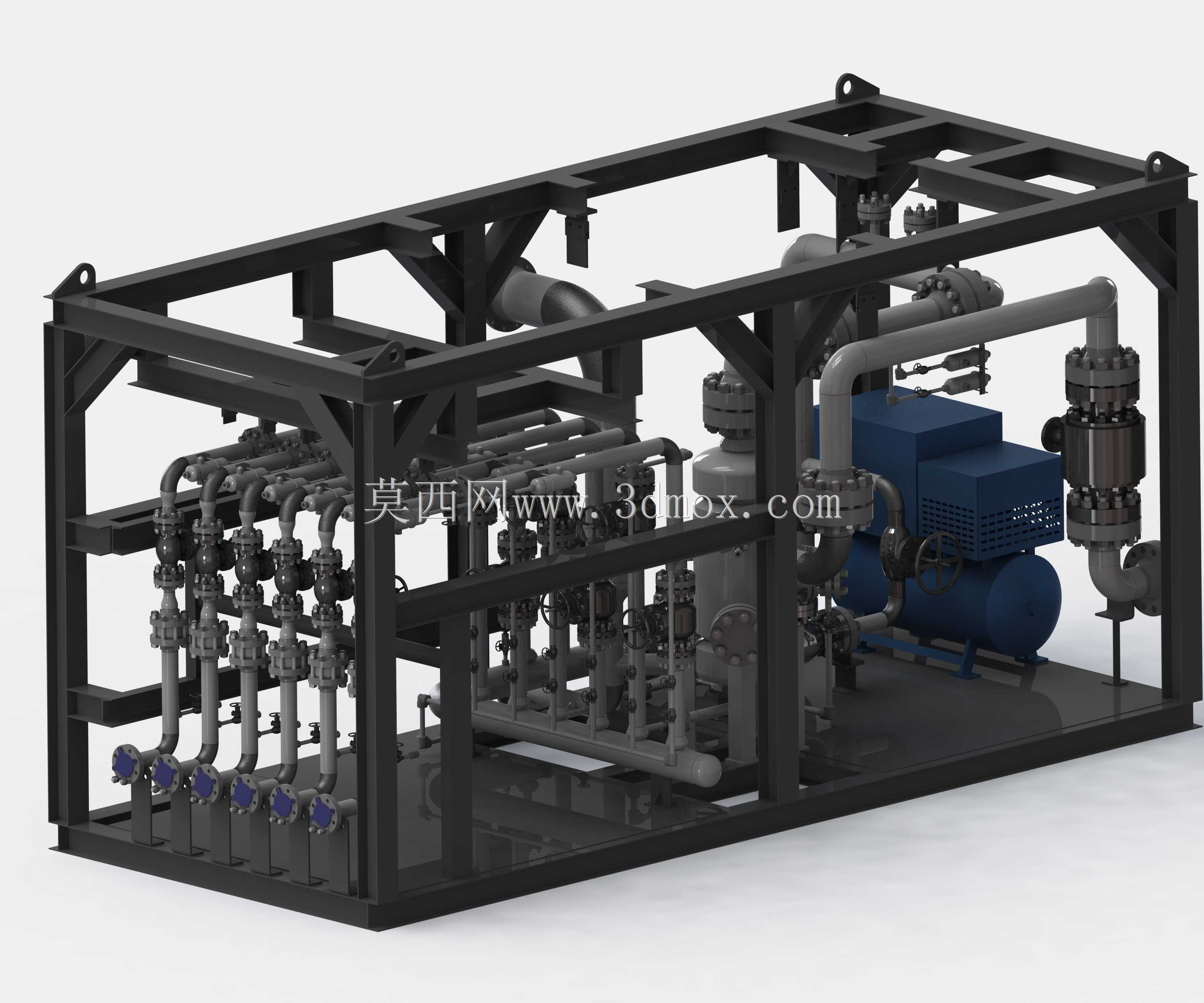

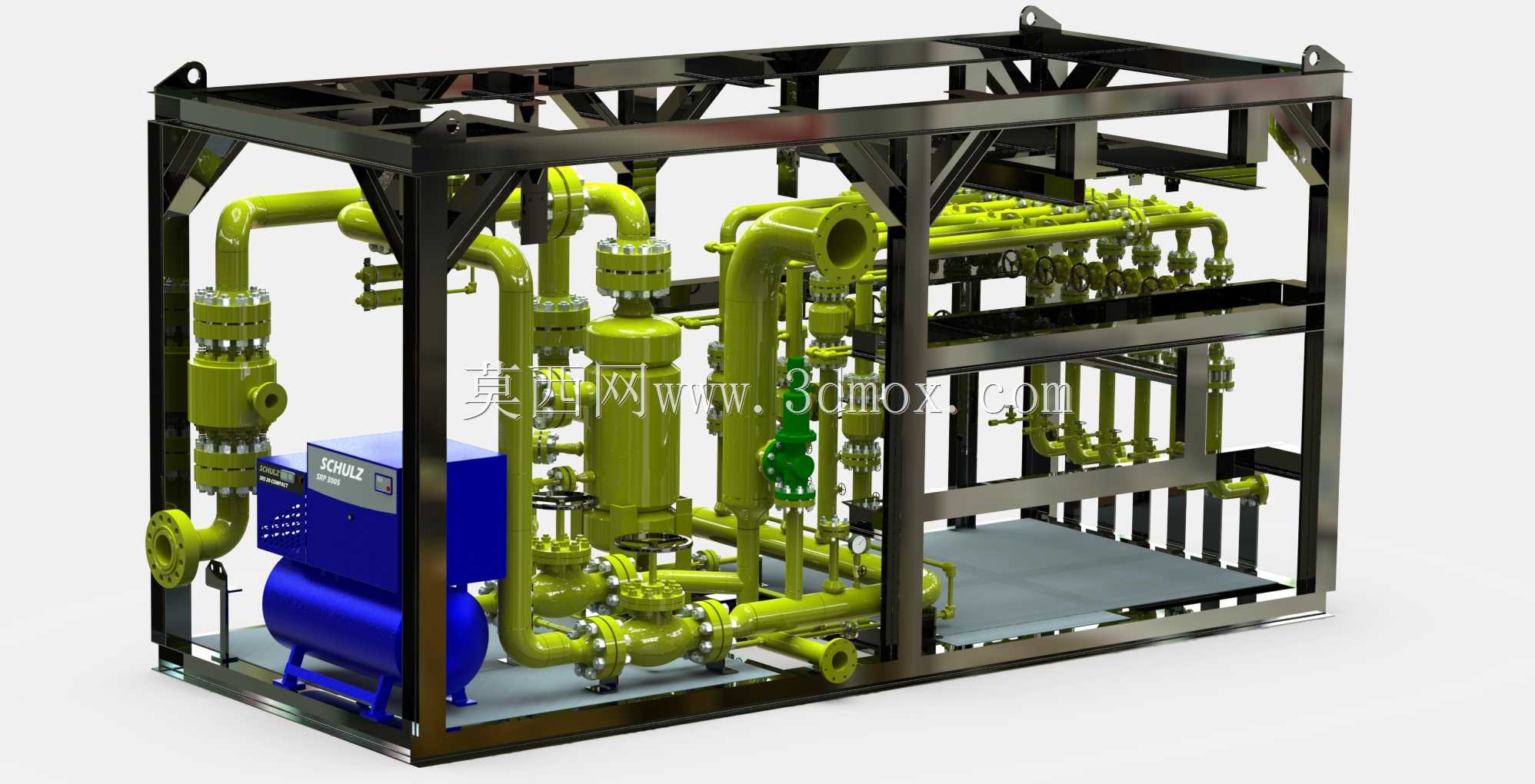

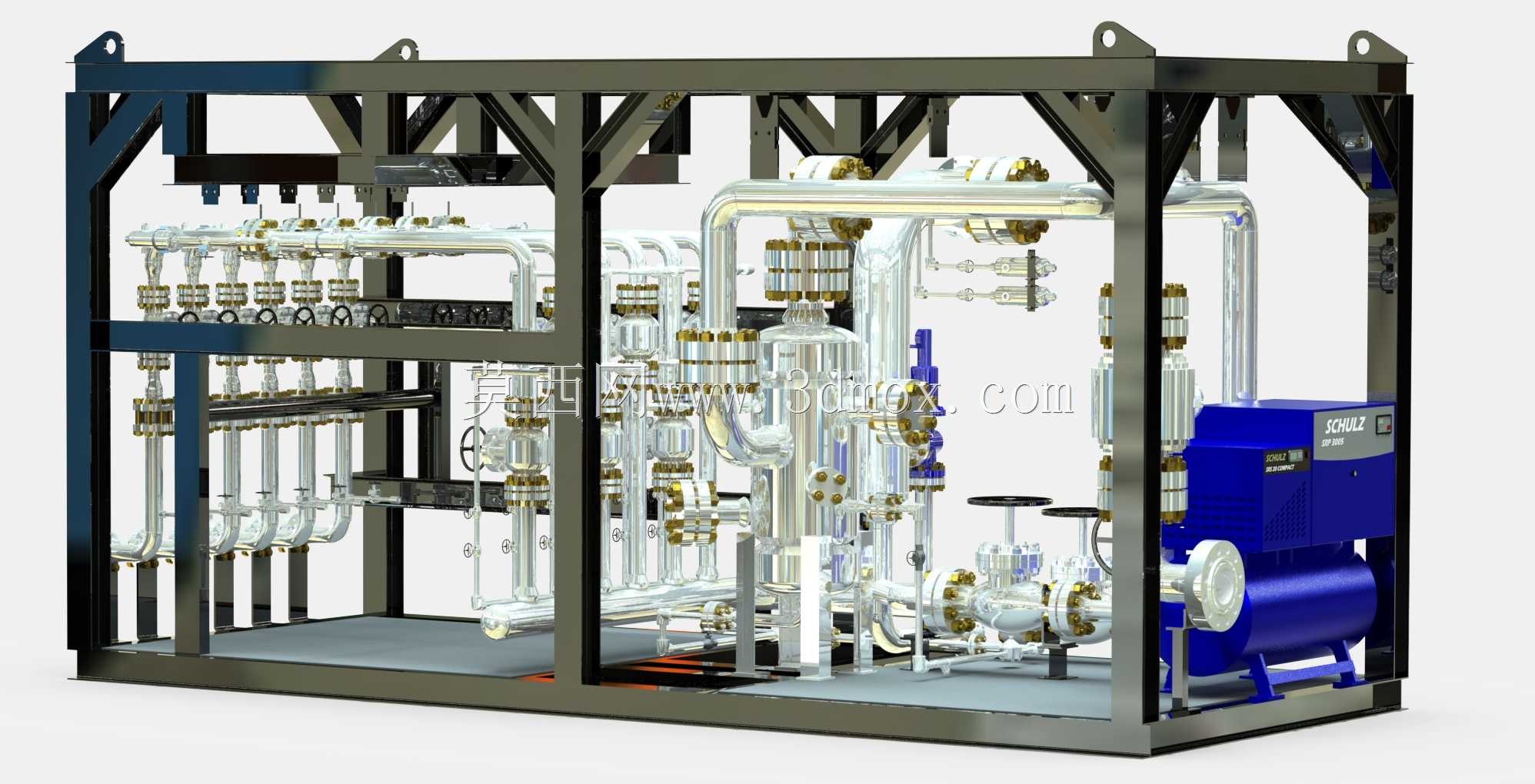

　　这套集成式蒸汽控制单元采用撬装框架式结构设计，所有管路、阀件、调控组件均集成在统一的钢制焊接框架内，无需现场进行复杂的管路排布焊接，到场后仅需对接主蒸汽入口、用户侧出口以及冷凝水回收管路即可投入使用，大幅缩减了工业现场蒸汽系统的施工周期，也避免了现场管路施工带来的焊接质量参差、排布杂乱等问题。从应用场景来看，这类设备主要适配食品加工、医药生产、化工反应、纺织印染等需要稳定蒸汽供给的生产场景，可根据下游不同用汽设备的压力、流量需求，对主干线输送来的高压饱和蒸汽做分级调压、流量分配、杂质过滤以及冷凝水预分离处理，避免蒸汽带水、压力波动冲击下游用汽设备，保障生产工艺参数稳定。

　　设计过程中首先确定了撬装框架的安装边界，整体框架采用矩形钢管焊接成型，底部设置整板式安装底座，预留地脚螺栓固定孔位，框架顶部设置吊装吊耳，满足叉车转运、行车吊装的现场转运安装需求，整体外轮廓尺寸适配标准工业厂房的门洞宽度与常规设备运输通道的转弯半径，无需对现场通道做特殊改造即可完成就位。管路排布上采用分层布局逻辑，主干蒸汽管路沿框架上层排布，减少管路弯折带来的压力损失，分支管路向下引接至各调控阀组，阀件操作端均朝向框架外侧的操作通道，预留足够的阀门操作、仪表读数空间，日常巡检时无需进入框架内部即可完成所有阀件的状态检查与操作调整。

　　功能配置上，系统集成了蒸汽截止阀、减压阀、安全阀、过滤器、疏水阀组以及压力检测组件，高压蒸汽从入口进入后首先经过Y型过滤器去除管道内携带的焊渣、锈屑等固体杂质，避免杂质刮伤减压阀密封面、堵塞下游设备喷嘴；之后经过减压阀组将高压蒸汽调整至下游工艺需要的工作压力，安全阀设置在减压阀下游侧，一旦调压失效导致下游压力超阈值，安全阀自动起跳泄放压力，保障管路与下游设备安全；各分支管路设置独立的截止阀与流量调节组件，可单独控制每条支路的蒸汽通断与供给流量，适配不同用汽设备的负荷需求。框架底部设置冷凝水收集管路，将管路低点、阀组处产生的冷凝水通过疏水阀组及时排出，避免冷凝水在管内聚集形成水击，损坏管路与阀件。

　　设计时充分考虑了管路的热胀冷缩补偿，在长距离直管段设置自然补偿弯管，无需额外加装波纹补偿器即可吸收蒸汽通断过程中管路产生的热变形量，减少管路应力集中点。所有管路连接位置均采用法兰连接结构，相比焊接结构更便于后期阀件的维护更换，法兰密封面采用突面形式，适配耐高温的金属缠绕垫片，满足饱和蒸汽工况下的密封要求，避免运行过程中出现蒸汽泄漏。框架侧面预留了电控元件的安装位，可根据用户需求加装压力变送器、温度传感器、电动调节阀等组件，实现蒸汽压力、流量的自动闭环控制，对接工厂的中控系统做远程参数监控与调整。

　　从安装适配性来看，整套设备的所有对外接口均设置在框架的同一侧，接口法兰采用统一的压力等级标准，现场对接时无需调整管路角度，仅需匹配法兰孔位即可完成连接，降低现场安装的对位难度。框架底部的底座做了防滑减震处理，设备运行时管路内的蒸汽流动振动可通过底座缓冲，不会传递到安装地面产生额外的结构噪音。日常维护层面，所有易损的阀件密封件、过滤器滤芯均采用行业通用规格，无需定制特殊配件，现场运维人员可直接采购标准备件完成更换，减少设备停机维护的时间成本。
