多出口外螺纹锁定式VA3分路阀结构

　　在小型气动控制回路、实验室气路排布、紧凑型液压辅件布局场景里，这类多出口锁定阀的应用频率一直不低，尤其是设备内部安装空间局促、需要单路进气分流到多个执行端的工况，常规的三通、四通接头搭配独立截止阀的方案往往会占用过多安装位置，接头堆叠之后还容易出现泄漏点增多、管路排布杂乱的问题，这类集成式的分路锁定阀就是针对这类痛点做的结构整合。从实际使用场景来看，这类阀件常出现在小型自动化设备的气路分配工位、小型流体实验装置的支路控制端、便携式气动工具的分气输出模块上，因为本身集成了多组输出接口和独立的锁定操作结构，不需要额外搭配多个独立阀件做拼接，能大幅压缩管路组件的整体安装空间。从功能特性上看，这款阀件的核心作用是单路输入介质之后，

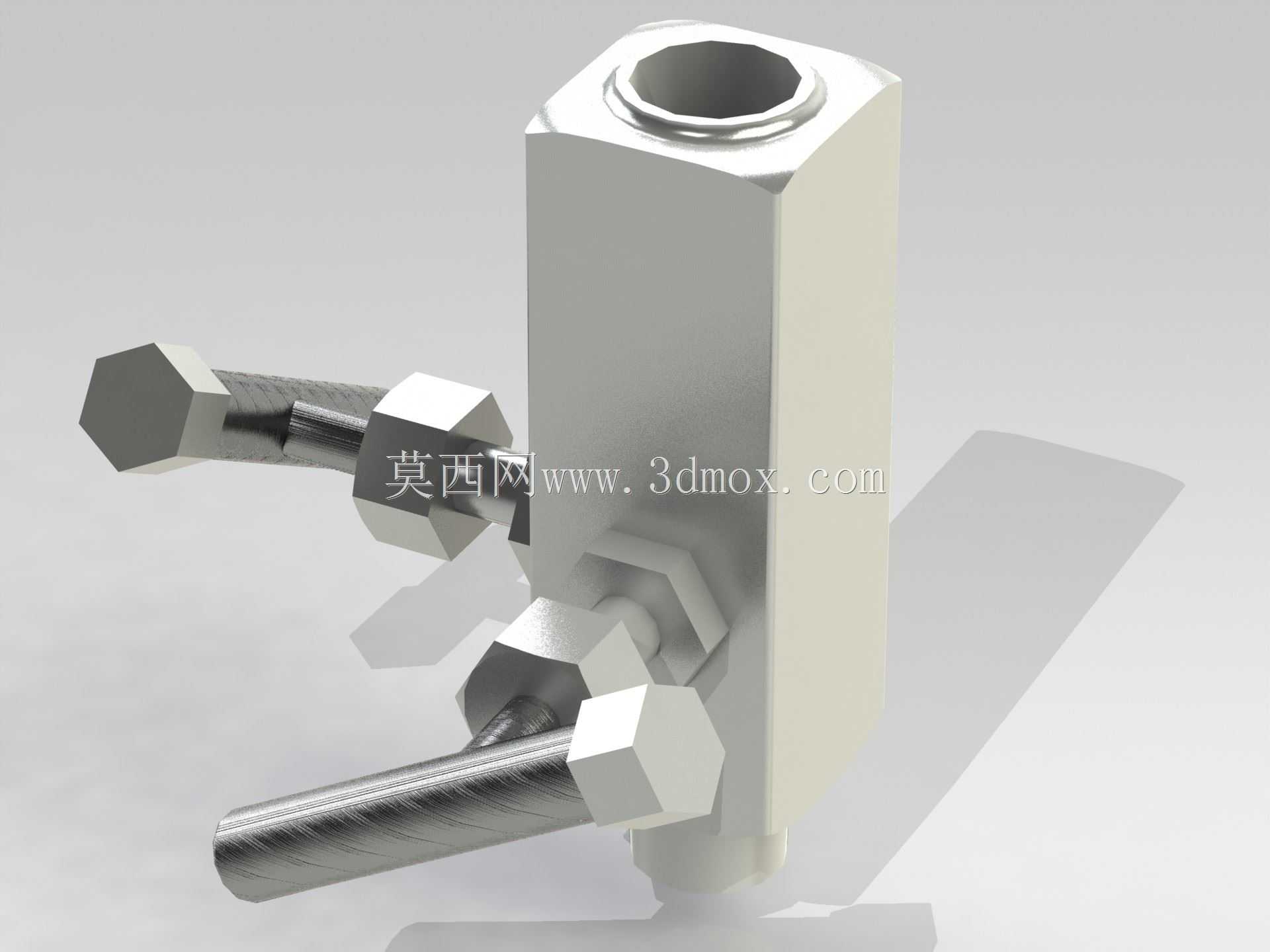

　　通过阀体内部的流道分配到两个不同规格的外螺纹输出端，两个输出端分别适配0.5英寸和0.25英寸的外螺纹连接规格，可以直接对接对应尺寸的硬管或者软管接头，不需要额外做变径接头转接。阀体上的扳把式操作结构可以实现阀位的锁定，当扳把旋转到指定位置之后，可以保持当前的通路状态，不会因为设备运行的振动、管路的拉扯出现阀位偏移，导致气路或者液路意外通断，这一点在有持续振动的移动设备、工位频繁切换的气动工装上尤其重要，能避免因为阀件误动带来的生产故障或者安全隐患。从设计思路上拆解这款阀件的结构，首先是阀体主体采用了方正的块式结构，这种结构和常见的圆柱形阀身相比，在安装的时候不需要额外做防滑的夹持结构，直接靠阀体的平面就可以贴合安装基面，通过侧面或者底部的安装孔就能完成固定，安装的时候不会出现阀体跟转的问题，尤其是在狭小的设备腔体内安装时，方正的阀体更容易调整安装角度，不会出现圆形阀体容易打滑、固定力矩不好控制的问题。阀体上的两个输出接口采用了错位排布的方式，两个外螺纹接头分别从阀体不同方向伸出，接管路的时候两个接头的操作空间不会互相干扰，拧紧接头的时候扳手不会和另一个接头或者阀体本身发生干涉，这一点在紧凑安装场景下非常实用，很多集成阀件就是因为接口排布太近，实际装配的时候扳手伸不进去，导致现场安装要额外打磨扳手或者调整安装位置，反而浪费了集成设计节省的空间。阀体顶部的接口是主输入口，采用内螺纹结构，对接主供气管路的时候可以从上方直接插接，和侧面两个输出口的方向完全错开，管路走向可以顺着设备的腔体内壁排布，不会出现管路弯折半径过小导致的通流截面变小、管路寿命缩短的问题。从安装边界和尺寸配合的角度来说，这类阀件的外螺纹接头长度是经过匹配设计的，接头伸出阀体的长度刚好够标准螺母的拧紧行程，不会因为接头过长导致安装之后额外占用横向空间，也不会因为接头过短导致螺母咬合螺纹圈数不够，出现连接强度不足、介质泄漏的问题。阀体上的操作扳把长度也做了优化，扳把的操作力矩刚好适合手动操作，不需要额外加延长杆就能完成阀位的切换和锁定，同时扳把的转动范围不会超出阀体的最大外轮廓，扳动的时候不会和周围的管路、设备内壁发生碰撞，在做设备整体布局的时候，只需要预留出阀体本身的安装空间，

　　不需要额外给扳把操作预留过多的冗余空间，能进一步提升设备内部的空间利用率。流道设计上，阀体内部的流道采用了等压降的分配结构，两个输出端的流道截面经过匹配，即使两个输出端同时带负载工作，两个支路的介质压力差也能控制在很小的范围内，不会出现一个支路流量大、一个支路流量不足的问题，尤其是在给两个相同规格的气动元件供气的时候，能保证两个元件的动作一致性，不会因为分流不均出现动作不同步的情况。密封结构上，阀杆位置采用了复合密封设计，在阀杆和阀体的配合位置设置了多道密封槽，搭配对应的密封件，即使在带压状态下频繁切换阀位，也不会出现介质从阀杆位置外漏的问题，同时密封件的材质可以适配不同的介质，不管是常规的压缩空气，还是低压的液体介质，都能保证密封的可靠性。在做三维建模的时候，这类阀件的结构细节需要特别注意几个配合位置：首先是外螺纹接头和阀体的配合公差，因为这两个接头是和阀体做刚性连接的，配合面的同轴度如果控制不好，接管路的时候就会出现接头歪斜，导致管路受力不均，长期使用容易出现接头断裂或者泄漏的问题；其次是阀杆和阀体安装孔的配合间隙，间隙过大容易出现泄漏，间隙过小则会导致操作扳把的时候力矩过大，操作手感生涩，甚至长期使用之后出现阀杆卡滞的问题；还有扳把的锁定位置限位结构，阀体上的限位凸台要能准确限制扳把的转动角度，保证扳把转到锁定位置的时候，内部的阀芯刚好完全到位，不会出现阀位半开半闭的情况，导致流道通流面积不足，介质流过的时候产生过大的压力损失。

　　这类集成式分路锁定阀和传统的分离式接头加阀门的方案相比，除了节省安装空间之外，还有一个很实际的优势就是减少了泄漏点，分离式方案每多一个接头就多两个密封配合面，而集成式阀件把多个流道整合在一个阀体内部，只有输入口和两个输出口三个对外连接点，泄漏风险能降低一半以上，在对泄漏率要求比较高的气路、液路系统里，这种集成结构的优势会更加明显。另外在做设备维护的时候，集成式阀件可以整体拆卸更换，不需要逐个拆卸零散的接头和阀门，维护的效率也会高很多，尤其是在设备内部空间狭小，操作不方便的位置，整体更换的优势会更加突出。在选型适配的时候，需要注意这款阀件的两个输出口的螺纹规格差异，根据实际要连接的管路尺寸选择对应的接口，不需要额外搭配变径接头，避免因为变径接头带来的额外空间占用和泄漏点，同时要确认阀件的额定工作压力和系统的工作压力匹配，因为这类紧凑型阀件的流道尺寸不大，不适合用在大流量、高压力的主回路里，更适合用在支路分配、终端控制的位置，才能发挥它结构紧凑、安装方便的优势。
