60毫米规格无刷直流电动机结构设计

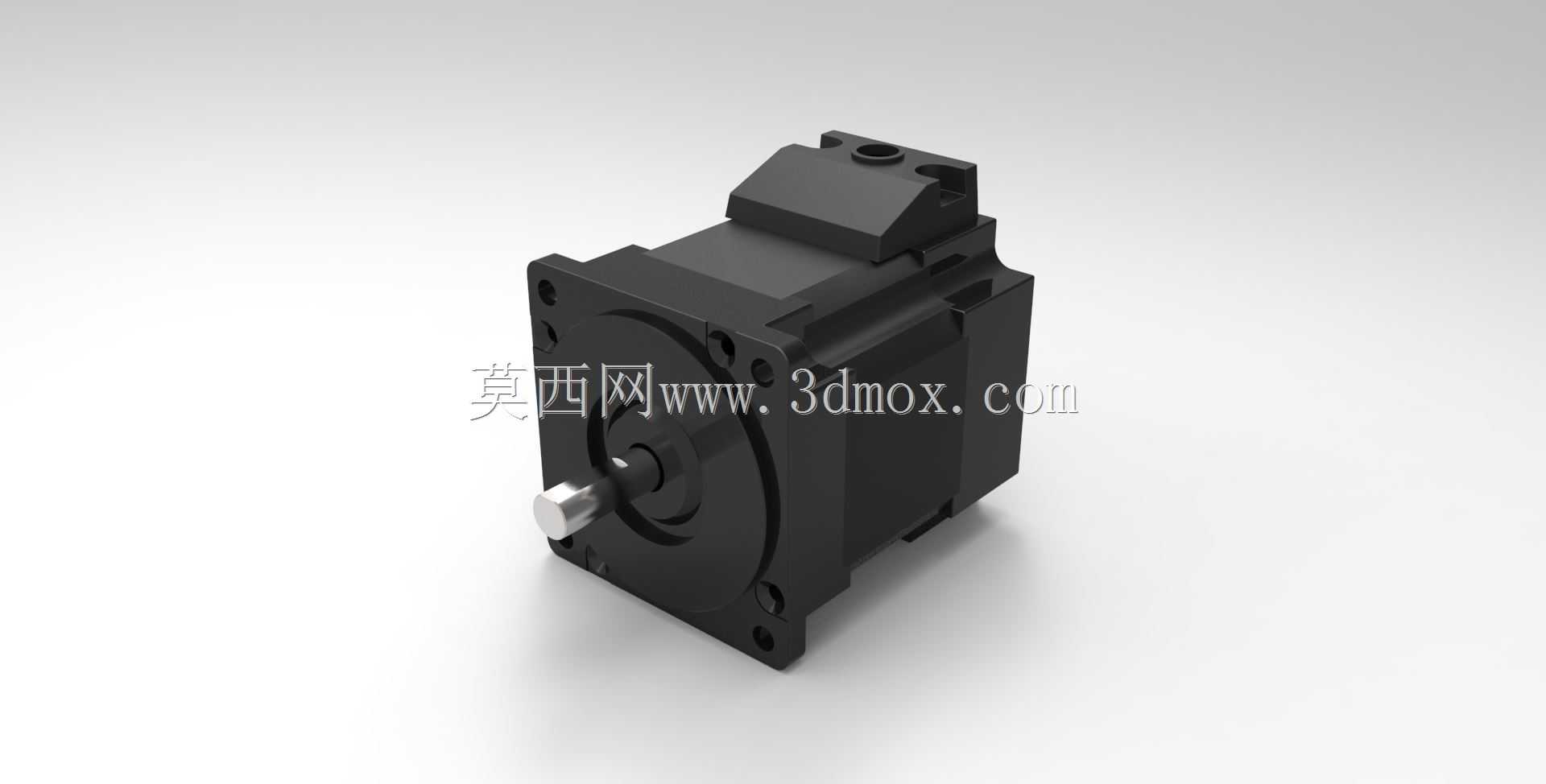

　　在自动化生产线的输送辊道驱动、小型数控设备的进给轴动力配套、医疗检测设备的精密运动执行单元这类对动力输出平顺性、寿命周期有明确要求的场景里，小尺寸法兰安装的无刷直流电机一直是选型清单里的高频选项。这款60毫米法兰规格的无刷直流电机，在结构设计阶段就优先匹配了紧凑型设备的安装空间约束，方形安装法兰的对角安装孔位严格遵循小功率工业电机的通用安装规范，不需要额外做转接板就能直接固定在标准厚度的设备安装立板上，输出轴的轴径、伸出长度也匹配常规的联轴器、同步带轮的安装公差，现场装配的时候不需要二次加工轴伸或者修配安装孔，能直接对接常见的传动链路。从功能特性上看，无刷结构取消了传统有刷直流电机的碳刷与换向器接触结构，运行过程中不会产生碳粉堆积、

　　接触电火花的问题，一方面能适配洁净车间、有防爆要求的低浓度粉尘工况，另一方面连续运行的维护周期比同功率有刷电机提升数倍，不需要定期拆解更换碳刷、清理换向器表面氧化层，对于长期连续运行的自动化设备来说，能大幅降低停机维护的时间成本。设计过程中，电机本体的外壳采用一体化的散热筋结构，后端的编码器安装位与动力线出线口做了同轴度校准，既保证转子位置检测的精度，满足低速大扭矩输出时的转速稳定性要求，也让动力线、信号线的走线方向可以根据设备内部布线空间调整，不会和周边的传动部件、走线槽产生干涉。安装边界上，电机本体的轴向总长度控制在紧凑型设备的预留空间范围内，顶部的接线盒凸起高度也做了限制，就算是安装在设备内部狭窄的动力舱内，

　　也预留了足够的接线操作空间，不需要额外扩大设备的内部安装腔体。输出端的轴承采用双列深沟球轴承配置，能承受一定的径向负载，在直接驱动小型传送带辊筒、轻负载旋转工作台的场景下，不需要额外加装支撑轴承座就能直接负载运行，简化了整套传动机构的结构设计。这类小规格无刷直流电机的应用场景并不局限于工业设备，在小型商用自动化设备、智能仓储的分拣模组、民用无人机的地面配套动力单元里也有大量适配空间，设计时统一安装尺寸、输出轴参数的思路，本质上是为了降低不同场景下的选型适配成本，结构工程师在做设备整体布局的时候，只需要核对法兰安装尺寸、轴伸参数、额定扭矩转速参数，就能快速完成动力元件的选型匹配，不需要重新设计安装结构、定制传动连接部件。

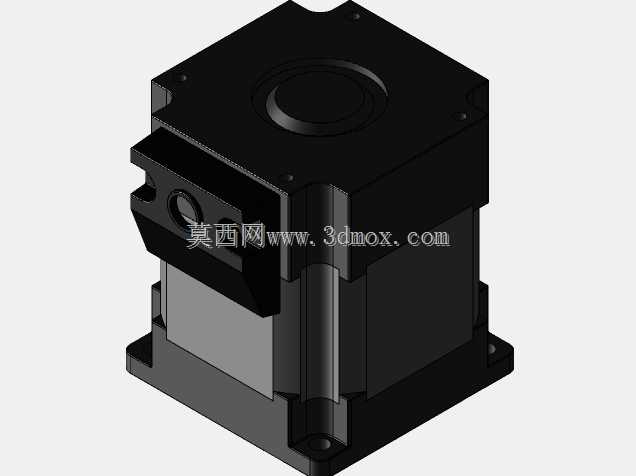

　　从建模细节上看，电机的所有安装孔位、止口尺寸、轴伸键槽参数都按照实际加工公差做了还原，在做整机虚拟装配的时候，可以直接用来做干涉检查、安装空间校核，模拟实际装配过程中接线、锁紧安装螺丝的操作空间是否充足，避免实际加工装配阶段出现结构干涉、操作空间不足的问题。转子部分的结构做了动平衡对应的结构简化，既保证三维模型的轻量化，不会在整机装配时占用过多的软件运行资源，也完整保留了所有和安装、对接相关的关键尺寸特征，不管是用来做设备的方案演示、结构校核，还是做后续的传动链路仿真，都能直接调用，不需要再二次修正关键安装参数。
