移动式自驱发电动力集成机组结构设计

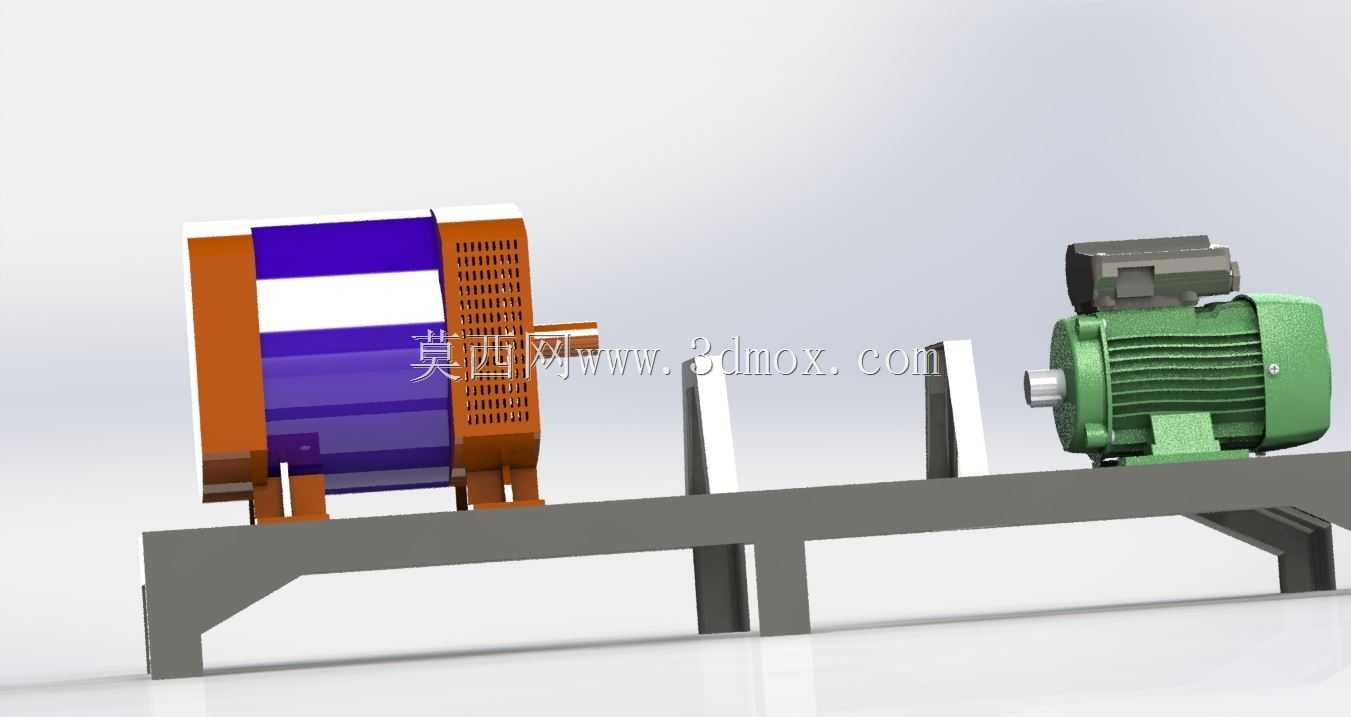

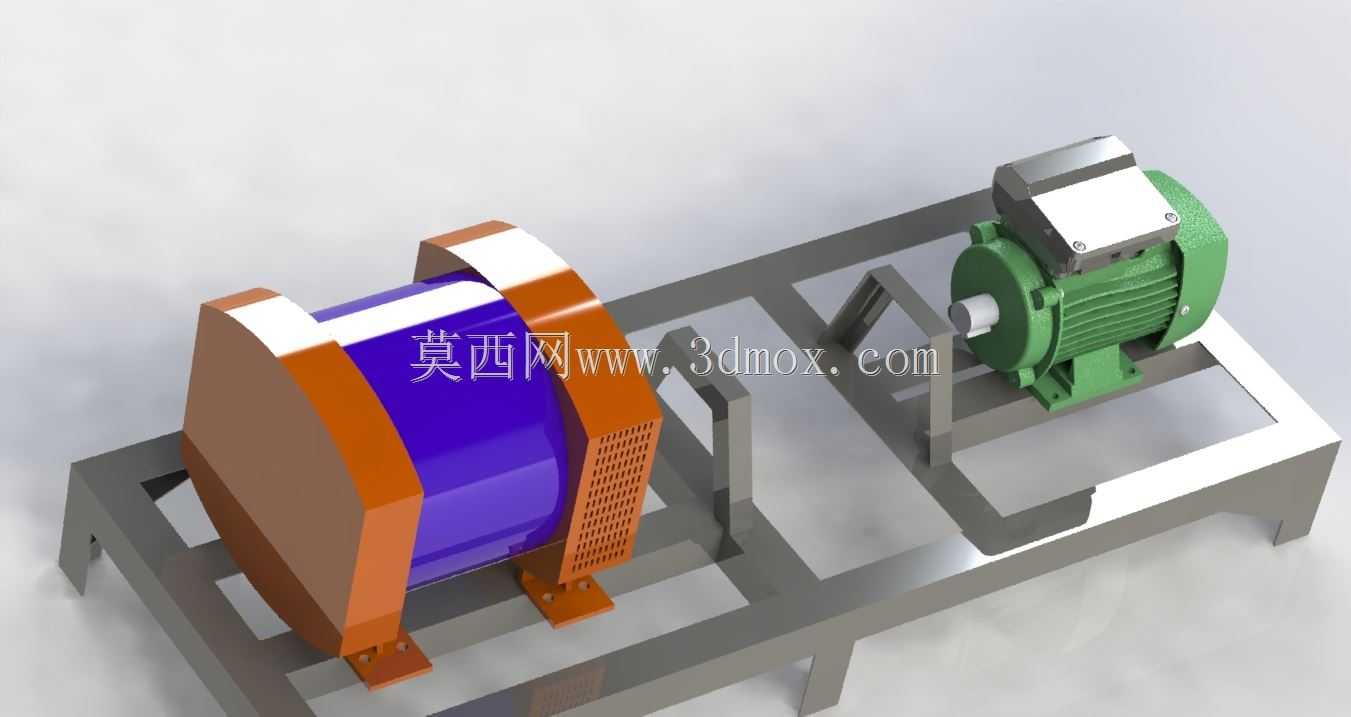

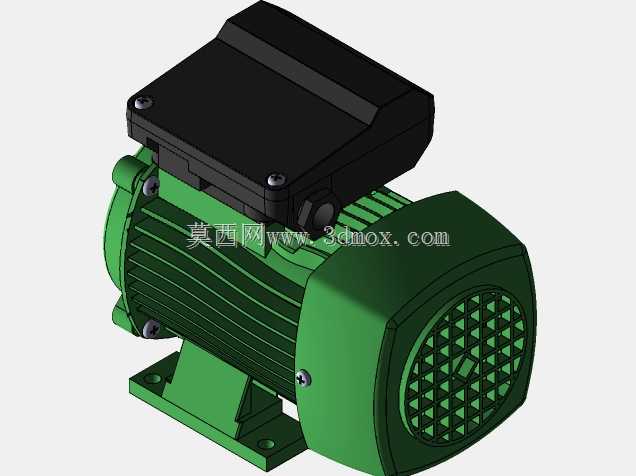

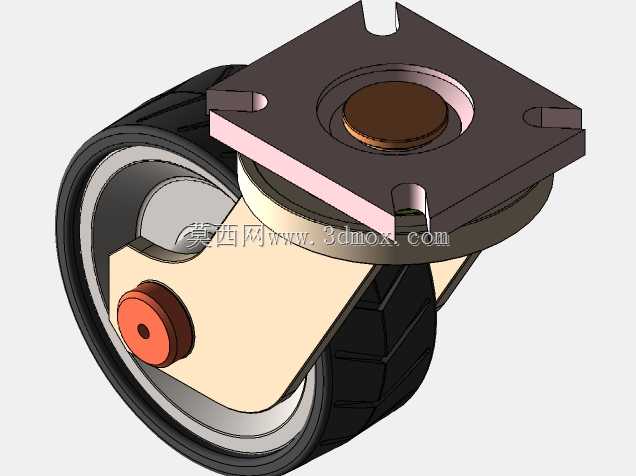

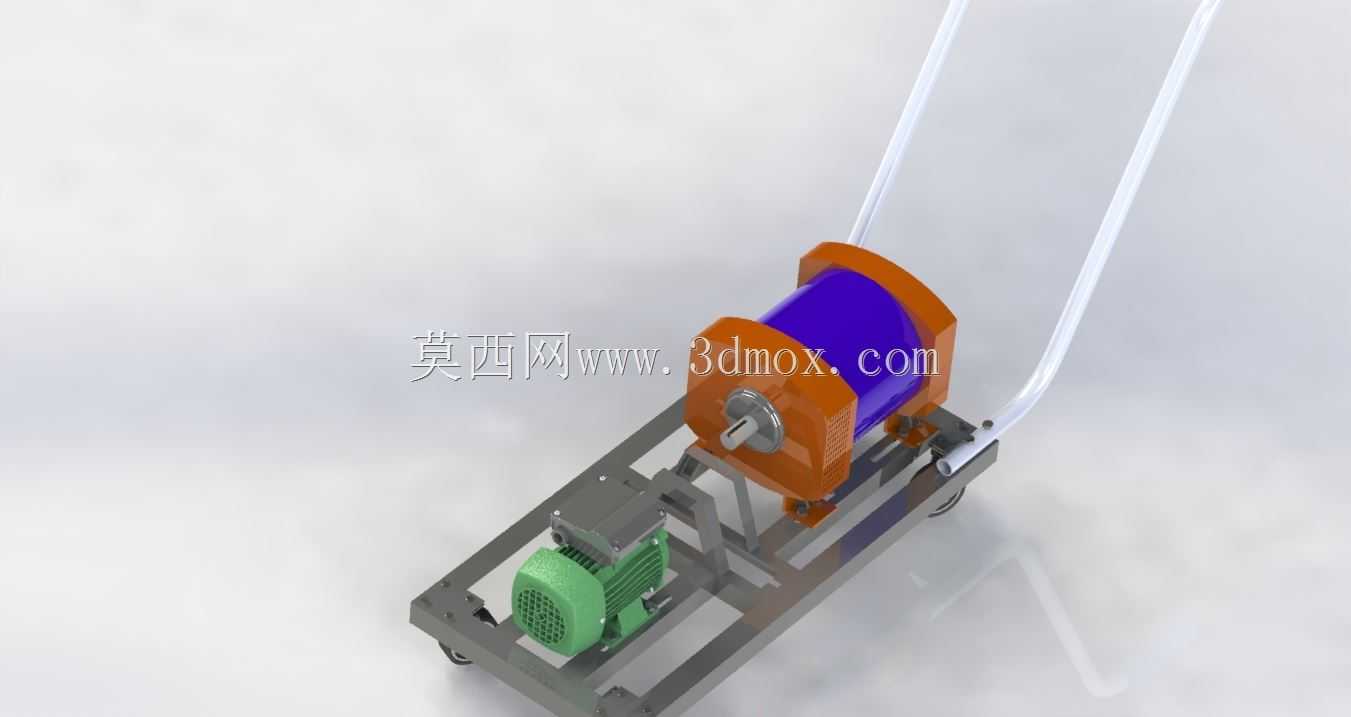

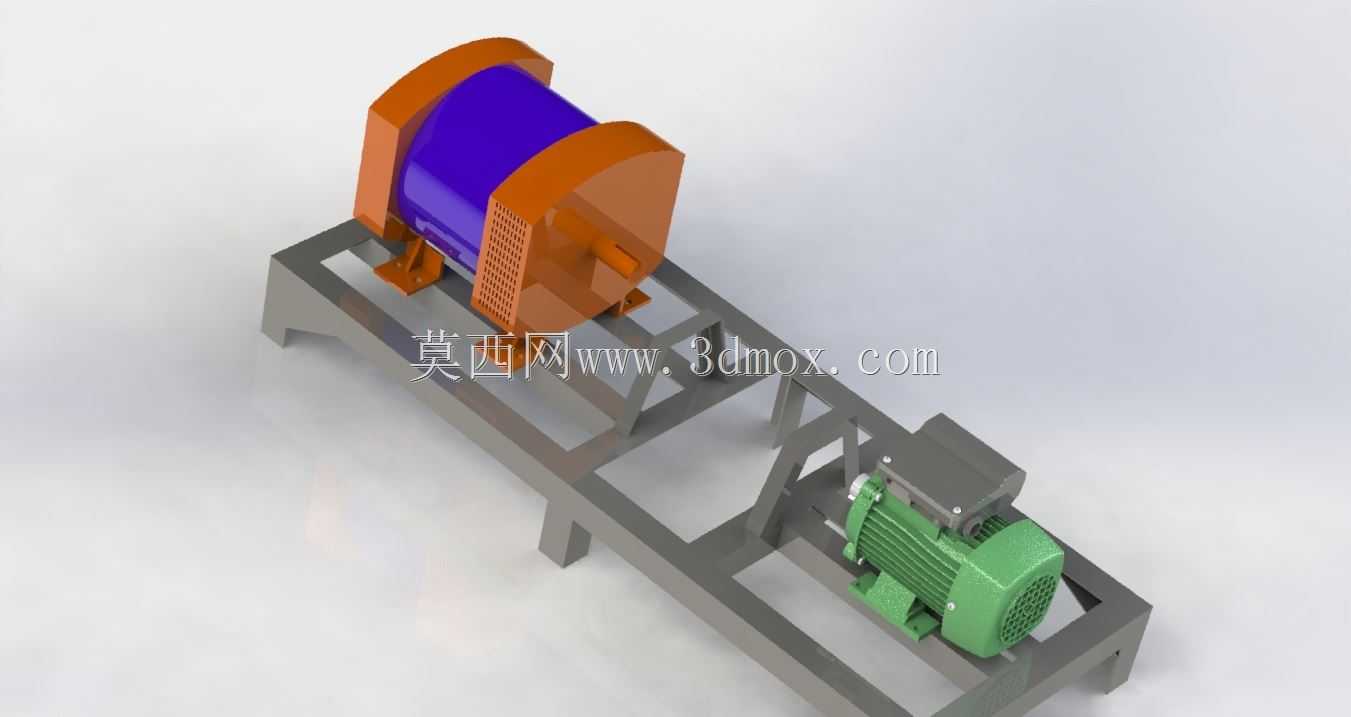

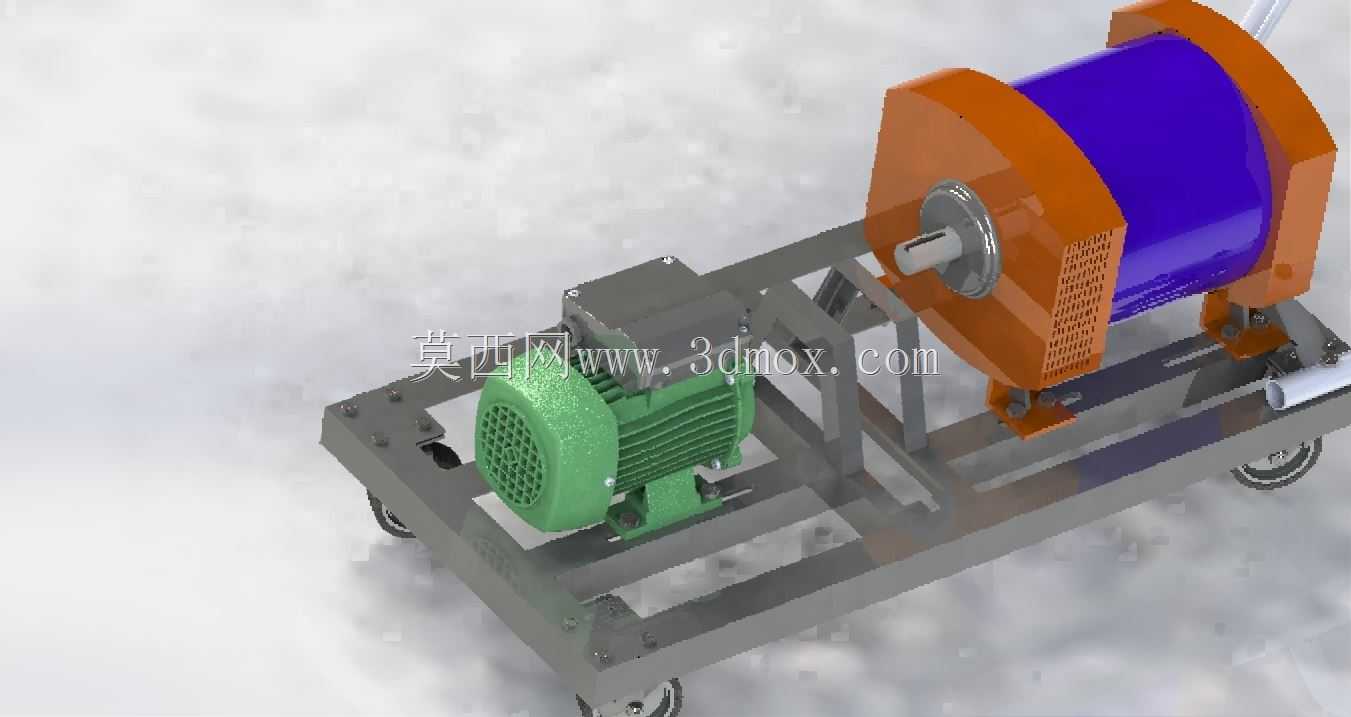

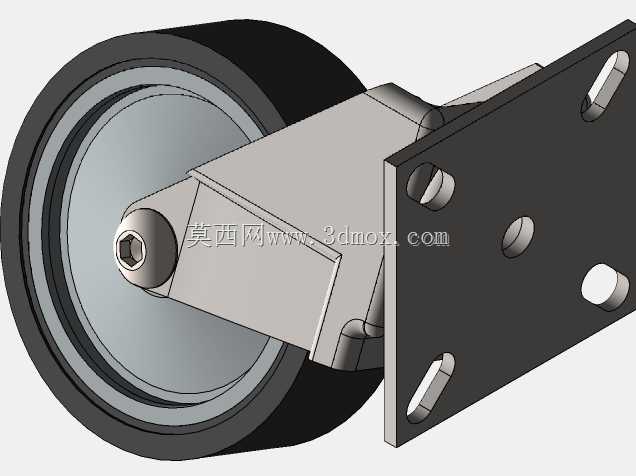

　　这套集成式动力发电结构，最初是为野外无电网覆盖的临时供电场景做的方案适配，比如偏远林区的作业点位临时供电、户外应急抢修的独立电源供给、偏远牧区散户的日常用电补充，都能适配这类不需要外接燃料输入的供电需求，整套结构做了可移动机架设计，底部配置脚轮，单人就能完成短距离移位转场，不需要额外吊装设备配合。从结构布局来看，整套机组采用分体同轴直连的排布逻辑，驱动端与发电端分别固定在型钢焊接的一体式机架上，机架采用矩形型钢拼焊成型，焊接位置做了应力释放倒角处理，避免长期运行振动导致焊缝开裂，两个核心部件的安装基面都做了铣平加工，保证同轴度公差控制在0.1mm以内，减少运转过程中的径向跳动，降低轴承磨损速度。驱动单元采用卧式安装结构，

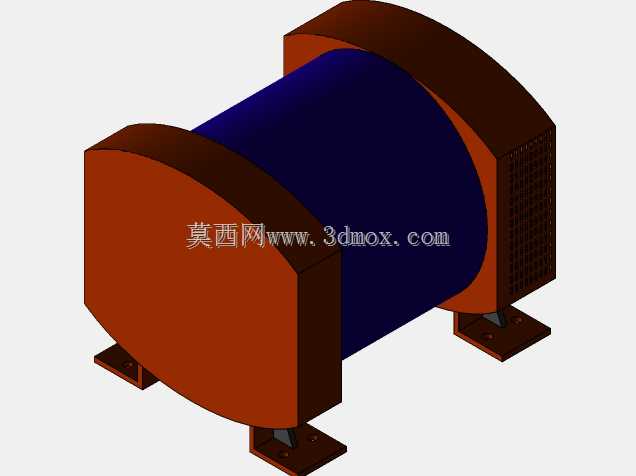

　　外壳带散热筋结构，端盖位置设置通风孔，保证长时间高负载运行时内部热量能快速散出，输出轴通过刚性联轴器与发电单元的输入轴连接，联轴器位置加装了防护罩，避免运转过程中异物卷入或者人员误触。发电单元的外壳做了半封闭防护设计，侧面开有阵列式通风槽，既可以阻挡大颗粒杂物进入内部绕组，又能保证空气流通带走绕组运行产生的热量，输出轴端设置有轴承座支撑，抵消轴系运转的径向载荷，延长核心部件的使用寿命。在安装边界设计上，整套机组的机架宽度控制在常规人行通道的通行宽度范围内，长度预留了接线端子的操作空间，高度适配成年人站立操作的接线、检修高度，不需要额外垫高或者挖坑做基础，放置在平整硬化地面就能直接投入使用，机架底部预留了地脚固定孔位，

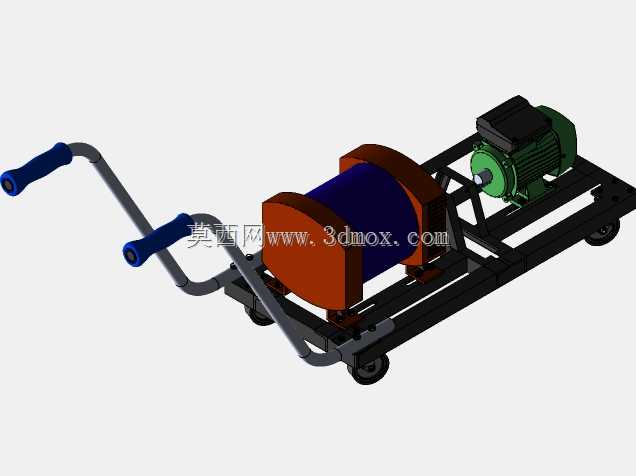

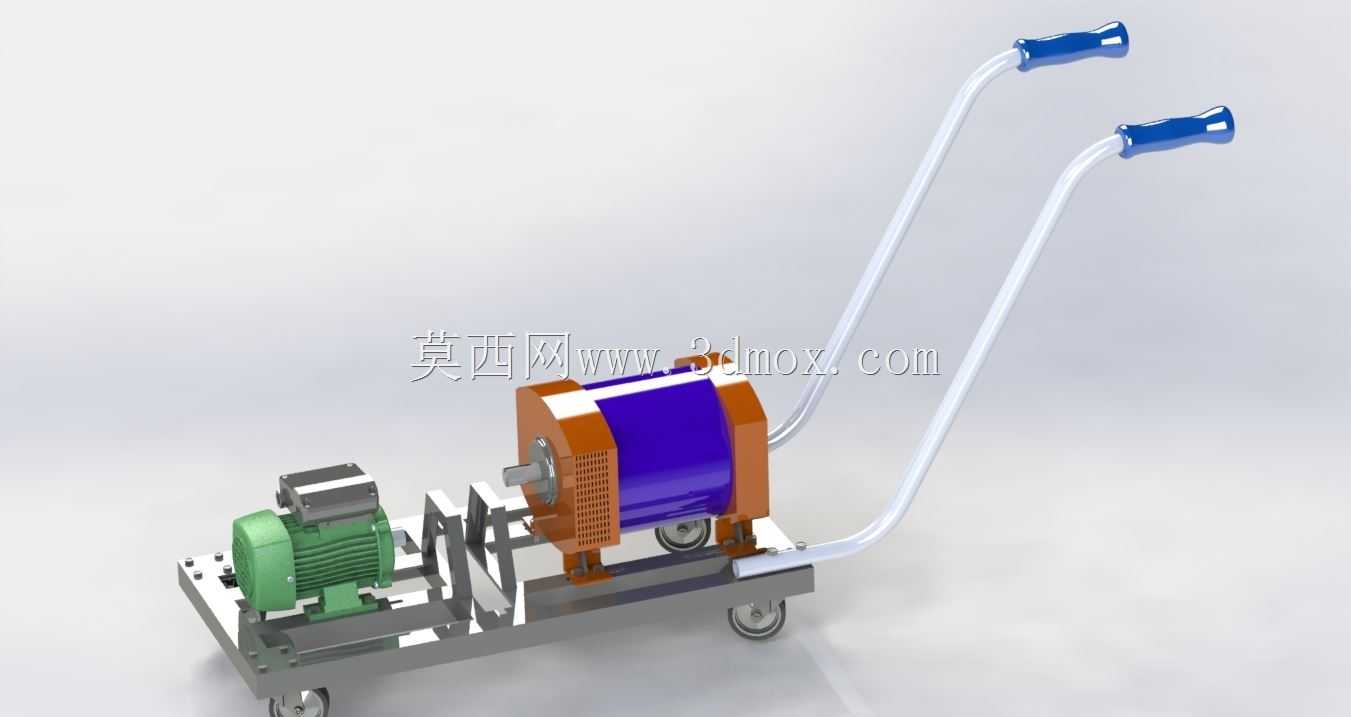

　　如果需要长期固定在某个点位使用，可以通过膨胀螺栓将机架与地面固定，抵消运行时的振动位移。设计过程中特意做了重心配平计算，两个核心部件的重量分别布置在机架的前后承重梁位置，整体重心落在机架几何中心偏下位置，移动过程中不会出现侧翻风险，推拉手杆设置在机架的一端，高度适配人手握持的自然高度，推移时不需要过度弯腰发力。从功能实现逻辑来看，这套结构通过动力端的旋转输出带动发电端的转子切割磁感线产生电能，整套传动路径没有多余的减速或者变速结构，传动效率损失控制在极低水平，机架上预留了电控元件的安装位，可以根据实际使用需求加装稳压模块、输出插座、过载保护开关等附属配件，不需要额外对机架做二次打孔加工。在细节结构处理上，

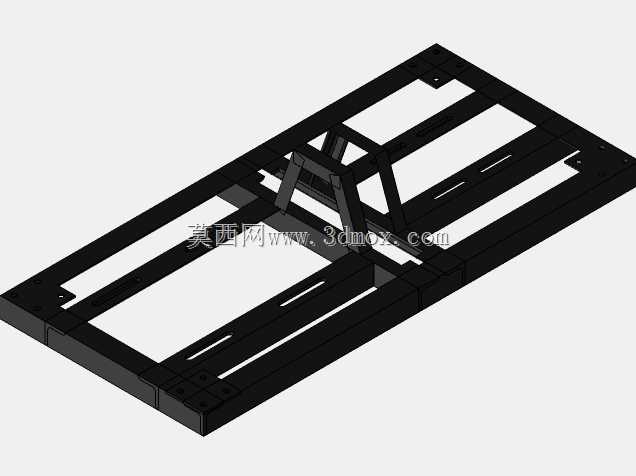

　　两个核心部件的安装位置都设置了可调节的腰型固定孔，安装时可以微调两个部件的轴间距与同轴度，降低装配难度，后期维护更换部件时也不需要重新做整个机架的基面加工，腰型孔的长度预留了足够的调节余量，适配同功率段不同安装尺寸的部件替换。考虑到户外使用的环境适应性，机架表面做了防锈喷涂处理，所有外露的紧固件都采用镀锌材质，避免雨天或者潮湿环境下出现锈蚀，影响部件拆卸维护。整套结构的布线槽都预留在机架型钢的内侧空间，动力线与控制线可以沿着机架内侧排布，通过线卡固定，不会外露在机架外侧被剐蹭破损，也不会被运转部件卷入。在振动控制方面，两个核心部件与机架的连接位置都加装了橡胶减震垫，吸收运转过程中产生的高频振动，降低运行时的噪音，同时避免振动传递到地面影响周边设备，也能减少振动导致的紧固件松动问题。发电单元的尾部预留了散热风扇的安装位，如果是在高温环境下使用，可以加装强制散热风扇，进一步提升高负载运行时的散热能力，避免绕组过热导致绝缘老化。这套结构没有复杂的特殊定制零件，大部分采用标准件与通用工业部件拼接，加工难度低，普通的机械加工车间就能完成机架的焊接与加工，不需要特殊的加工设备，后期维护的配件也容易采购，使用成本更低。
