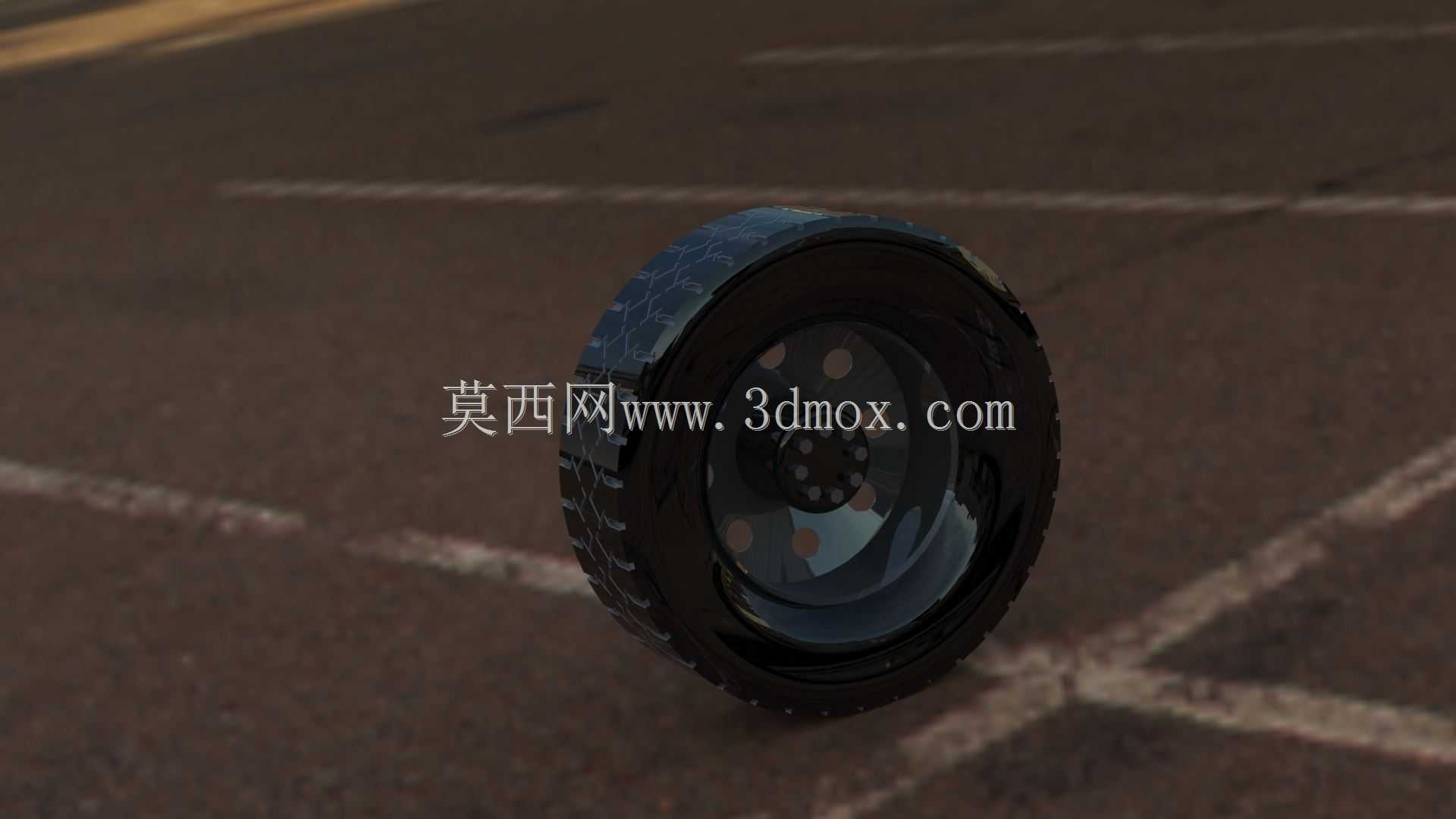

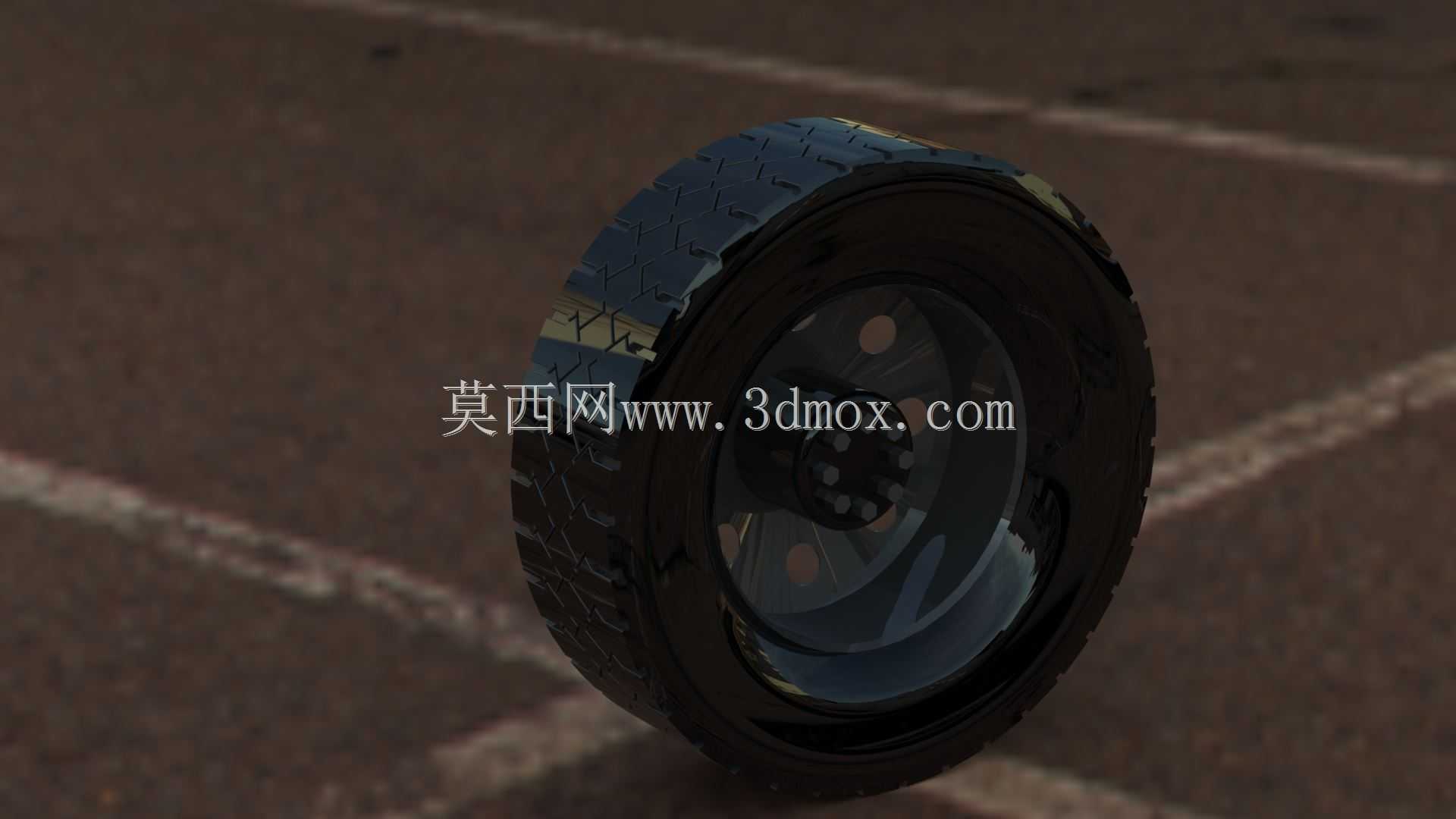

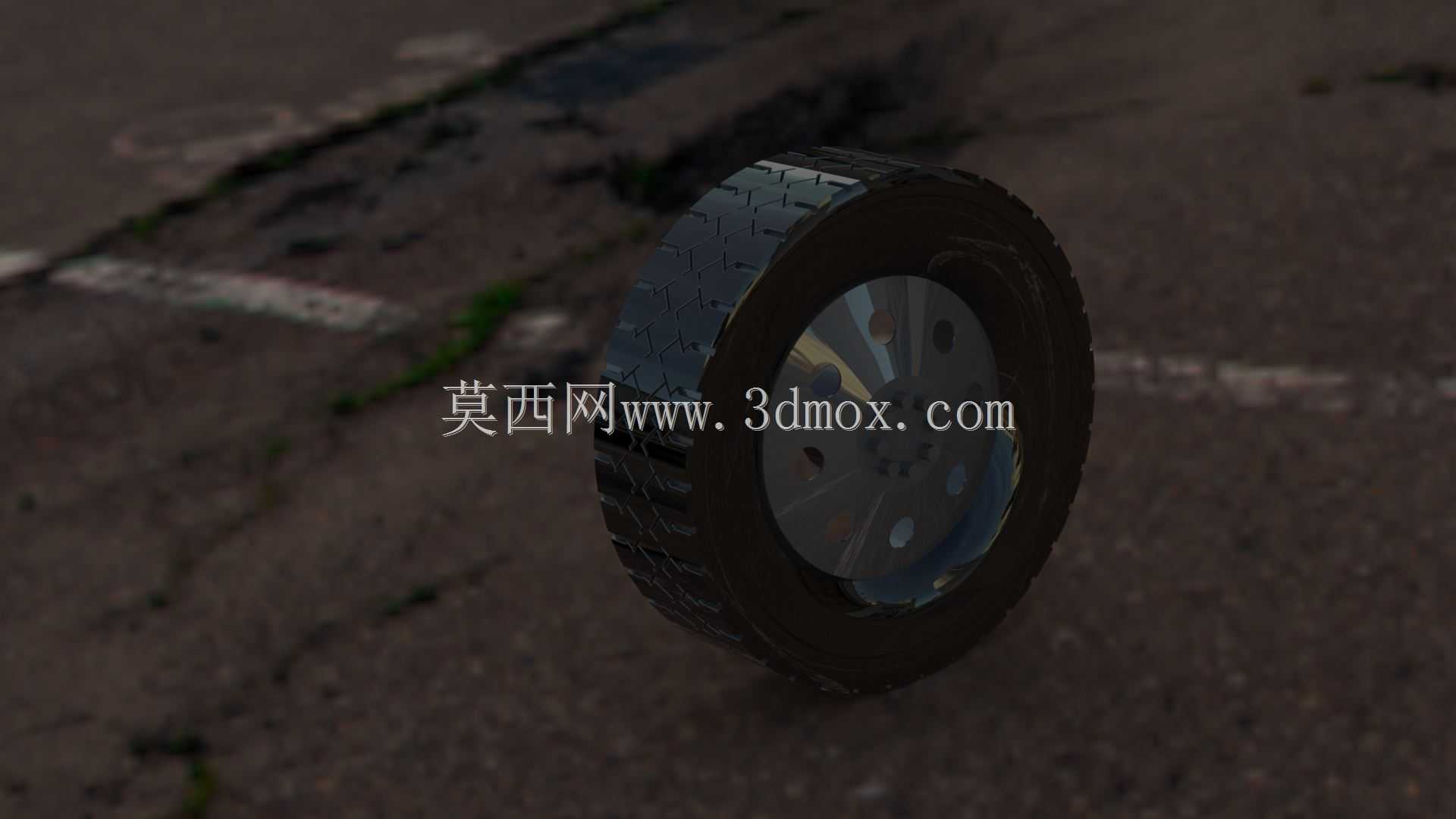

重载商用车钢制轮毂橡胶轮胎总成

　　在商用车、重载工程运输车辆的行走系统设计中，车轮总成是直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，本次呈现的载重轮胎搭配钢制轮毂的总成结构，完全围绕重载工况的使用需求完成结构设计。从实际应用场景来看，这类车轮总成主要适配额定载荷10吨以上的货运卡车、重型自卸车、工程作业挂车，需要在非铺装碎石路面、长距离高速铺装路面、高负载爬坡等复杂工况下稳定工作，既要承受车辆满载时垂直方向的静载荷，还要传递驱动桥输出的启动、制动扭矩，同时抵消路面颠簸带来的横向、纵向交变冲击力，避免轮辋变形、轮胎脱层等失效问题。

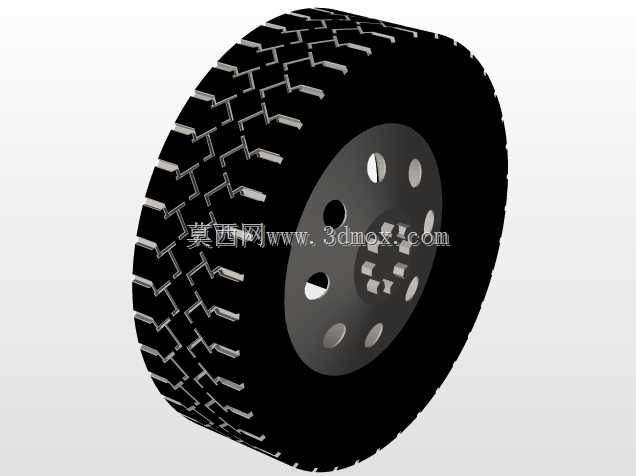

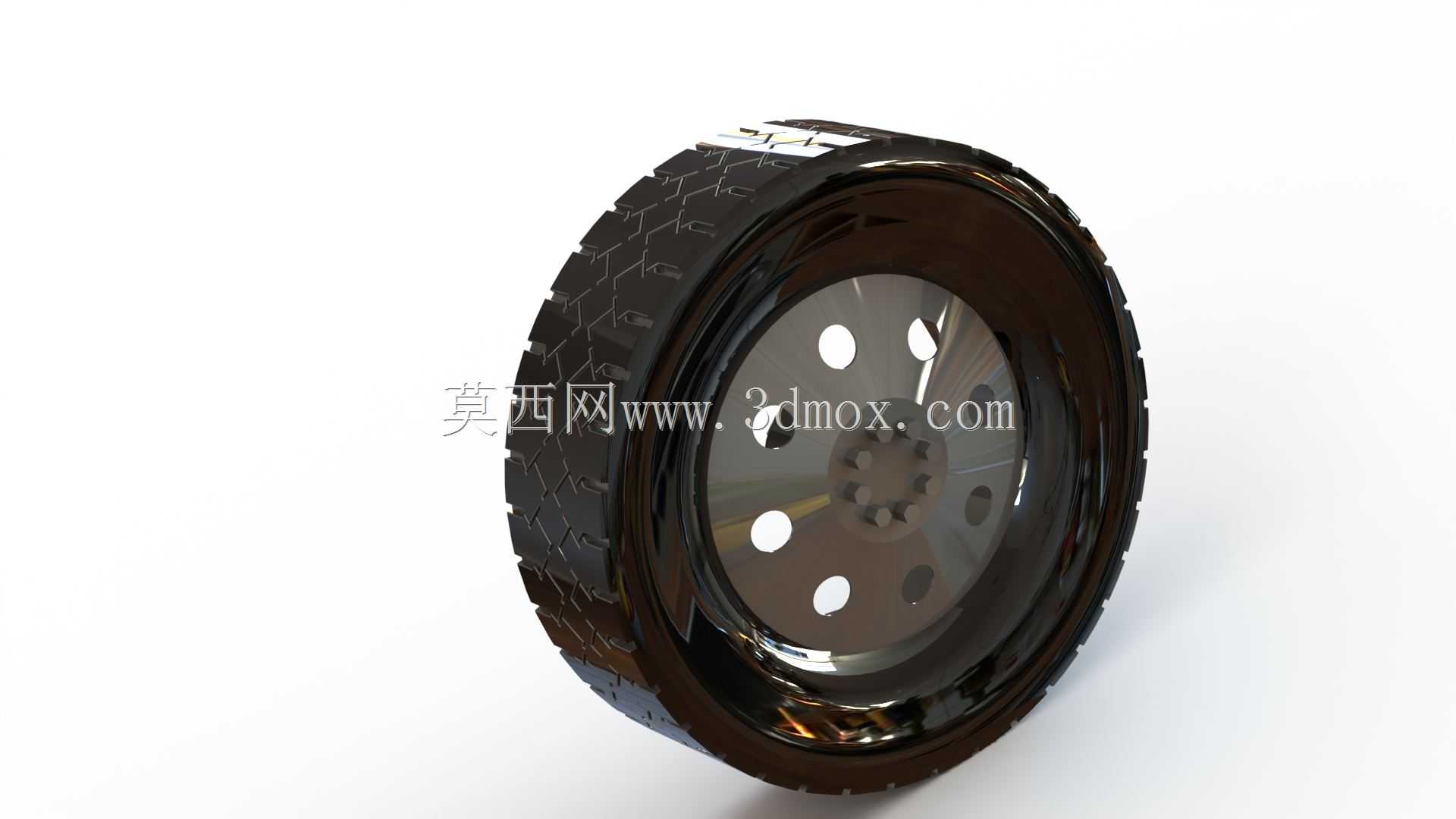

　　从功能特性层面拆解，轮胎部分采用加深块状花纹的胎面设计，花纹块的排布角度经过受力优化，纵向花纹沟保证铺装路面行驶时的排水性能，避免雨天高速行驶出现水滑现象，横向交错的块状花纹则能在非铺装路面提供足够的抓地力，减少泥泞、碎石路面的打滑概率；胎体采用多层帘线缠绕的加强结构，胎侧厚度较乘用轮胎提升40%以上，能够抵御路面碎石的穿刺、剐蹭，降低重载工况下胎侧鼓包的失效风险。配套的钢制轮毂采用多螺栓孔的安装结构，轮辐上的圆形减重孔在保证结构强度的前提下，尽可能降低轮辋总成的旋转惯量，减少车辆起步、制动时的能量损耗，同时也能为制动鼓、制动盘的散热提供空气流通通道，避免长下坡制动时热量堆积引发轮胎过热。

　　设计过程中首先明确了安装边界的约束条件：轮辋与轮胎的配合采用标准过盈配合尺寸，胎圈座的角度、轮缘的高度完全匹配重载轮胎的安装规范，保证轮胎充气后胎圈与轮辋紧密贴合，不会在大扭矩输出时出现相对滑转；轮毂的螺栓孔分布圆直径、中心定位孔尺寸严格对应重载车桥的轮毂轴头参数，安装面的平面度公差控制在0.2mm以内，避免安装后车轮出现端面跳动，引发行驶抖动、轮胎偏磨等问题。外形尺寸方面，轮胎的断面宽度、整体直径适配常见的重载车辆轮拱空间，转向时轮胎与轮拱内衬、转向拉杆的最小间隙预留25mm以上，即使在轮胎满载荷变形、悬架极限压缩的工况下，也不会出现运动干涉。

　　从结构设计的思路来看，整个总成没有采用冗余的复杂结构，所有结构特征都服务于重载可靠性的核心需求：轮辐与轮辋的连接采用满焊焊接工艺，焊道的高度、走向经过应力仿真优化，能够承受交变载荷下的应力集中，避免焊缝开裂；轮胎的气门嘴安装位置预留了足够的操作空间，方便日常充气、胎压检测的维护操作；轮辋表面采用黑色电泳涂装处理，能够抵御路面融雪剂、泥水的腐蚀，延长户外使用的寿命。需要注意的是，该结构为原理展示用的结构模型，未标注具体的尺寸公差、材料牌号、载荷等级参数，实际生产应用时需要结合具体车型的轴荷参数、行驶工况完成对应的强度校核与尺寸细化，比如根据额定载荷调整胎体帘线的层数、轮辋的板材厚度，根据最高行驶速度匹配对应的轮胎动平衡等级，根据使用环境调整胎面胶料的耐磨、耐温配方。在三维建模过程中，轮胎的花纹曲面、轮辐的冲压成型曲面都做了连续的曲率过渡，没有出现尖锐的棱角、非连续曲面，既符合实际零部件的加工工艺要求，也能为后续的有限元应力分析、运动干涉检查提供准确的模型基础，方便设计人员直接导入装配体完成整车行走系统的匹配验证。
