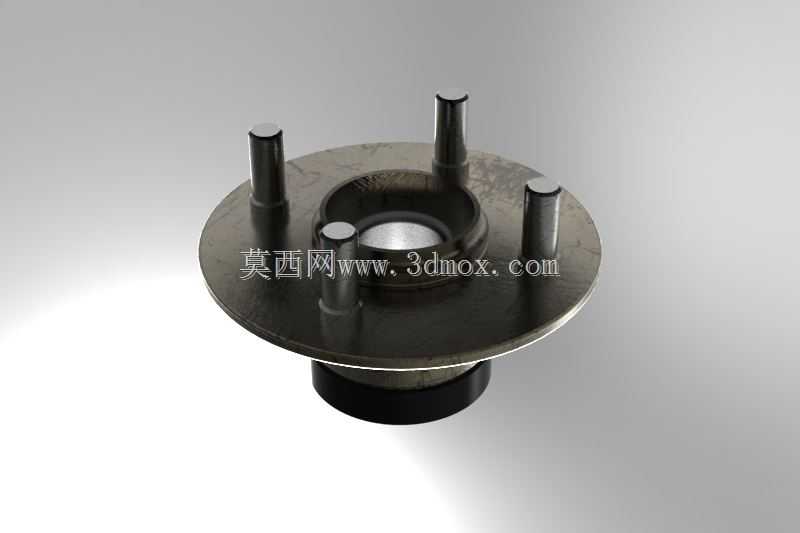

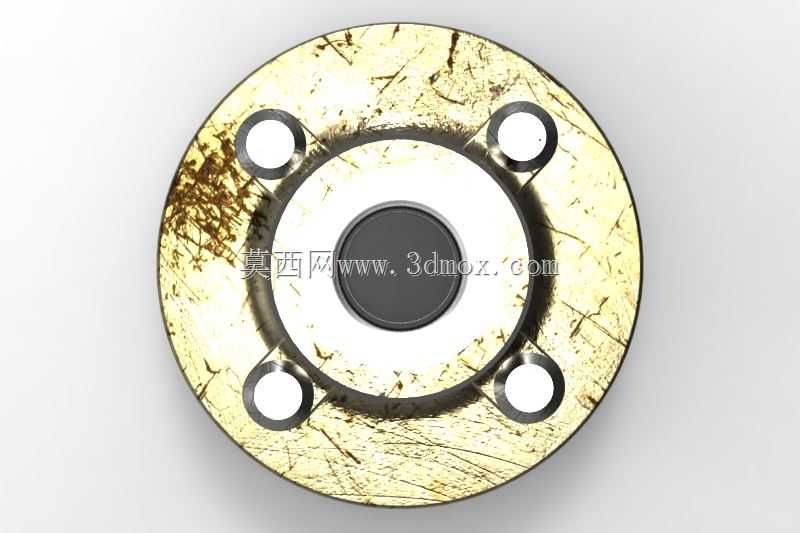

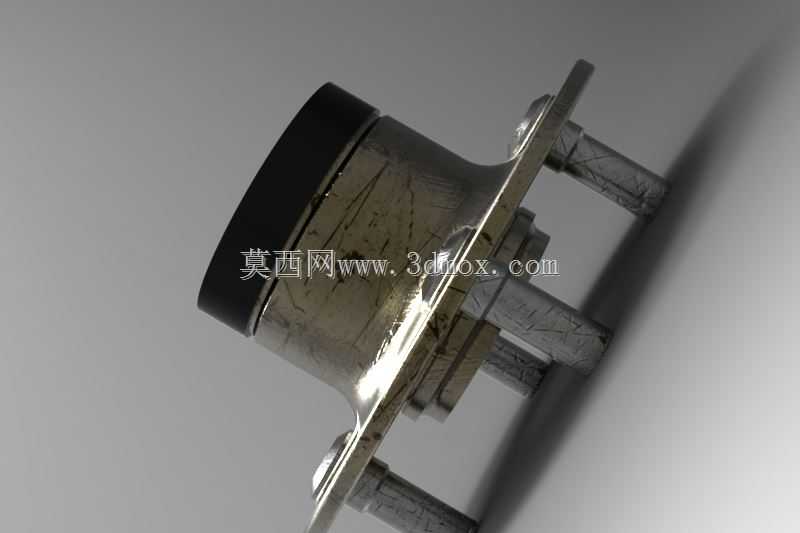

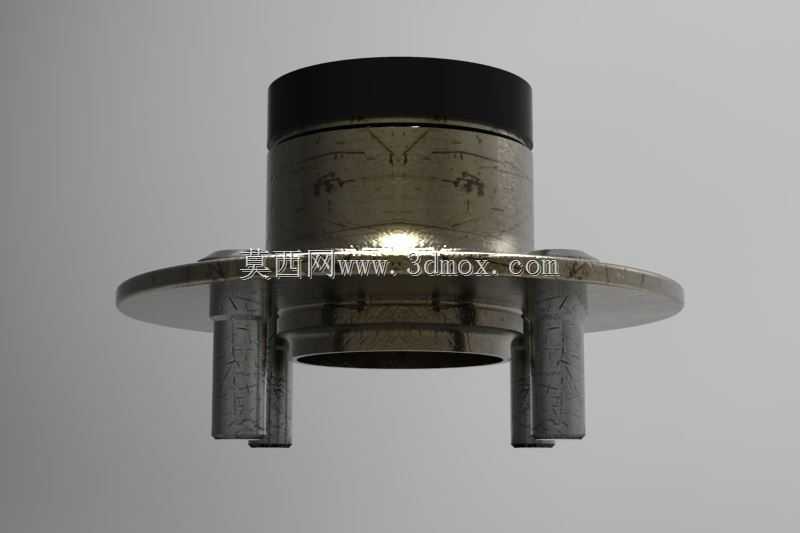

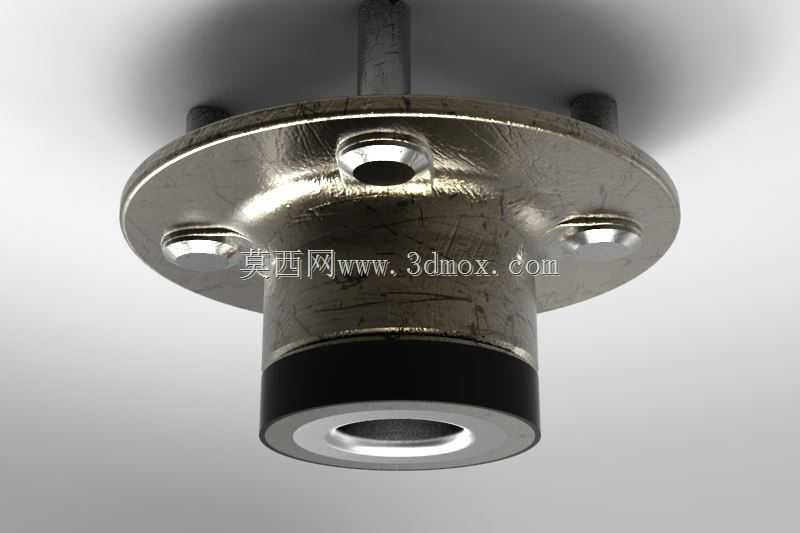

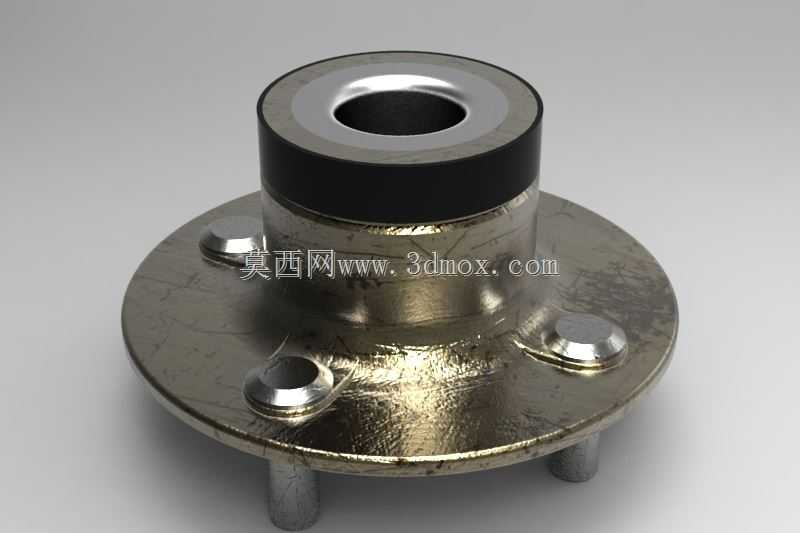

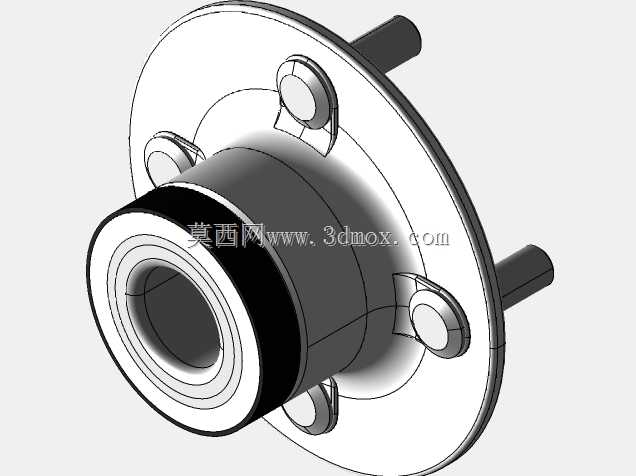

本田城市车型后轮毂结构三维数模

　　在乘用车底盘行走系统的设计开发环节，后轮毂作为连接车轮与后桥转向节/拖曳臂的核心承载部件，其结构合理性直接决定了行驶过程中的轮端跳动精度、承载可靠性以及后期维保的便捷性，这款适配本田城市小型乘用车的后轮毂结构，在建模阶段完全还原了量产件的实际装配边界与功能特征，可用于底盘系统匹配校核、轮端受力仿真分析、维修拆装模拟等多个工程场景。从实际装车用途来看，该部件承担着多重核心功能：一方面要为后轮轴承提供精准的安装定位基准，通过中心孔与轴承外圈的过盈配合实现轴承的径向与轴向固定，避免车辆行驶过程中轴承出现窜动引发的轮端抖动；另一方面法兰盘上的螺栓柱需要与车轮轮辋的安装孔精准对位，通过螺母锁紧将车轮牢牢固定在轮毂上，

　　传递车身载荷与行驶过程中的纵向、横向冲击力，同时制动鼓或制动盘的安装面也集成在轮毂法兰内侧，保证制动部件与轮心的同轴度，避免制动过程中出现偏磨、抖动问题。从设计思路层面拆解，这款后轮毂采用了分体集成式的结构逻辑，中心主体为锻钢加工的承载基体，上部的轴颈部位根据轴承的装配尺寸做了阶梯式设计，不同轴段的直径差刚好对应轴承内圈的定位台阶，轴颈顶端的凹槽用于安装锁紧卡簧，限制轴承的轴向窜动量；下部的法兰盘采用三螺栓均匀分布的布局，三个螺栓柱采用压装方式固定在法兰的预制孔内，法兰盘上同时预留了一个定位销孔，用于车轮安装时的快速对位，避免装配时轮孔错位导致的螺栓剪切受力。法兰与轴颈的过渡位置做了大圆角处理，从结构上降低应力集中系数，

　　应对车辆过弯、经过颠簸路面时产生的交变弯曲应力，避免长期使用后出现根部断裂的失效问题。在安装边界的尺寸控制上，建模时严格遵循量产件的公差配合要求：中心轴颈的外径尺寸与对应型号双列角接触轴承的内圈内径保持过盈配合，过盈量控制在0.02-0.04mm区间，既保证轴承装配后的紧固性，又避免压装时内圈受力过大导致的轴承预紧力异常；法兰盘的安装端面平面度控制在0.02mm以内，保证制动盘、车轮安装后与轮心的垂直度，避免高速行驶时车轮出现端面跳动；三个安装螺栓的分度圆直径、螺栓伸出法兰端面的长度完全匹配对应车型的轮辋安装孔参数，中心孔的深度、内径尺寸适配后桥轴头的装配空间，不会出现装车时与周边悬架部件、制动管路的干涉问题。

　　上部的黑色密封环结构采用橡胶包金属的设计，压装在轴颈顶端的台阶位置，作用是阻挡外界泥水、灰尘进入轴承内部，同时防止轴承内部的润滑脂甩出，延长轴承的使用寿命，建模时还原了密封环的唇边结构，可用于密封性能的仿真验证。法兰盘背面的定位凸台尺寸与后桥轮毂轴承座的内孔精准匹配，装配时凸台插入轴承座内孔实现轮毂的径向定位，保证轮毂转动时的同轴度。在实际工程应用中，这类高精度的轮毂三维数模可以在车型改款阶段用于轮端参数的匹配验证，比如更换不同偏距的轮辋时，可通过数模模拟螺栓长度是否满足锁紧要求、轮辋与法兰面的贴合面积是否达标；也可用于职业院校汽车维修专业的拆装教学，通过三维模型拆解展示轮毂内部的轴承、密封件、锁紧结构的装配关系，让学员更直观理解轮端部件的配合逻辑；在零部件逆向开发环节，该数模可作为加工工艺编制的参考，明确各加工面的精度要求、螺栓压装的力值参数，减少试制阶段的尺寸偏差问题。需要注意的是，轮毂作为安全件，所有结构圆角、壁厚的设计都经过了严格的受力仿真验证，建模时不能随意更改过渡圆角的尺寸、法兰盘的厚度，否则会导致部件的承载能力下降，引发行驶安全隐患；密封环的安装槽尺寸也需要严格控制，过松会导致密封件脱落，过紧会导致密封唇边压溃变形，失去密封效果。
