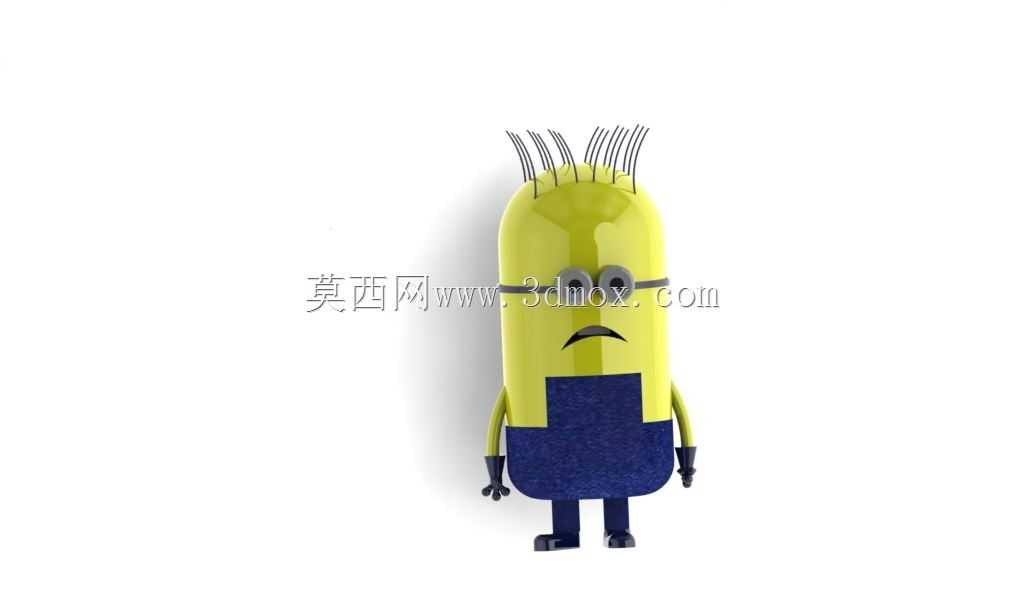

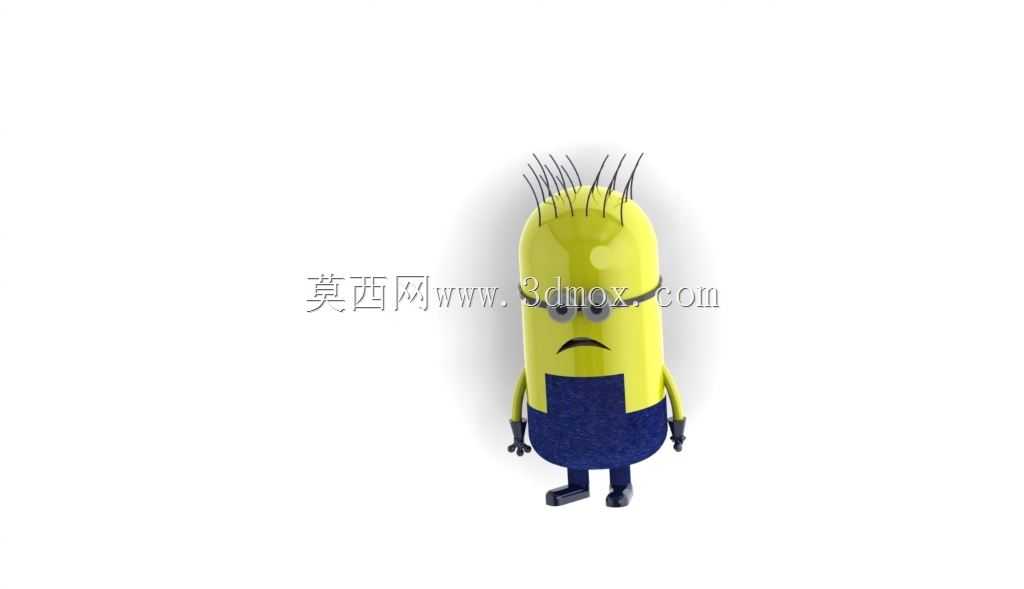

卡通小黄人形象曲面造型设计作品

　　本次完成的曲面造型作品，以大众熟知的拟人化卡通仆从形象为原型，全程依托曲面建模逻辑完成整体形态构建，整个建模过程没有采用实体拉伸、切除这类常规实体建模的快捷路径，所有轮廓过渡、曲面衔接都严格遵循G2连续的曲面质量要求，目的是验证复杂自由曲面在常规三维设计环境下的实现路径，梳理不同曲率曲面拼接时的公差控制方法。从实际应用场景来看，这类高精度的卡通角色曲面模型，可直接对接文创周边的手办开模流程，也能作为主题展陈的3D打印原型使用，还可以嵌入科普类、娱乐类的交互演示场景作为可视化元素，甚至能作为曲面建模教学的典型案例，帮助初学者理解自由曲面构建时的分面逻辑。从设计思路上拆解，整个造型没有采用整体铺面的粗暴方式，

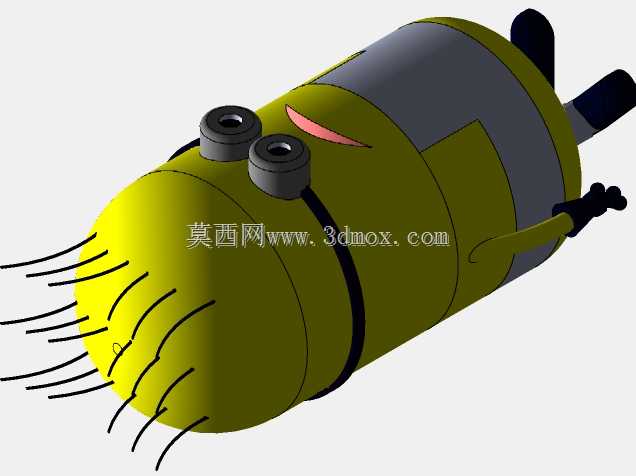

　　而是先按照角色的结构拆分出独立的曲面块：头部的椭球基础形态先通过放样生成基础面，再针对头顶发丝的凸起结构，采用曲面裁剪后补面的方式处理每一根发丝的根部过渡，避免直接拉伸实体造成的曲面褶皱；面部的单眼护目镜结构，单独拆分出环形曲面与头部基础面做曲率匹配，保证护目镜与脸部衔接处没有明显的棱线转折；躯干部分的背带工装造型，没有采用实体加厚后做圆角的方式，而是先构建工装的外轮廓曲面，再通过曲面偏移生成壁厚，处理背带与躯干衔接处的过渡曲面时，特意调整了曲面的控制点权重，让过渡区域的光影过渡自然，不会出现实体圆角常见的曲率断层问题。四肢部分的圆柱形态与躯干、手脚的衔接处，都做了渐变式的曲面过渡，匹配卡通角色圆润的视觉特质，手部的手套分色边界、

　　脚部的鞋型轮廓，都通过曲面分割线做了明确的边界区分，方便后续渲染时直接分配不同材质。从外形尺寸与安装边界来看，整个模型按照等比例缩放的适配逻辑做了参数化关联，整体高度方向的基准面设置在角色脚底平面，所有曲面的控制点都没有超出脚底基准面以下的区域，保证3D打印时不需要额外添加支撑底座就能直接放置；模型整体的最大外轮廓在横向、纵向都做了边界约束，横向最大宽度出现在工装下摆位置，纵向最大深度出现在头部最凸点，所有曲面的法向都统一朝外，没有出现曲面反转的问题，对接后续的渲染、开模、3D打印流程时，不需要额外做几何修复。在曲面构建的实验过程中，特意针对大曲率转角的补面逻辑做了多轮调整，比如嘴角下垂的表情弧度，最初采用单张四边面铺面时，

　　曲面中间出现了不必要的凹陷，后续通过拆分三张四边面做拼接，调整每张面的UV走向，最终实现了自然的悲伤表情弧度，同时保证曲面的斑马纹检测连续无断点。整个造型的所有分面都尽量采用四边面结构，减少三角面、五边面的出现，避免后续导入其他软件做格式转换时出现破面问题，不同部件之间的曲面间隙控制在0.01mm以内，满足工业级开模的公差要求。对于这类非工业标准件的趣味造型，建模过程中最容易忽略的是曲面的可制造性，本次建模时特意针对所有外凸曲面做了拔模角度检测，所有垂直于放置基准面的曲面都预留了1度以上的拔模斜度，即使后续需要做注塑开模生产小尺寸周边玩具，也不需要额外调整曲面结构。另外，模型的材质分区边界都做了清晰的曲面分割，比如黄色皮肤部分、蓝色工装部分、黑色手套鞋子部分、银色护目镜部分，每个区域的曲面都是独立的封闭面组，不需要在渲染软件中重新绘制材质选区，能直接提升后续可视化工作的效率。从结构设计的实操角度来说，这类自由曲面建模的练习，能有效提升工程师对曲面控制点的把控能力，理解不同分面逻辑对最终曲面质量的影响，把这类练习中掌握的曲面过渡、曲率匹配技巧，迁移到工业产品的曲面外观设计中，比如消费电子的外壳曲面、汽车覆盖件的曲面构建，都能用到相同的分面与曲率控制逻辑。
