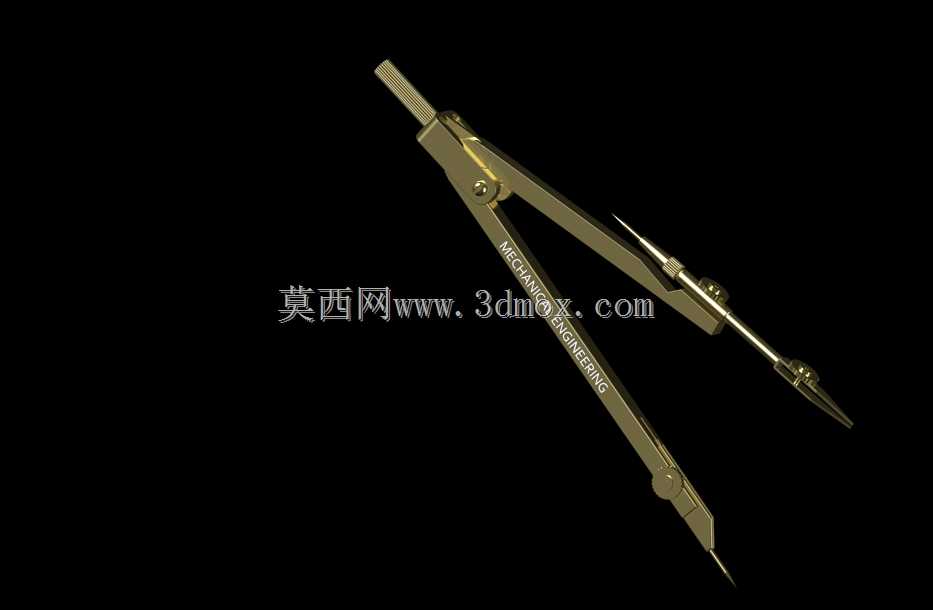

精密绘图圆规三维结构设计模型

　　这款绘图圆规的三维结构设计，核心围绕手工精密绘图场景的实际使用需求搭建，日常机械制图手工草稿绘制、工程图样校核标注、教学场景几何作图、钣金展开实样划线等场景中，这类工具都是工程技术人员手边的基础配置，区别于普通学生用简易圆规，这款结构的设计更偏向工业绘图场景的长期使用稳定性考量。从结构功能来看，整个构件采用双支脚铰接的经典布局，铰接转轴位置做了阻尼适配设计，开合过程中支脚转动顺滑无旷量，同时能够在任意开合角度保持稳定锁止，不会因为绘图时的手部施力出现支脚滑移，保证绘制圆弧或整圆时的半径尺寸一致性。其中一个支脚末端配置定心钢针，钢针的伸出长度做了可调结构设计，使用时可以根据绘图纸张厚度、图板软硬程度调整针尖探出长度，

　　既保证定心时不会在图板上扎出过深的针孔影响后续图样整洁，也能避免针尖过短导致绘图过程中圆心移位；另一支脚为绘图笔安装位，适配常规绘图铅笔、针管笔、鸭嘴笔的夹持需求，夹持结构采用侧向顶丝锁紧，更换不同绘图耗材时操作便捷，锁紧后笔杆无晃动，保证绘制线条粗细均匀、轨迹连续。设计过程中优先考虑了手持操作的人机适配性，支脚的握持段做了贴合手指弧度的轮廓处理，长时间握持绘图时不会出现硌手的问题，顶部的调节旋钮做了防滑滚花处理，微调开合半径时手指施力方便，不需要额外施加过大的按压力就能完成小尺寸半径的精准调整。整个构件的铰接副做了间隙优化，支脚开合全程没有卡顿感，两个支脚的开合角度覆盖常规绘图的全尺寸半径需求，

　　从几毫米的小直径圆弧到几百毫米的大直径整圆绘制都能适配，不需要额外加装延长杆就能覆盖日常机械制图的绝大多数圆弧绘制场景。从尺寸边界来看，收拢状态下整体长度适配常规文具收纳盒的尺寸区间，不会因为尺寸过长导致收纳不便，支脚的截面厚度做了等强度优化，在保证整体结构刚性的前提下尽可能控制整体重量，手持操作时不会因为自重过大导致手部疲劳，同时支脚的刚性足够，即使在大半径开合状态下绘图，支脚也不会出现侧向弯曲变形，保证绘制的圆弧不会出现椭圆偏差。定心钢针的尖端做了硬化处理，长期使用也不会出现针尖磨秃的问题，维持长期的定心精度，笔夹位置的同轴度做了严格管控，安装绘图笔后笔尖与定心钢针的尖端在收拢状态下能够完全对齐，保证零半径绘制时的点位准确性，

　　不会出现笔尖与定心点错位的问题。整个结构没有多余的冗余设计，所有活动部件的运动轨迹都做了干涉检查，开合过程中各个零件之间不会出现剐蹭卡滞，铰接位置的转轴采用铆接式装配结构，长期使用也不会出现转轴松脱的问题，适配工业场景下高频次的使用需求。不同于一次性简易文具的结构设计，这款圆规的各个易损部件都做了可更换设计，定心钢针磨损后可以单独拆卸更换，笔夹的锁紧顶丝滑牙后也能快速替换标准件，不需要整体报废，大幅延长工具的整体使用寿命，也降低了长期使用的耗材成本。在实际绘图作业中，这类结构的圆规配合不同的绘图耗材，既可以完成铅笔草稿线的圆弧绘制，也能配合鸭嘴笔完成墨线图的上墨作业，上墨过程中支脚的稳定锁止特性能够避免墨线出现抖动毛边，保证工程图样的线条质量符合制图标准要求。
