KNF型NF1.600微型隔膜泵结构设计

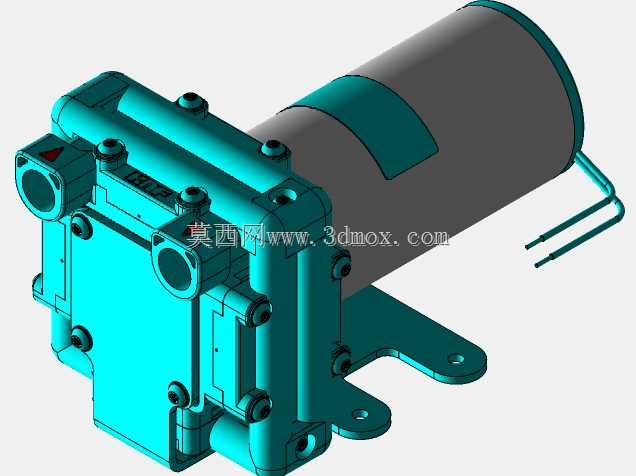

　　这款微型隔膜泵的结构设计，首先要匹配小流量流体输送场景的安装需求，底部一体成型的L型安装支架预留了两个标准安装孔位，孔位间距适配常见的小型设备安装基面，安装时可通过M4规格螺栓完成固定，整体安装边界控制在紧凑范围内，不会占用过多设备内部的排布空间，很适合嵌入到小型分析仪器、医疗采样设备、小型喷墨打印设备这类对安装空间有严格限制的终端产品里。从功能实现逻辑来看，该泵采用电机直驱隔膜往复的结构，电机输出端通过偏心结构带动隔膜腔内部的隔膜做周期性往复形变，配合腔体内的单向配流阀结构，完成流体的吸入与排出动作，这种结构设计的核心优势是输送过程中流体不会与驱动侧的运动部件直接接触，能够避免流体被润滑脂、金属磨屑污染，

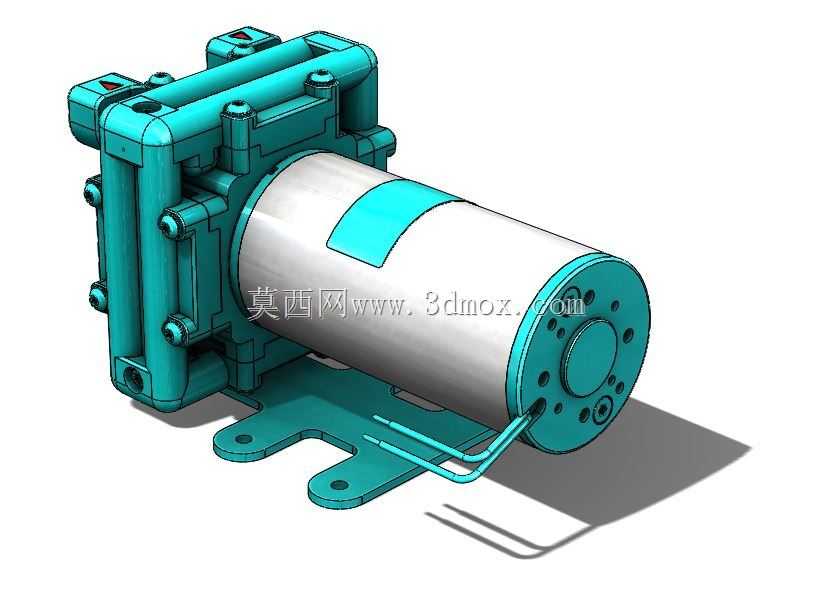

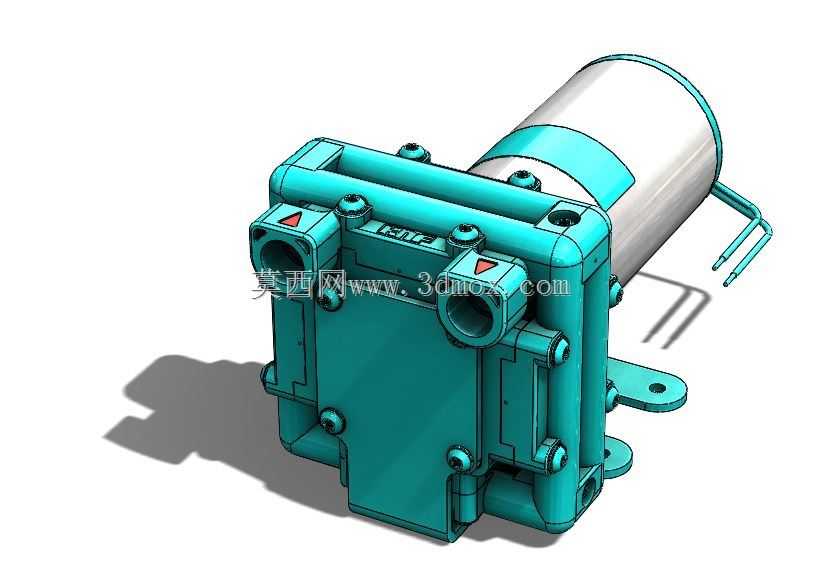

　　同时也能输送带有一定腐蚀性的弱酸碱流体、或者对洁净度有要求的试剂类介质，不会出现常规叶轮泵的叶轮锈蚀、介质泄漏污染驱动端的问题。在结构细节设计上，泵头部分采用多螺栓周向紧固的密封结构，隔膜被压紧在泵头腔体与中间连接座之间，密封面做了平面度管控，能够保证长期往复运动下的密封可靠性，不会出现内部窜流或者外部泄漏的问题；电机外壳采用圆柱型金属壳体，表面做了防腐涂层处理，尾部端盖预留了散热孔位，能够保证长时间连续运行时的电机温升控制在合理区间，不会因为过热导致磁钢退磁或者绝缘层老化。从实际选型适配的角度来说，这款泵的进出口位置做了快插接口的适配结构，能够直接匹配小口径的柔性软管，不需要额外做转接头设计，现场装配的时候可以直接完成管路连接，

　　减少装配工序的耗时；泵体的整体重心落在安装支架的中心位置，运行时的振动幅度被控制在很低的水平，不需要额外做减震结构设计就能满足多数小型设备的振动要求，不会因为泵体运行的振动影响终端设备上其他精密元件的工作精度。设计过程中需要重点关注隔膜的行程与偏心轮偏心距的匹配关系，偏心距过大会导致隔膜拉伸形变超过材料的疲劳极限，大幅缩短隔膜的使用寿命，偏心距过小则会导致单行程的排液量不足，无法达到额定的流量参数；同时单向阀的开启压力也要做匹配调校，开启压力过高会导致吸程不足、无法正常抽取低位的流体，开启压力过低则会出现停泵时的流体倒流问题，无法满足需要保压或者定量输送的场景需求。另外，泵体的流道设计做了圆弧过渡处理，没有直角死区，

　　能够避免流体在腔体内残留，对于需要输送贵重试剂、或者需要定期清洗流道的应用场景来说，这种无死区的流道设计能够减少介质残留，降低清洗的难度，也能避免不同批次流体输送时的交叉污染问题。在安装尺寸的边界管控上，电机部分的外径、泵头部分的长宽尺寸都做了统一的公差配合设计，连接部位的止口定位能够保证装配时的同轴度，避免因为装配偏心导致的运行噪音增大、运动部件磨损加快的问题；接线端从电机尾部侧方引出，不会和安装基面、周边的其他部件产生干涉，布线的时候可以顺着设备内部的走线槽排布，不会出现线缆被挤压破损的风险。
