轴向柱塞式液压活塞泵装配结构展示

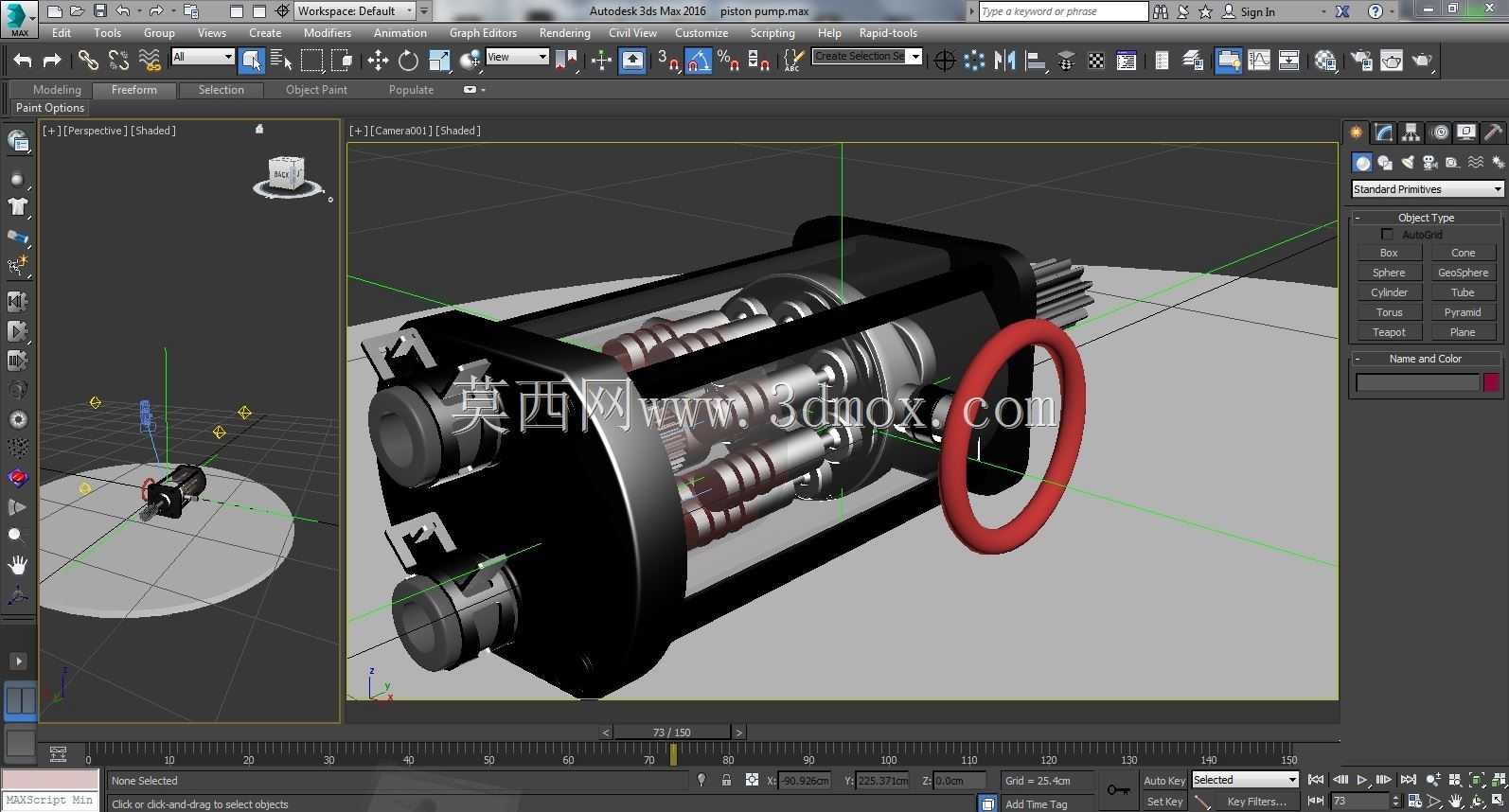

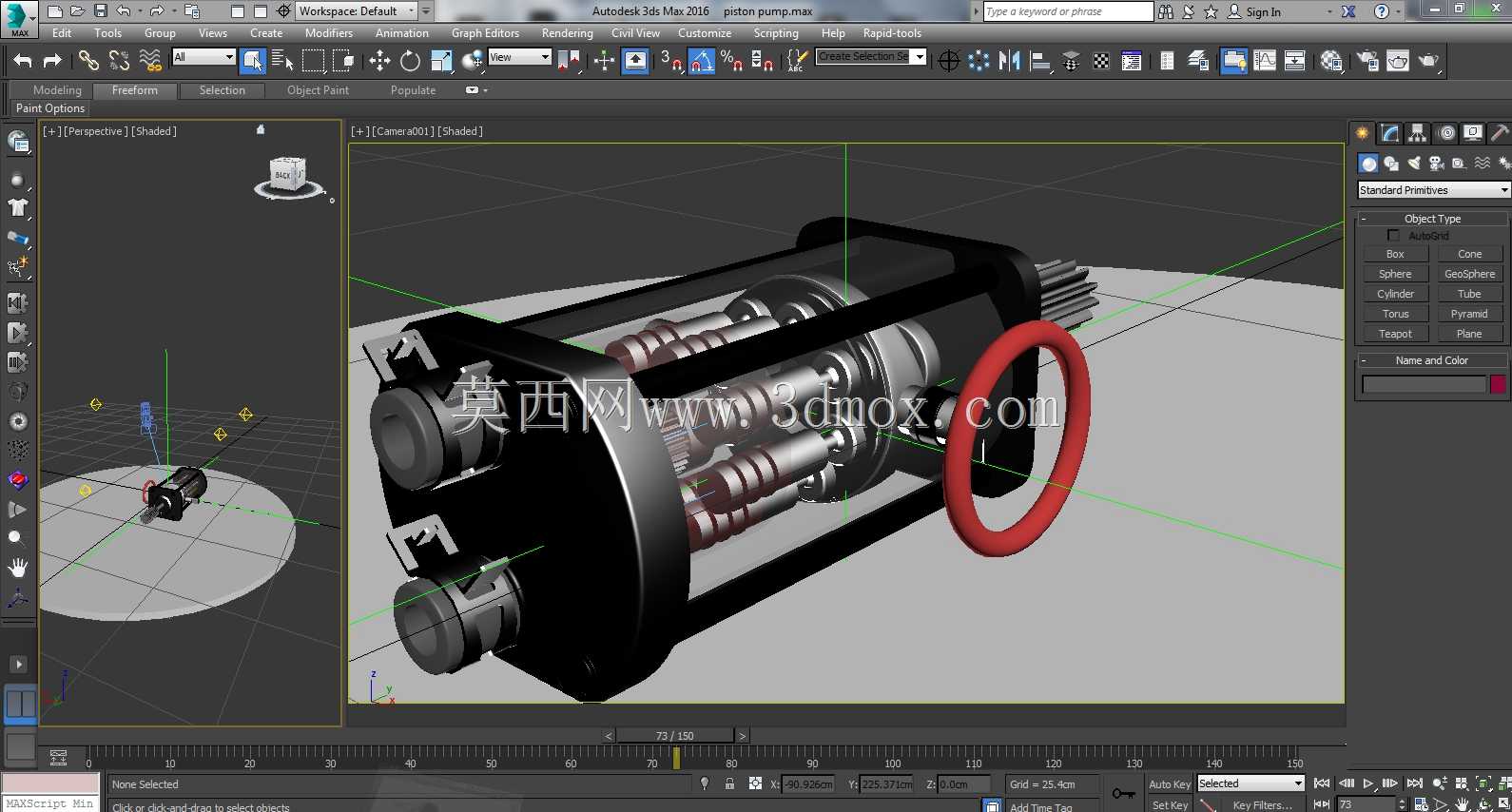

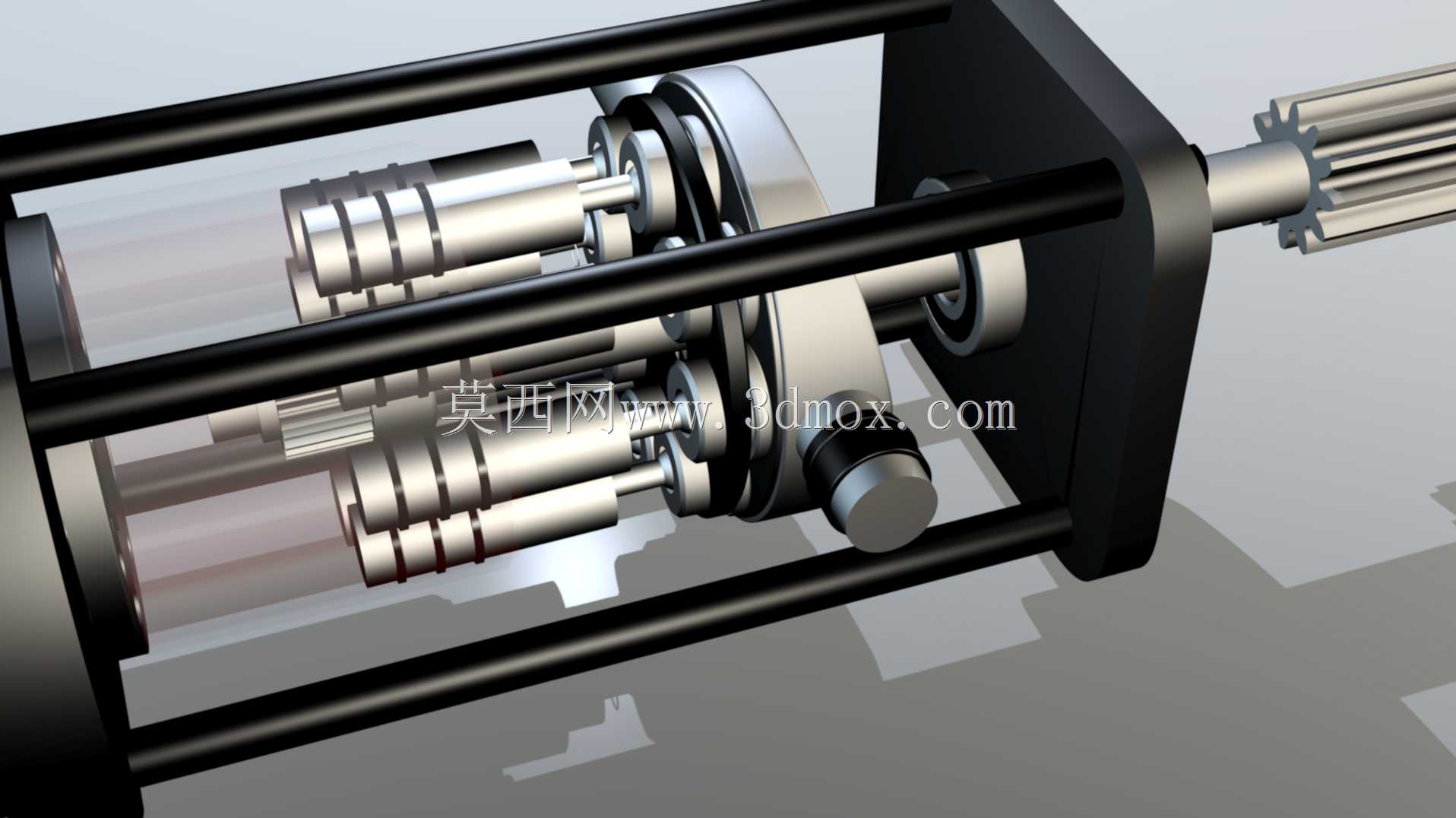

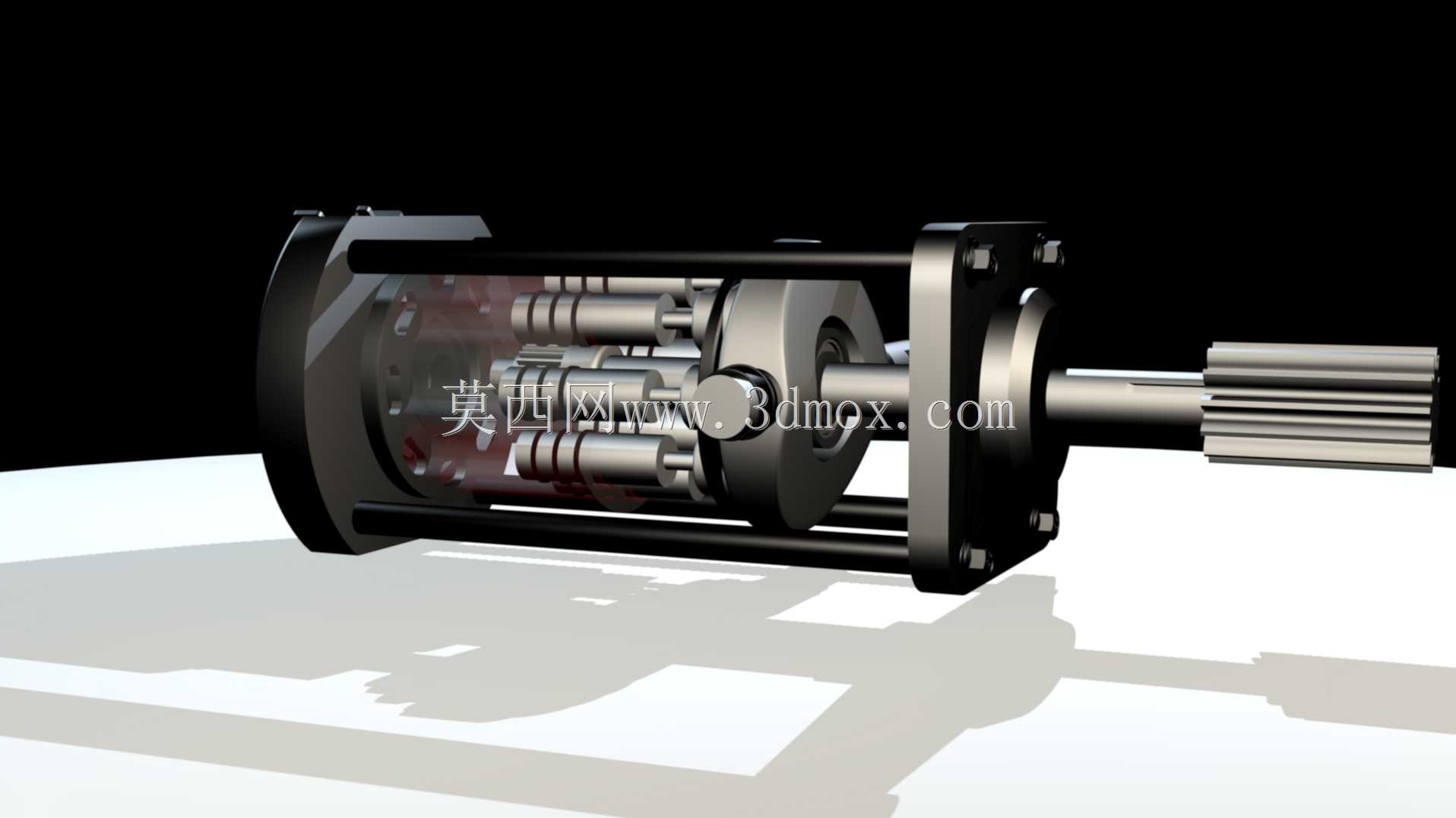

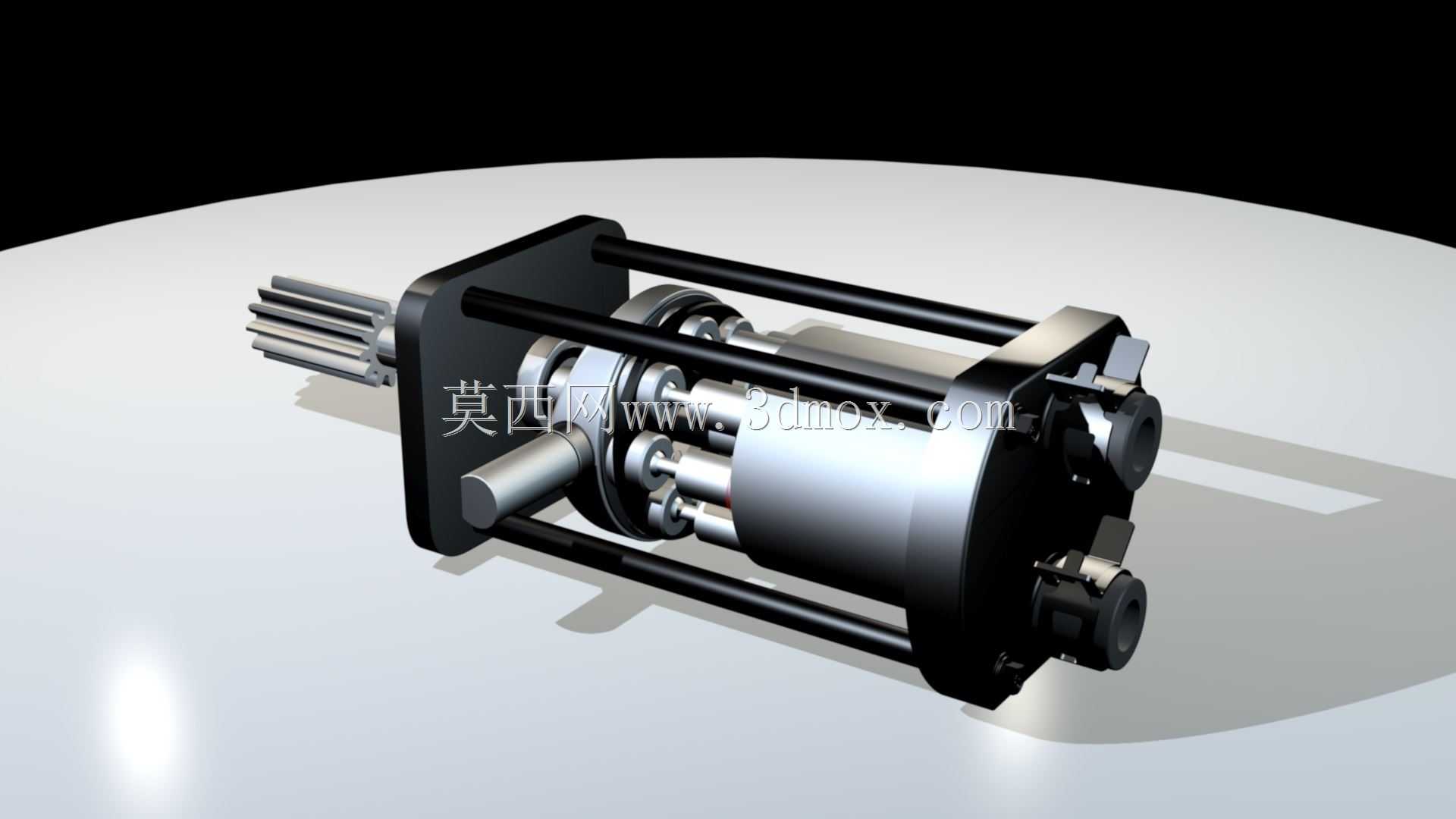

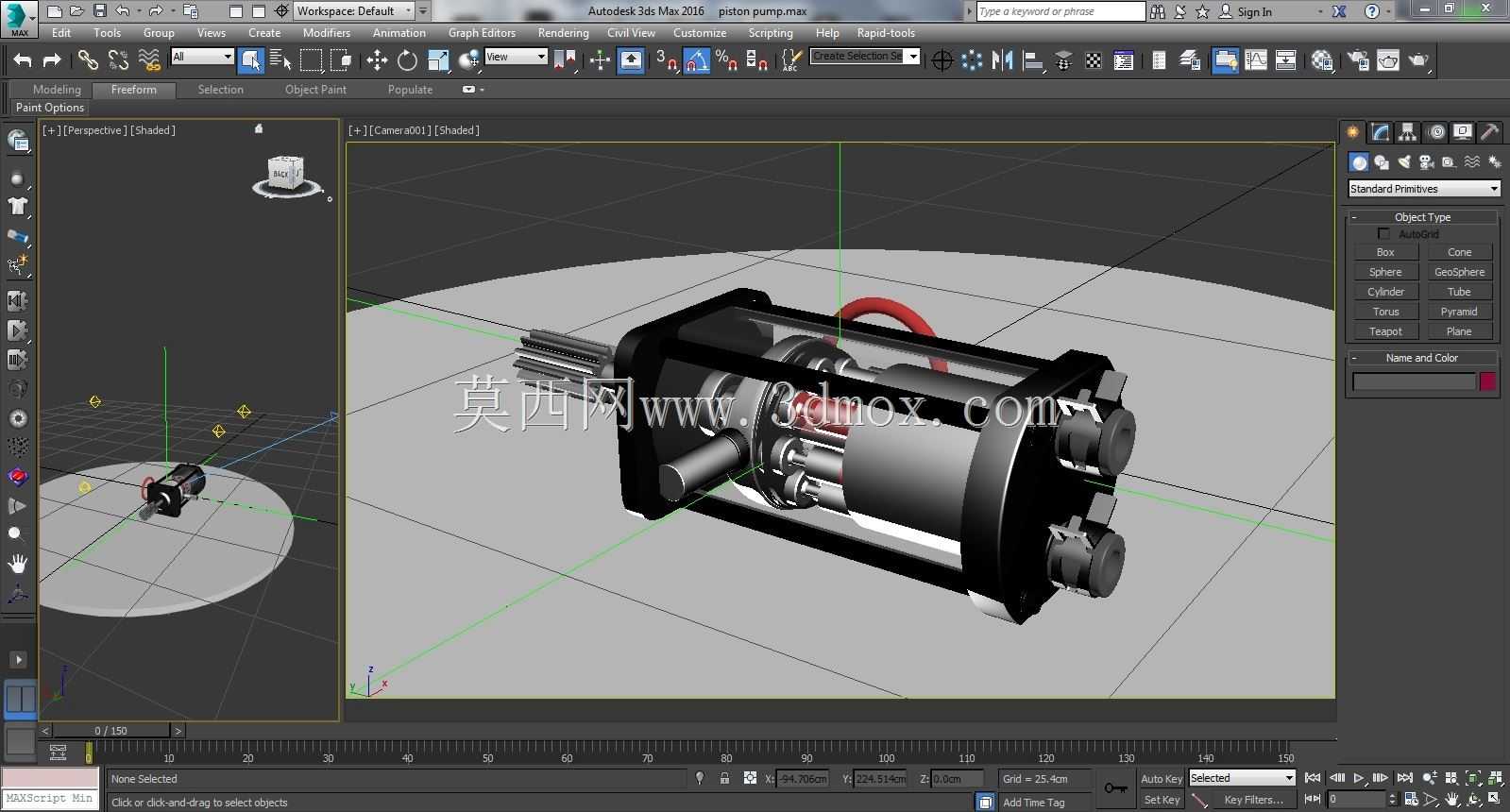

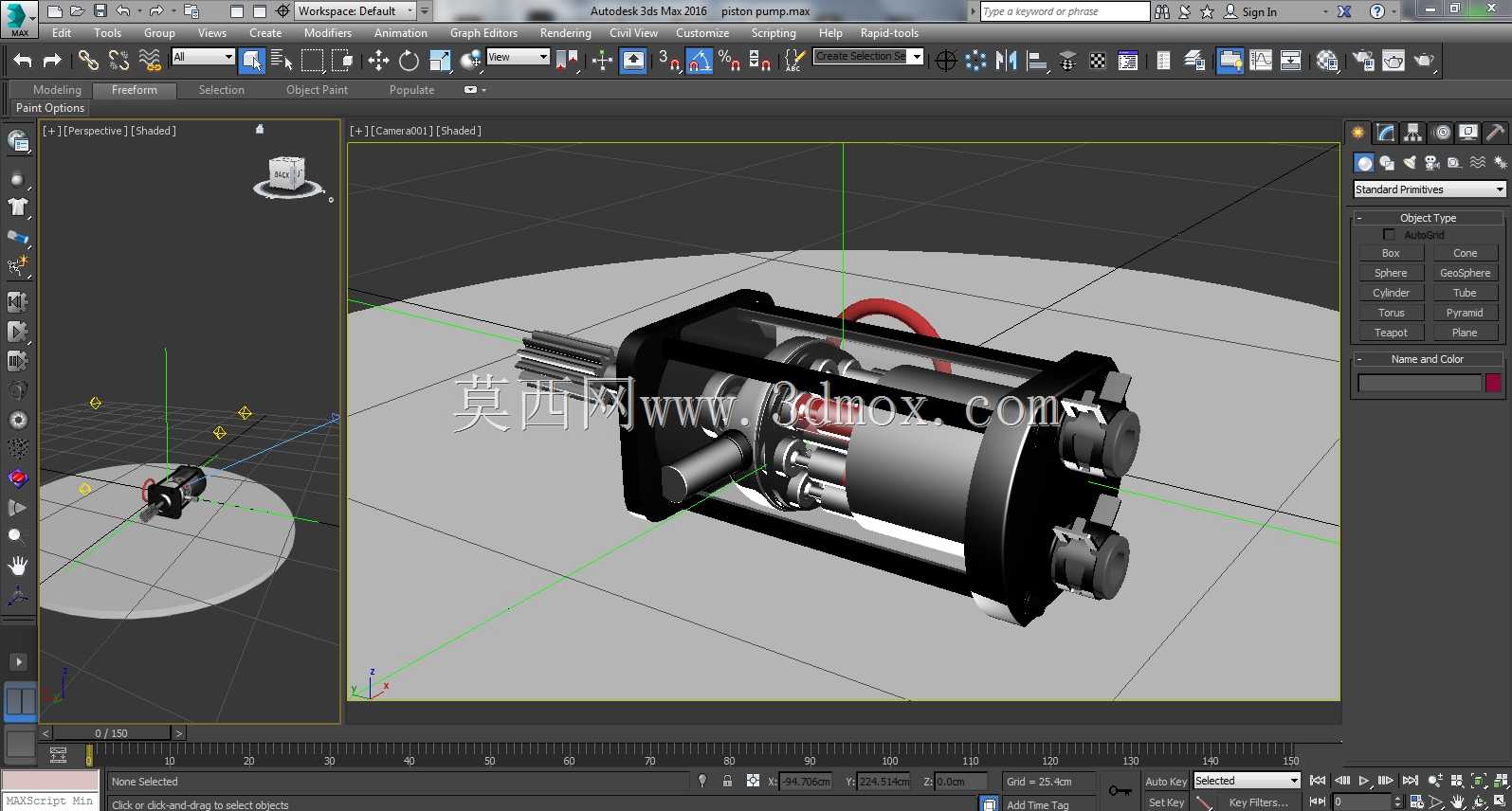

　　在液压传动系统的动力端配置中，这类轴向布局的活塞泵是依靠柱塞在缸体柱塞孔内做往复运动，改变密封工作腔容积来实现吸油、压油过程的核心动力元件，区别于齿轮泵、叶片泵的结构形式，其额定工作压力上限更高，容积效率表现更稳定，在工程机械、重型锻压设备、矿山采掘装备的液压回路中应用占比极高。从实际装配结构来看，该泵采用通轴式布局，输入花键轴直接贯穿缸体中心，前端通过深沟球轴承与角接触轴承组合实现径向与轴向的双向定位，抵消柱塞往复运动产生的轴向反推力，避免缸体出现偏磨导致内泄量超标。缸体与配流盘的贴合面采用高精度平面研磨工艺，表面粗糙度控制在Ra0.2以内，工作时依靠压力油产生的压紧力让两者紧密贴合，

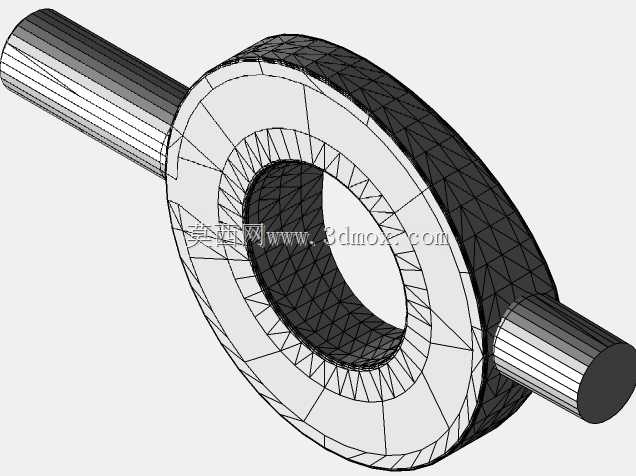

　　同时在配流盘上开设的阻尼槽能缓解高低压腔切换时的压力冲击，降低流体噪声。柱塞组件采用滑靴式结构，柱塞头部的滑靴与斜盘平面形成静压支撑油膜，避免金属直接接触造成的磨损，斜盘的倾斜角度决定了柱塞的有效行程，直接关联泵的额定输出排量，回程盘套在中心定位轴上，始终将滑靴压贴在斜盘表面，保证吸油行程中柱塞能顺利回程，不会出现脱靴导致的容积效率骤降问题。外围的三根拉杆采用等距圆周分布，将前端轴承座、缸体壳体、后端配流端盖锁紧为一个整体，拉杆的预紧力经过严格计算，既要保证壳体结合面在额定工作压力下不会出现渗漏，又要避免预紧力过大导致壳体变形，影响内部运动件的配合间隙。从安装边界来看，该泵的输入轴采用标准花键连接形式，安装法兰的止口尺寸、

　　螺栓孔分布圆直径符合行业通用安装规范，可直接适配多数工程机械的分动箱输出接口，无需额外制作过渡连接法兰。进油口设置在壳体下部，管径匹配大流量吸油需求，回油口设置在壳体最高处，方便首次注油时排出壳体内空气，避免启动时出现气蚀损伤配流盘与柱塞表面。在实际选型应用中，这类活塞泵适合在高压、连续作业的工况下使用，可根据系统流量需求搭配变量调节机构，通过改变斜盘倾斜角度实现输出流量的无级调节，降低系统溢流损失，相比定量泵能有效减少液压系统的无用功发热。建模过程中对所有运动副的配合间隙都做了还原，包括柱塞与缸体孔的配合间隙、滑靴与斜盘的接触间隙、轴承与轴及座孔的配合公差，可直接用于装配干涉检查、运动仿真演示，也能作为液压系统教学、泵类产品结构改进的参考模型，帮助设计人员快速理解轴向活塞泵的工作原理与装配逻辑，在做液压站集成设计时，可直接调用该模型核对安装空间，避免出现管路干涉、检修空间不足的问题。
