金属益智解环链扣结构三维设计

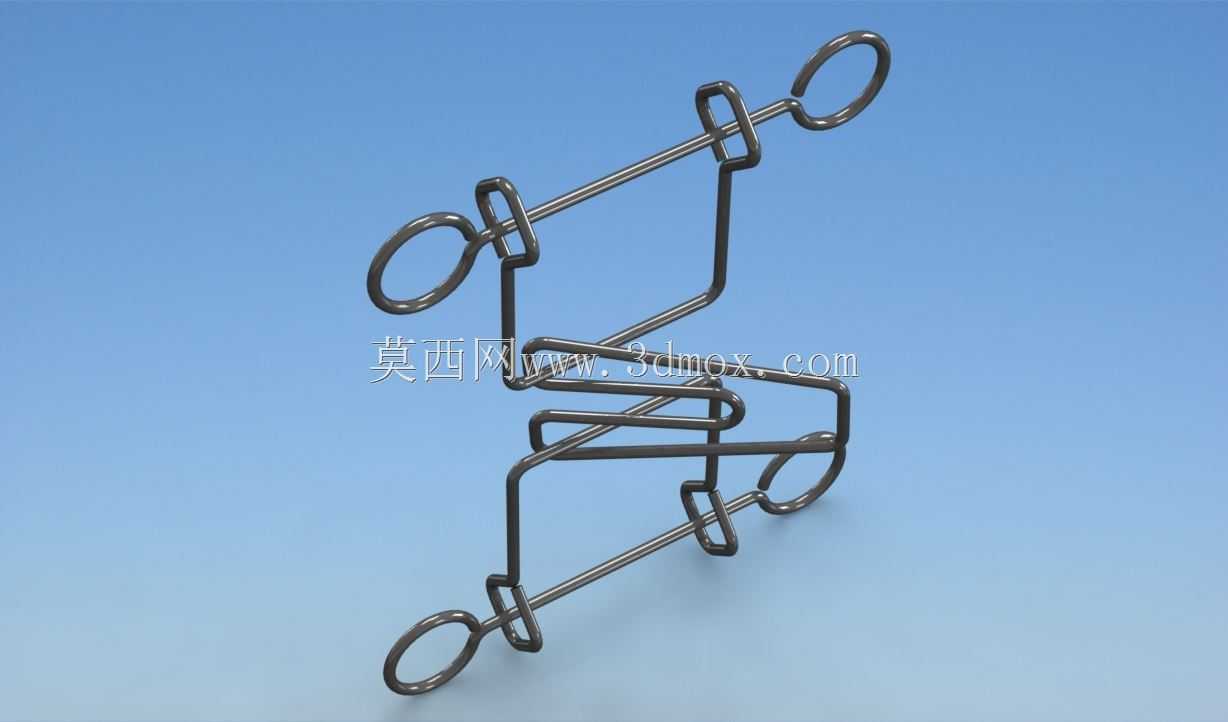

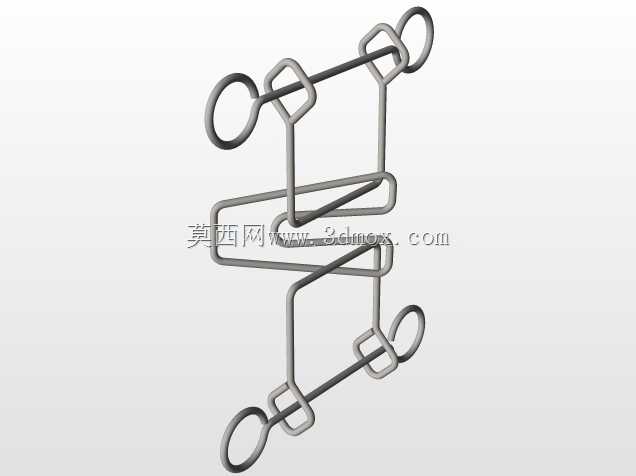

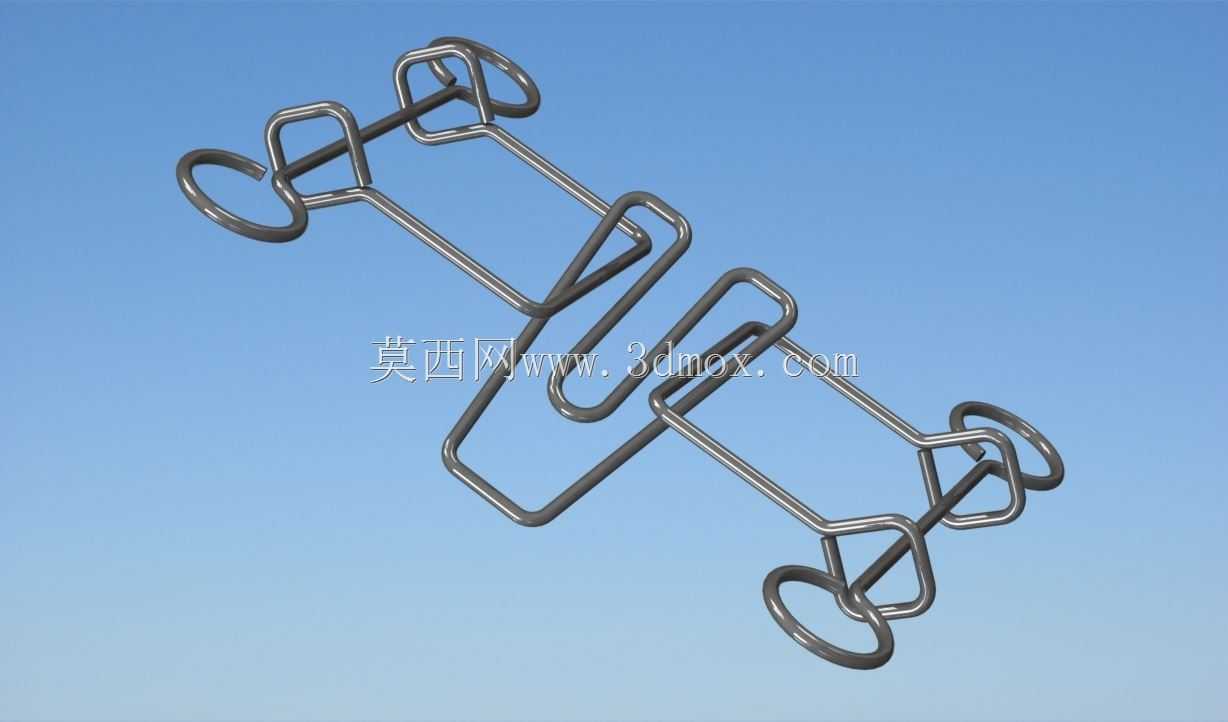

　　这款金属链扣结构属于益智解锁类五金构件，日常多应用于益智玩具、桌面趣味摆件、文创五金周边等场景，核心用途是通过环杆间的嵌套、穿插、错位结构，让使用者在拆解与复原的过程中锻炼空间逻辑思维，也可作为机械结构认知的入门教学演示件，帮助初学者理解空间杆件的运动限位与配合逻辑。从功能特性来看，整套构件由多根弯折成型的金属杆与闭合环体组合而成，所有杆件均采用等直径金属线材弯折加工，杆身无额外焊接拼接点，环体与杆身的配合间隙控制在0.8-1.2mm区间，既保证环体可沿杆身顺畅滑动，又不会出现松垮晃动的问题，解锁过程中无需借助额外工具，仅通过调整不同杆件的相对角度、环体的滑动位置即可完成拆解，复原后所有构件形成互锁的稳定结构，

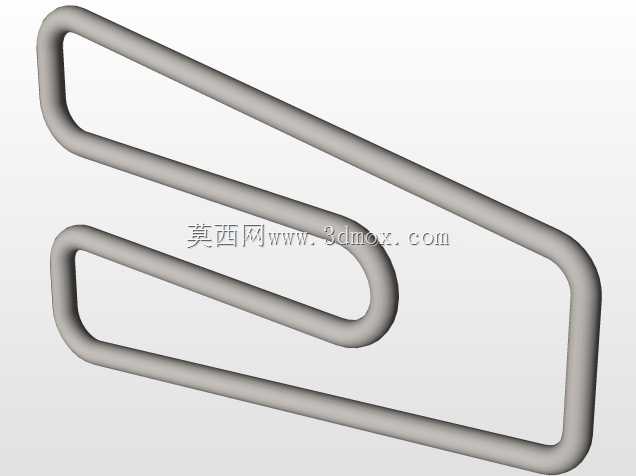

　　不会出现零散脱落的情况。设计过程中首先要确定线材的弯折半径，所有弯折处均采用圆角过渡，圆角半径为线材直径的1.5倍，避免弯折处出现应力集中导致金属断裂，同时圆角过渡也能保证环体滑动时不会被棱角卡滞。整套结构的外形整体呈不规则交错形态，展开最大边界尺寸约为180mm×120mm×60mm，收拢互锁状态下的尺寸约为120mm×80mm×40mm，所有杆件的轴线均处于空间交错状态，不存在完全平行或垂直的配合关系，每根杆件两端的闭合环为等直径正圆结构，环体内径比线材直径大2mm，保证环体可顺利穿过其他杆件的弯折段。建模时需要先绘制单根杆件的空间路径，通过扫掠命令生成实体，再对所有弯折处进行圆角处理，最后通过装配约束将不同杆件按互锁逻辑组合，

　　装配过程中需要反复验证环体与杆身的干涉情况，调整杆件的弯折角度与环体位置，确保解锁动作的行程足够，不会出现结构卡死无法拆解的问题。这类构件的加工一般采用弹簧钢或不锈钢线材，通过数控弯线机一次弯折成型，表面做抛光或镀镍处理，提升耐磨性能与外观质感，长期使用也不会出现锈蚀掉漆的问题。在结构验证阶段，需要模拟不同杆件的运动轨迹，确认每个解锁步骤的动作逻辑连贯，不存在需要强行掰动构件才能完成的操作，所有相对运动的部位都要保留均匀的配合间隙，避免因加工误差导致装配后出现卡滞。作为益智类五金构件，其结构设计的核心在于通过空间交错的杆件形成多重限位，让使用者需要跳出平面思维，从三维空间角度思考构件的相对位置关系，同时结构本身没有易损的薄弱部位，可反复拆解复原上千次不会出现变形损坏，既适合作为日常休闲的益智玩具，也可作为机械结构空间教学的演示道具，帮助学习者快速建立三维空间的结构配合认知。
