嵌套式异形弯折金属线圈结构设计

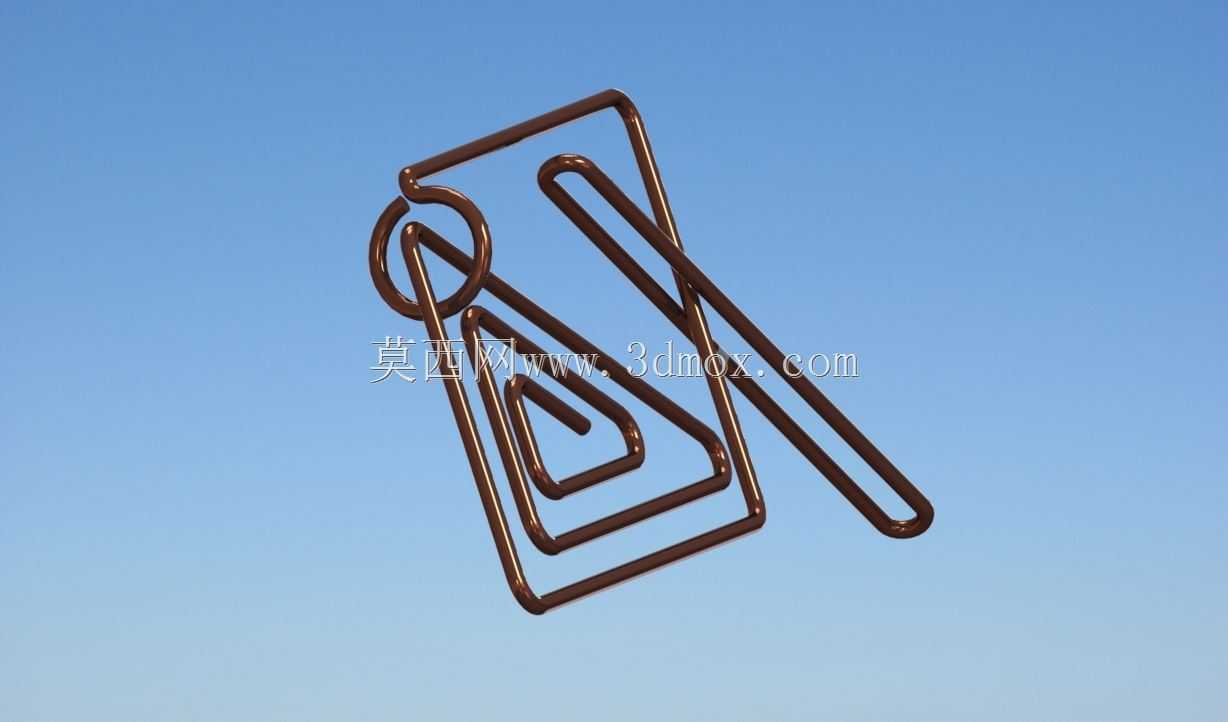

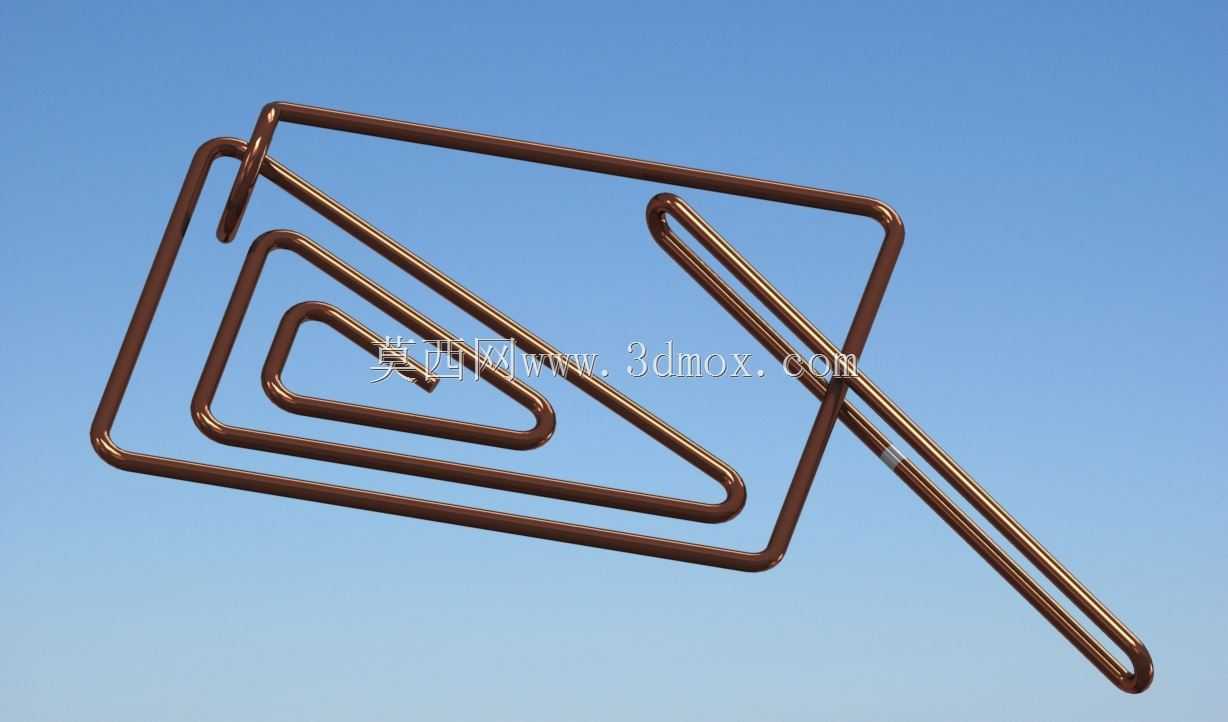

　　这类嵌套式异形弯折金属线圈，在日常办公文具、小型五金连接件、创意装饰构件领域都有对应的落地场景，区别于常规圆形绕制的电感线圈或者弹簧类构件，它的成型逻辑完全依托金属线材的冷弯折工艺实现，不需要额外的拼接、焊接工序，单根线材连续弯折即可完成整体结构成型，在小批量定制五金件的生产场景中，这类结构的加工效率优势十分明显。从实际使用的角度看，该结构通过多层嵌套的回形弯折路径，在有限的投影面积内拓展了线材的有效长度，同时依靠弯折形成的几何限位结构，能够实现自身的形态自锁，不会因为轻微的外力拉扯就出现松散变形，作为纸质文件的临时固定构件使用时，嵌套的弯折边可以分层卡入不同厚度的纸张叠层，相比普通单圈回形针的夹持厚度范围提升40%以上，

　　且不会在纸张表面留下明显的压痕。设计这类构件的时候，首先要确定线材的直径选型，常规办公场景下选用0.8mm到1.2mm直径的镀锌铁丝或者镀镍不锈钢丝即可，既能够保证弯折后的结构刚度，不会因为反复开合出现塑性变形，也不会因为硬度过高刮伤纸面或者划伤使用者手部。弯折路径的规划需要重点关注转角处的圆角处理，所有内转角的圆角半径不能小于线材直径的1.5倍，避免冷弯折过程中出现线材应力集中断裂的问题，同时外转角的圆角要和内转角保持同轴，保证弯折后各层线材之间的间隙均匀，不会出现局部卡滞导致嵌套结构无法顺畅开合的问题。外形尺寸的控制上，整体的外轮廓长度控制在70mm到80mm区间，宽度控制在25mm到30mm区间，

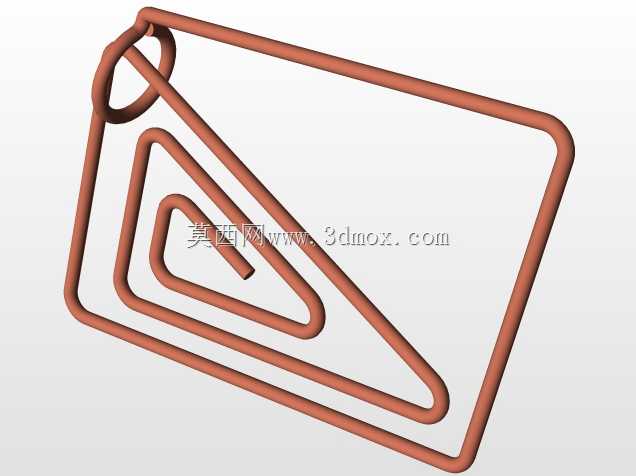

　　这个尺寸范围刚好适配常规A4纸张的边角固定需求，安装时不需要额外的辅助工具，直接通过结构端部的导向斜角推入纸张叠层即可，端部的圆弧收边设计能够避免推进过程中戳破纸张。结构的嵌套层级设计为三层递进式，从最外侧的大回形轮廓逐步向内缩小尺寸，每层轮廓之间预留0.2mm到0.3mm的间隙，既能够保证各层线材可以相对滑动实现开合，也不会因为间隙过大导致夹持时出现松脱。在实际的建模过程中，需要先绘制单根线材的中心扫掠路径，路径上的所有拐点都要做平滑过渡处理，避免出现直角硬拐点，扫掠的时候要保证线材截面始终和路径切线方向垂直，防止出现截面畸变导致后续工程出图时尺寸标注出现偏差。这类结构在做受力校核的时候，重点要验证反复开合100次后的残余变形量，

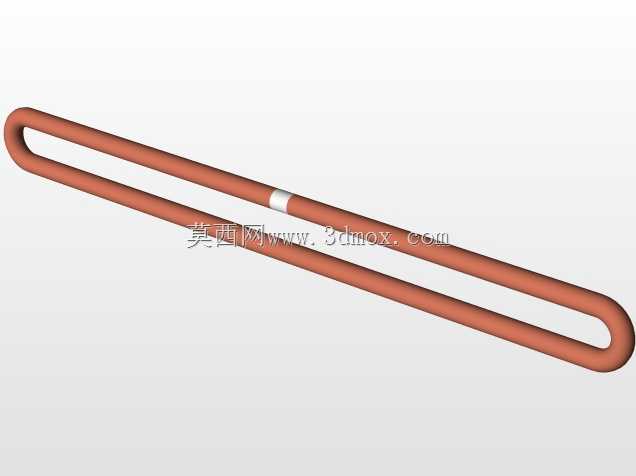

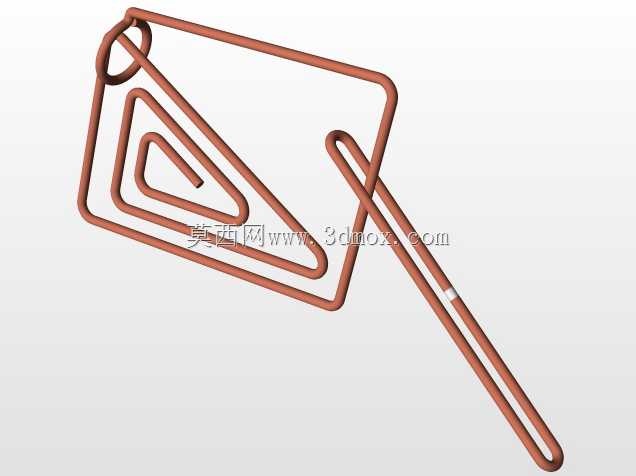

　　正常工况下残余变形量不能超过整体尺寸的2%，否则会导致夹持力下降无法满足使用要求。另外，表面处理的工艺选择上，如果是作为文具类产品使用，优先选择镀镍或者喷塑处理，提升表面的光滑度和防锈能力，如果是作为工业设备内部的线材固定构件使用，可以选择发黑处理降低成本，同时保证结构的导电性能满足特殊场景的接地需求。不同于标准件的设计逻辑，这类异形弯折构件的设计不需要遵循统一的安装孔位规范，更多是依托自身的几何形态实现功能，所以在建模阶段就要充分考虑冷弯折设备的加工行程，所有弯折角度不能超过设备的最大弯折角度限制，避免设计完成后无法落地生产。结构最外侧的延伸臂长度要比内侧嵌套层长出15mm左右，作为使用者施力的开合部位，这个部位的表面可以做轻微的压花处理提升摩擦力，方便使用者掰开结构进行夹持操作，压花的深度控制在0.1mm以内，不会破坏线材的整体结构强度。
