IP65防护等级ABS材质电气接线盒

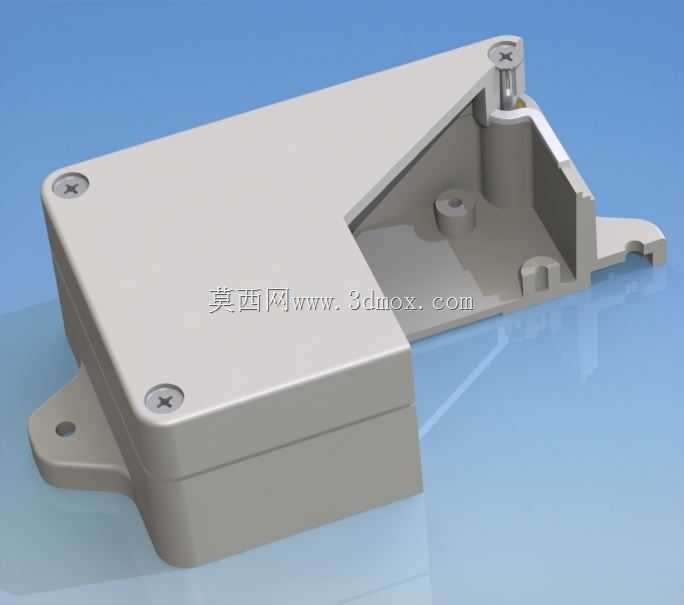

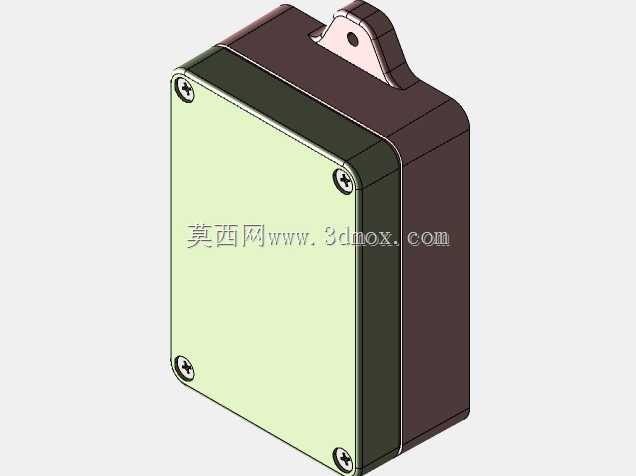

　　这款电气壳体在户外小型电气控制回路、户外传感模块封装、低压信号转接节点这类场景里适配性很强，日常做设备改造、户外小型测控单元搭建的时候，经常会遇到需要把接线端子、小型信号处理板、微型继电器这类元件封装起来的需求，既要挡住户外的雨水泼溅、粉尘侵入，又要避免日常运维的时候误碰内部带电部件，这款壳体的结构刚好能匹配这类需求。从结构设计来看，壳体采用上下扣合的装配形式，边角做了圆弧过渡，没有尖锐的直角棱边，既可以减少注塑生产时的应力集中问题，也能避免安装运维过程中划伤操作人员。上盖和底座的配合面做了内嵌的密封槽，装配时可以嵌入对应规格的密封胶条，压紧后就能达到IP65的防护等级，完全可以应对户外露天安装时的暴雨淋溅、扬尘环境，

　　甚至短时间的浅水浸泡也不会让内部进水。壳体一侧设计了带安装孔的延伸固定耳，安装孔的位置避开了内部腔体的元件布置区域，安装时可以直接用螺丝穿过固定耳把壳体固定在安装面、设备支架或者墙面，不需要额外做安装支架，也不会因为打孔破坏壳体的密封性能。壳体的开合位置采用了铰接式的连接结构，上盖翻开的时候不会和底座完全分离，现场调试接线的时候不需要专门找地方放置上盖，也能避免上盖掉落遗失，对于高空作业、狭小空间作业的场景来说，这个细节能减少不少运维的麻烦。上盖的固定采用十字槽螺丝，和壳体上的预埋铜柱配合，多次拆装也不会出现塑料螺孔滑牙的问题，适合需要频繁开盖调试、检修的使用场景。内部腔体做了对应的安装柱结构，

　　高度和位置刚好匹配常规尺寸的PCB板安装孔位，不需要额外做固定支架，直接用自攻螺丝就能把电路板固定在壳体内，腔体内的空间做了分区，靠近接线侧的位置预留了走线空间，可以容纳接线端子、线缆接头的布置，不会出现线缆挤压导致的绝缘层破损问题。外形尺寸控制在83x58x33毫米，整体体积非常紧凑，不会占用过多安装空间，不管是嵌入设备内部做局部元件防护，还是单独外露安装在设备外侧，都不会显得突兀。壳体的壁厚做了均匀化设计，整体壁厚保持在2毫米左右，既保证了壳体的结构强度，安装紧固的时候不会出现壳体变形，也能控制整体的材料用量，降低产品的自重，ABS材质本身具备不错的抗冲击性能和耐候性，在-20℃到60℃的环境温度范围内都能保持结构性能稳定，

　　不会因为低温变脆、高温软化导致防护失效。在实际选型使用的时候，需要注意安装面尽量保持平整，避免固定时过度拧紧螺丝导致壳体变形，影响密封面的贴合效果；如果是在强腐蚀环境下使用，还可以在壳体外部增加防腐涂层，进一步提升环境适应能力。另外壳体的出线位置可以根据实际使用需求，在对应的侧壁开孔安装防水格兰头，配合壳体本身的密封结构，就能实现线缆进出位置的防护，满足不同的接线需求。这类小型防护壳体在工业现场的使用量非常大，不管是自动化生产线的现场信号采集模块、户外照明的接线分线、小型物联网传感节点的封装，还是小型设备的控制单元防护，都能用到这类结构，设计的时候充分考虑了现场安装、运维、密封的多重需求，没有多余的冗余结构，每一处结构都对应实际使用中的痛点，比如固定耳的位置避开密封面、铰接结构防止上盖遗失、内部预埋安装柱方便PCB固定，这些细节都是从实际工程使用场景出发做的优化，能大幅减少现场安装调试的工作量，也能提升长期使用的可靠性。
