指针式家用食物称重装置结构设计

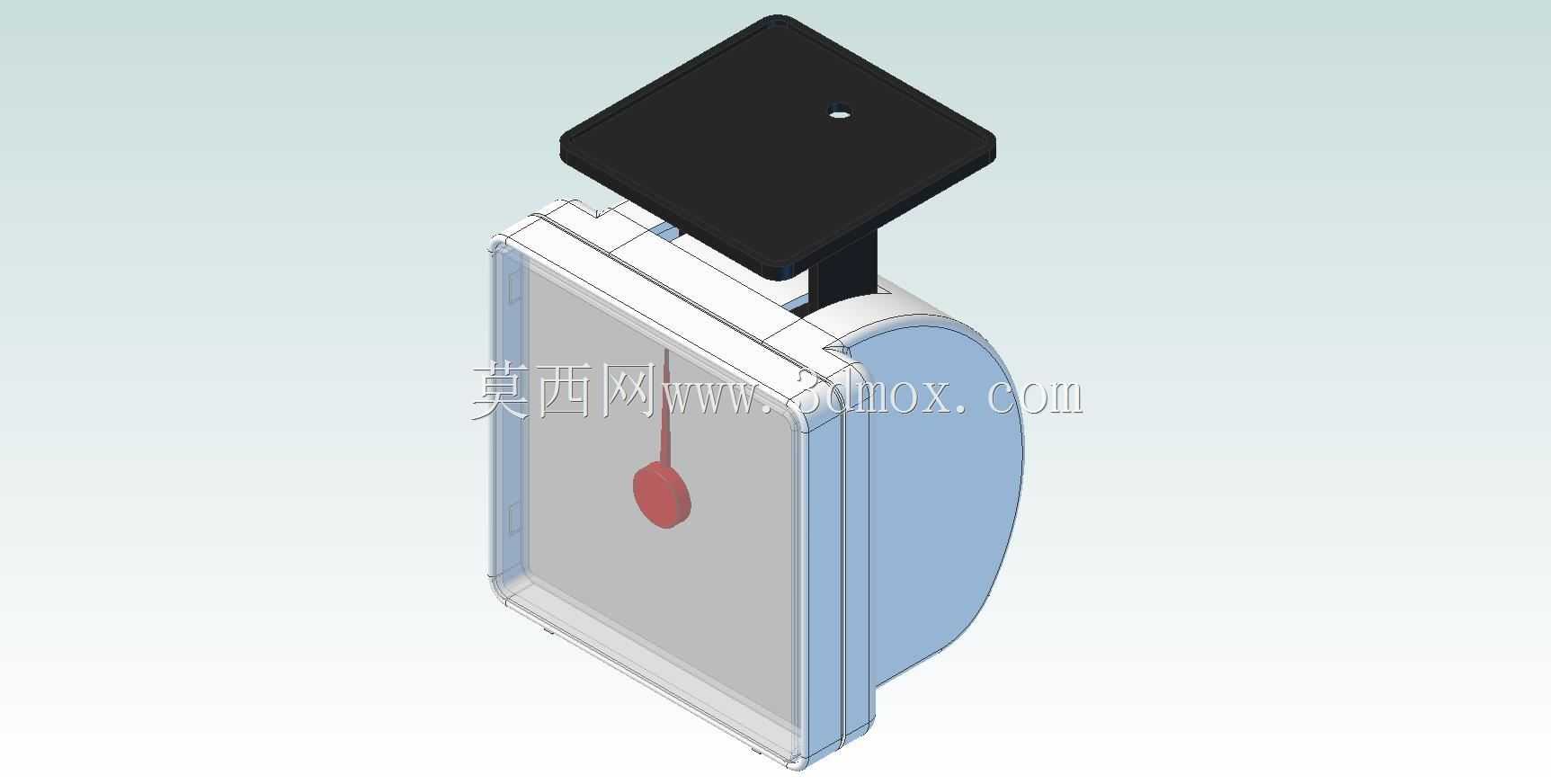

　　这款指针式食物称重装置，核心面向家庭厨房食材称量、小型烘焙配料定量、日常膳食分量管控场景设计，区别于常见的电子厨房秤，采用纯机械测力结构，无需供电即可完成重量读取，适配潮湿、多油烟的厨房长期使用场景，不存在电子元件受潮失效、电池亏电无法使用的问题。从实际使用逻辑出发，装置顶部设置方形承载托盘，托盘边缘做微凸起挡边设计，避免称量颗粒状、粉状食材时撒落至秤体内部，托盘与内部测力机构通过立式连接柱传递载荷，连接柱与秤体上盖的配合位置预留0.2mm的活动间隙，既保证载荷垂直传递无卡滞，又能阻挡厨房油污、食材碎屑渗入机构内腔。装置的显示部分采用前置透明视窗设计，内部刻度盘做500克满量程的等分刻度标识，指针通过配重块做动平衡校准，

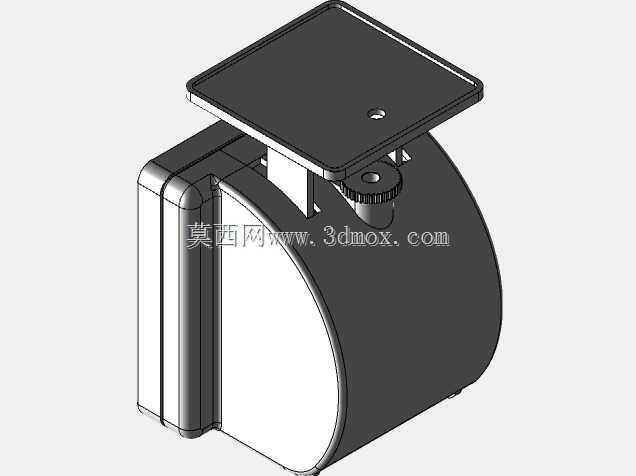

　　空载状态下指针自动归零，加载过程中指针随载荷变化线性偏转，用户可透过透明视窗直接读取重量数值，视窗与壳体采用卡扣式密封连接，日常清洁时可直接擦拭外表面，不会出现污水渗入刻度盘的情况。从结构设计思路来看，整体壳体采用半包围式结构，后侧为圆弧曲面造型，既可以缩小整体占用的台面空间，又能为内部的测力弹性元件预留足够的形变空间，内部的测力核心采用弹簧形变配合齿轮齿条的传动结构，将承载托盘的垂直位移转化为指针的旋转运动，传动路径上所有转动配合位置都采用小间隙轴孔配合，减少传动空程带来的称量误差，同时在机构内部设置限位挡块，当称量载荷超过满量程500克时，挡块会锁死传动路径，避免弹簧过度形变产生塑性变形，延长装置的使用寿命。

　　从安装与摆放边界来看，装置整体底部为平整平面，可直接放置在平整的厨房台面上使用，底部四角预留防滑胶垫的安装槽位，安装胶垫后可避免称量过程中装置滑移，整体外形的宽度控制在120mm以内，前后深度控制在100mm左右，顶部托盘的承载面距离台面高度约150mm，不会占用过多厨房操作空间，适配大多数家庭厨房的台面摆放需求。在细节结构处理上，壳体的拼接缝隙全部设置在非直视面，减少厨房清洁的死角，承载托盘采用可拆卸式设计，取下后可直接冲洗，清洁完成后对准连接柱即可装回，无需额外的锁固件，日常使用维护十分便捷。内部的弹性元件经过预压处理，在0-500克的称量区间内，形变与载荷保持线性对应关系，保证刻度标识的均匀性，降低读数误差，

　　指针的转轴位置采用耐磨塑料轴套，长期反复使用也不会出现磨损松旷的问题，保证称量精度的长期稳定性。不同于商用大型衡器的复杂结构，这款装置所有零部件都采用易加工的结构形式，壳体可采用注塑工艺批量生产，内部传动零件可采用冲压或注塑成型，整体装配流程简单，不需要复杂的调试工序，适合民用消费类衡器的批量生产需求，同时纯机械的结构也具备更长的使用寿命，正常使用场景下可实现十年级别的使用周期，远高于普通电子厨房秤的使用寿命。
