空压机钻机连接用排气法兰结构设计

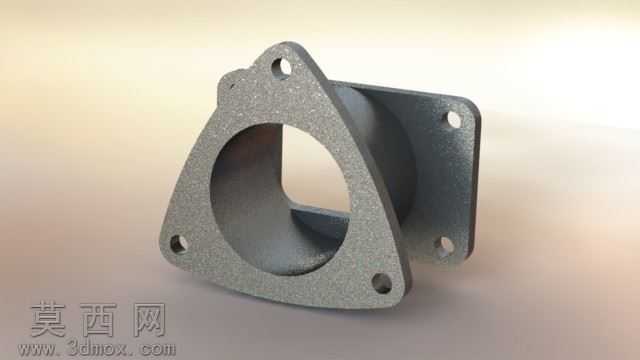

本排气法兰采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理法兰的双端连接逻辑：一端为三角形带安装孔的对接端面，另一端为方形带固定孔的连接端面，中间为过渡连通的腔体结构，建模时优先绘制两端安装面的二维轮廓草图，精准定位每个安装孔的圆心位置与孔径尺寸，确保三角形端面上的五个安装孔呈对称分布，方形端面上的四个安装孔对应配套设备的安装点位，通过拉伸、切除等基础特征完成主体实体构建，再对腔体内部的流道曲面做平滑过渡处理，避免直角结构造成的气流阻滞问题。材质渲染阶段选用铸钢哑光金属材质，还原金属铸件表面细微的颗粒质感，调整环境光与反射参数，让法兰表面呈现出真实的金属漫反射效果，同时对安装孔的内壁做轻微的高光处理，体现机加工面与铸造面的质感差异，渲染视角选取斜向45度方位，完整展示法兰两端的连接结构与整体轮廓，清晰呈现各部分的比例关系。结构设计上重点考量连接的密封性与安装便捷性，两端安装面均设计为平整贴合面，保证安装后与对接部件的紧密贴合，中间过渡腔体的壁厚做均匀化处理，在保证结构强度的前提下控制整体重量，三角形端面的异形轮廓适配特定设备的安装空间，解决常规圆形法兰无法适配狭小安装位的问题，方形端面的平直边设计可在安装时起到定位导向作用，降低现场安装的对位难度。设计思路围绕空压机与钻机的连接需求展开，针对原有连接结构占用空间过大的问题，优化法兰的整体外轮廓尺寸，在保证通气通径满足排气流量要求的基础上，压缩法兰的轴向长度与径向占用空间，同时校核各安装孔的受力分布，确保在设备运行产生振动时，法兰各连接点位的受力均匀，避免长期使用后出现连接松动、密封失效的问题，腔体内部的流道设计顺着排气走向做顺滑引导，减少排气过程中的气流阻力，降低气流噪音与压力损耗。
