车用铝制管带式散热装置三维数模

项目分类:换热器 发布时间:2022-01-04 ID:491733
  • 车用铝制管带式散热装置三维数模
  • 车用铝制管带式散热装置三维数模

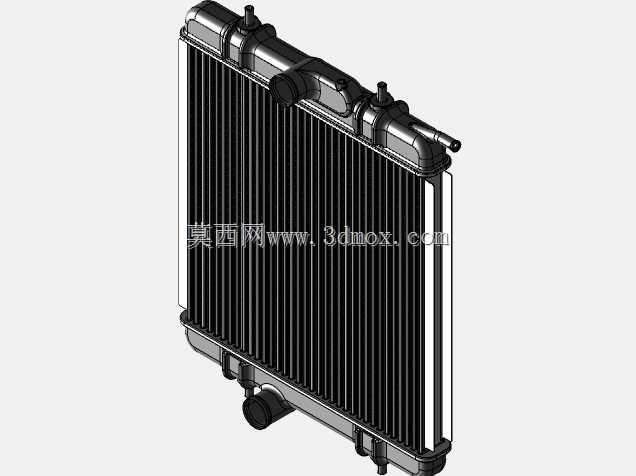

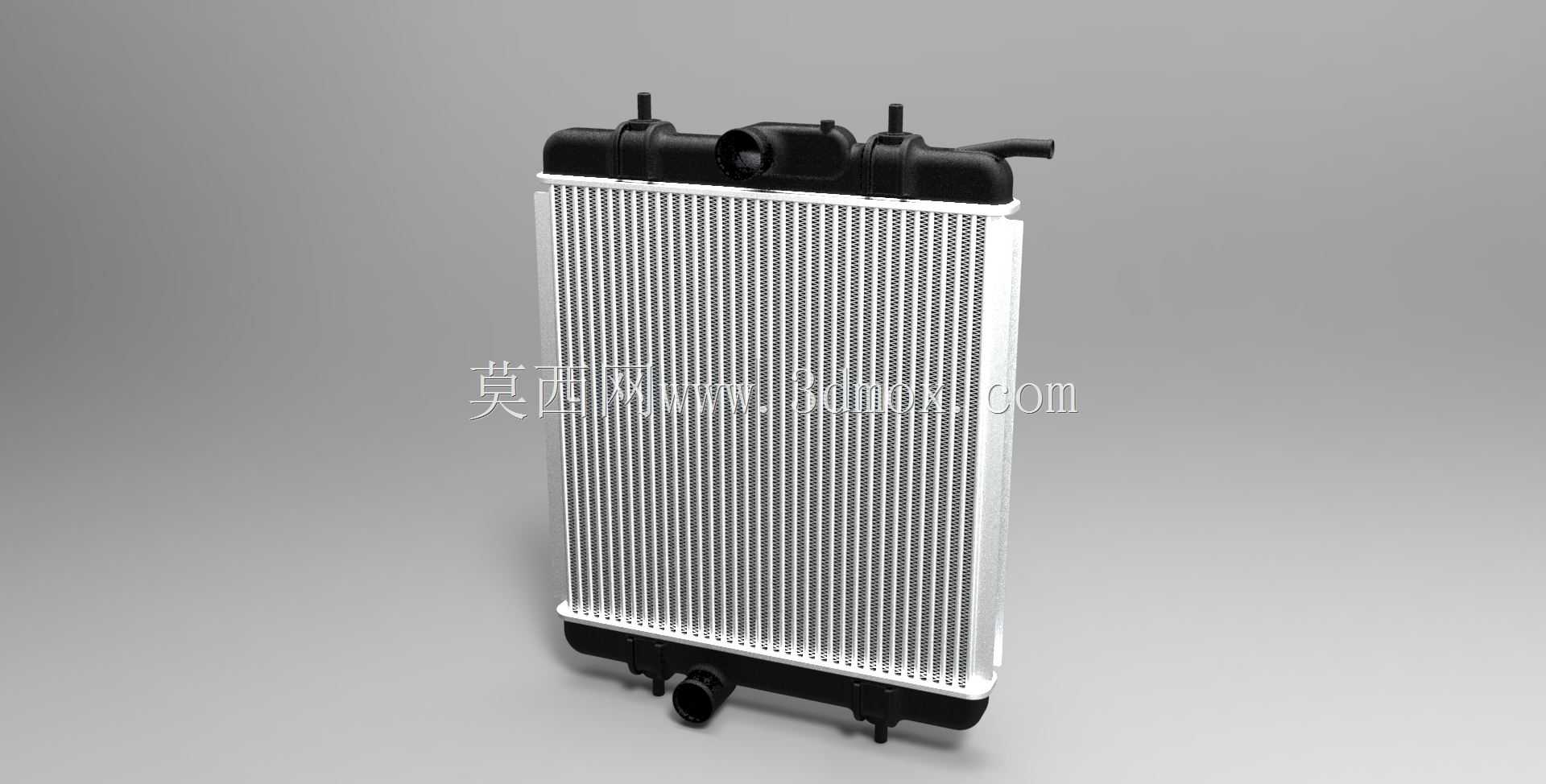

  这款散热装置的三维数模还原了乘用车冷却系统核心部件的完整结构,建模过程中优先匹配前置前驱家用车型的机舱安装边界,整体芯体采用竖置布局,进出水接口分别布置在上水室侧端与下水室居中位置,上水室预留的排气接头、固定支脚的开孔位置都严格参照量产同规格产品的装配公差做了对齐,避免后续导入装配环境时出现安装干涉问题。从实际应用场景来看,这类散热器主要承担发动机冷却液的热量置换任务,工作时高温冷却液从发动机缸体水套流出,经上水室入口进入芯体内部的散热通道,通过散热带与流经芯体表面的行车气流完成热交换,降温后的冷却液经下水室出口回流至发动机循环回路,保证缸体始终处于合理工作温度区间,避免过热导致的机油性能衰减、密封件老化等问题。

  设计过程中芯体的散热带采用了常见的百叶窗开窗结构,建模时对开窗角度、翅片间距做了符合工程实际的还原,该结构可以在不增加芯体整体迎风面积的前提下,打散流经翅片表面的气流边界层,提升空气侧的换热效率,同时控制芯体厚度在合理范围,避免挤占机舱内空调冷凝器、电子扇等其他部件的安装空间。上水室与下水室采用玻纤增强尼龙材质的结构特征在数模中也有体现,水室与芯体主板的压合边做了密封筋的细节还原,装配时该位置会嵌入三元乙丙橡胶密封胶条,通过压装工艺实现水室与芯体的密封连接,可承受冷却系统1.2bar左右的常规工作压力,避免冷却液渗漏问题。安装边界方面,数模还原了芯体上下两端的四个橡胶悬置安装点,悬置位置的尺寸匹配多数A级车型的散热器安装支架孔位,

  安装时橡胶悬置可以过滤车辆行驶过程中产生的振动,避免芯体长期受交变载荷出现焊缝开裂、散热管疲劳损坏的问题;上水室侧端预留的补水罐接口、水温传感器安装孔位也做了对应结构,方便后续做冷却系统整体布置时直接对接相关管路与电器元件。建模时对散热管的内部流道做了简化处理,保留了散热管的壁厚特征与排列间距,既保证数模可以用于冷却系统的流场仿真分析,也控制了整体文件的面片数量,避免装配到整车数模时出现卡顿问题。芯体两侧的护板结构也做了完整还原,护板采用冲压钢板的结构形式,通过卡扣与芯体两端的主板连接,既可以提升芯体整体的结构强度,避免运输、装配过程中散热带受外力出现倒伏变形,也可以在电子扇工作时引导气流全部流经芯体区域,

  减少旁通漏风导致的换热效率下降。针对不同车型的配置差异,这款数模的上水室预留了自动变速箱油冷器的安装位置特征,后续如果需要适配带自动变速箱的车型,只需要在上水室对应位置加装油冷器模块,即可同时完成变速箱油的冷却,不需要重新调整芯体整体尺寸,具备较好的衍生适配性。实际选型参考时,该结构的散热器额定换热功率可以覆盖1.6L以下排量自然吸气发动机的散热需求,在40℃环境温度、车辆以60km/h匀速行驶的工况下,可以将冷却液出口温度稳定控制在88℃左右,满足发动机正常工作的温度要求;如果是搭载涡轮增压发动机的车型,只需要对应调整芯体厚度、增加散热管排数即可提升换热功率,整体安装边界不需要做大幅改动,可以缩短新车型冷却系统的开发周期。
