卧式管壳结构水冷式油冷却换热装置

　　在液压系统、润滑系统的长期运行过程中，油液持续受泵组剪切、阀件节流、执行元件摩擦做功影响，温度会逐步攀升，一旦油温超出许可阈值，会直接导致油液粘度骤降、密封件加速老化、元件配合间隙泄漏量增大，严重时甚至会引发阀件卡滞、执行机构动作失准等故障，而水冷式油冷却器正是针对这类高温油液散热需求设计的核心换热辅件。这款卧式管壳结构的油冷装置，采用纯逆流换热的结构逻辑，壳程走待冷却的高温液压油或润滑油，管程通循环冷却水，两种介质通过金属管壁完成热量交换，无需额外配置风冷所需的大流量风机，不会产生额外的气流噪声，也不会因为车间环境粉尘大出现散热翅片堵塞的问题，特别适合冶金设备、重型锻压设备、大型注塑机、船用液压泵站这类安装空间紧凑、

　　环境粉尘浓度高、连续运行时长要求高的工况场景。从设计思路来看，这款冷却器没有采用复杂的异形换热结构，整体选用圆柱形承压壳体，两端通过法兰端盖密封，既可以降低壳体加工时的成型难度，也能保证承压状态下壳体应力分布均匀，避免异形结构带来的应力集中问题；壳体内部的换热管束采用等间距排布，配合折流板引导壳程油液呈S形绕流，不断冲刷换热管壁，破坏管壁处的滞留油膜，提升整体换热效率，同时折流板还能起到支撑管束的作用，避免设备运输或者运行过程中管束出现振动变形，延长设备的使用寿命。设备的两个油液接口设置在壳体同侧的上方位置，采用标准外螺纹连接结构，安装时可以直接对接油路的进出管路，不需要额外调整管路走向；两端的水室端盖上分别设置冷却水进出口，

　　可根据现场供水方向灵活调整接管位置，适配不同的管路排布需求。设备底部配置两个一体式安装支座，支座上开有长条形安装孔，安装时可以根据现场安装基座的螺栓孔位偏差做小范围的位置调整，降低现场安装的对位难度，不需要额外加工过渡转接板。从安装边界尺寸来看，这款冷却器整体长度为555毫米，壳体直径为145毫米，安装时需要在设备两端预留至少100毫米的操作空间，方便后期检修时拆卸端盖清理管束内部的水垢，在设备上方需要预留至少80毫米的空间，方便管路的连接与密封件更换；设备的安装支座间距经过优化，既可以保证设备运行时的稳定性，也不会因为支座跨距过大导致壳体中部出现下垂变形。在实际选型匹配时，需要结合系统的热负荷总量、油液流量、

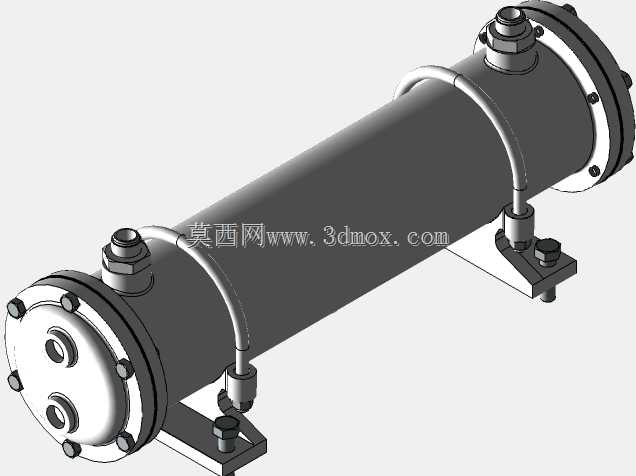

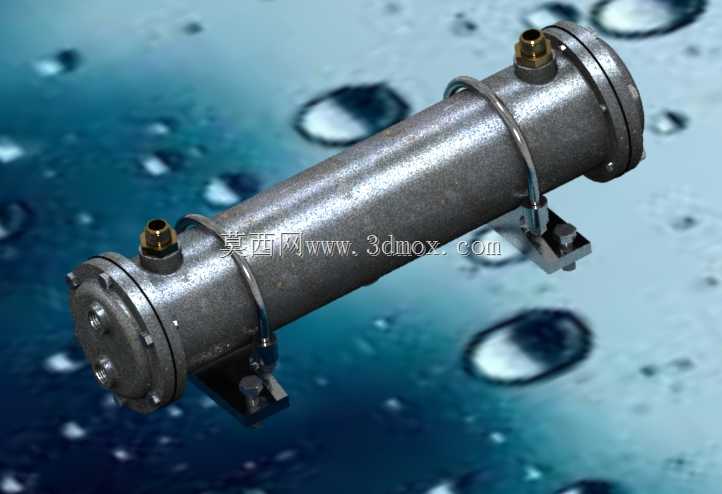

　　冷却水进水温度来核算换热面积是否满足需求，这款结构的冷却器因为采用管壳式结构，承压能力更高，可以适配高压液压系统的回油冷却需求，也可以用于低压润滑系统的油液恒温控制；日常维护时只需要定期拆开两端端盖，清理管程内部的水垢，同时检查壳程是否存在油液结焦堵塞的问题，即可保证长期稳定的换热效率，相比板式冷却器，它对水质的要求更低，即使冷却水中含有少量杂质，也不容易出现流道堵塞的问题，适配更多工业现场的供水条件。在三维建模过程中，这款模型完整还原了设备的所有外部结构细节，包括壳体上的管束固定箍带、安装支座的倒角细节、接口处的螺纹结构、端盖上的紧固螺栓排布，可直接用于液压站的三维布局设计、管路干涉检查、安装模拟仿真，不需要二次重构外部结构，能有效缩短设备整体设计的周期。
